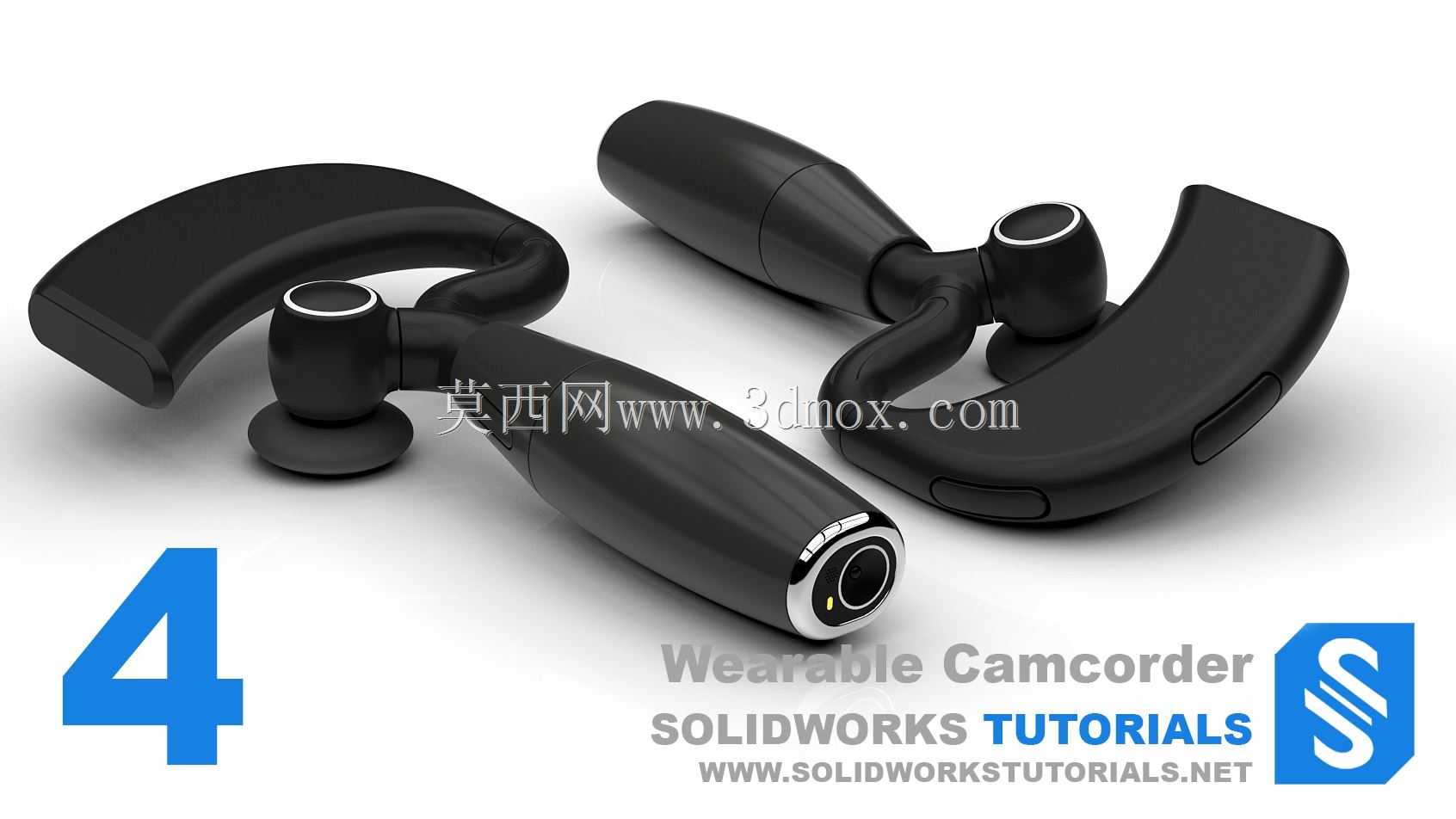

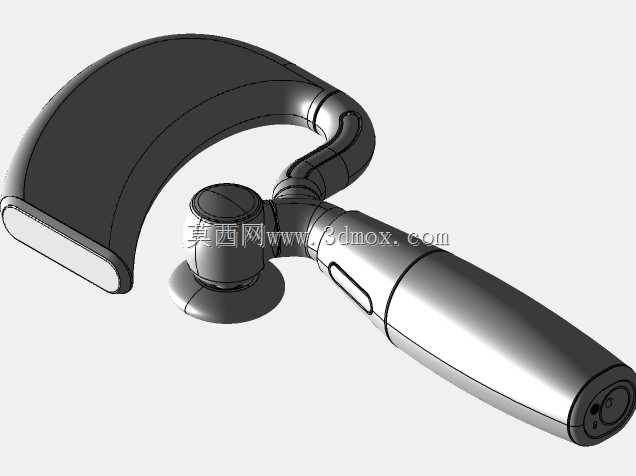

耳挂式可穿戴摄像录音设备结构设计

这款耳挂式可穿戴摄像设备的结构设计，核心围绕长时间佩戴的人机适配性展开，区别于手持、头戴式摄像设备的使用场景，主要面向需要解放双手的第一视角影音采集需求，比如户外作业巡检记录、运动场景第一视角拍摄、服务行业工作过程留痕等场景，无需占用手部操作，佩戴后即可持续采集音视频内容。从结构设计逻辑来看，整体采用分体式耳挂承载结构，挂耳部分采用贴合人体耳后轮廓的弧形曲面设计，曲率经过多次适配调整，匹配多数成年人耳后乳突到耳廓上沿的生理曲线，接触边缘做了圆角过渡处理，避免长时间佩戴产生压痕，挂耳内侧预留了软质缓冲层的安装槽位，可搭配硅胶或海绵垫层提升佩戴摩擦力与舒适度，防止运动过程中设备滑落。摄像与主控模块集成在耳挂前端延伸出的柱状腔体内，腔体轴线与佩戴者视线方向保持平行，确保采集画面与第一视角重合，镜头端设置在腔体最前端，周边做了内凹防护结构，避免日常使用中镜头被刮擦，腔体侧面预留了功能按键与拾音开孔的位置，拾音孔正对佩戴者嘴部方向，可有效提升语音采集清晰度，降低环境风噪影响。设备的旋转连接结构设置在挂耳与主控腔体的衔接处，采用阻尼转轴设计，可根据不同使用者的耳廓形态、佩戴习惯小幅度调整腔体角度，适配不同的拍摄视角需求，转轴的阻尼力矩经过调校，调整后可保持角度稳定，不会因日常走动、头部转动出现视角偏移。从安装边界来看，整体设备重量控制在单耳可长期承载的范围内，挂耳部分的厚度控制在不挤压耳廓与头部间隙的尺寸，佩戴后不会与眼镜腿、头戴式防护装备产生干涉，主控腔体的外径尺寸兼顾了内部电路板、电池、摄像模组的堆叠空间，同时不会因尺寸过大遮挡佩戴者侧面视线，设备尾部预留了充电接口的安装位，接口位置避开佩戴时与皮肤接触的区域，防止充电线材弯折影响佩戴体验。内部结构堆叠上，电池模块设置在挂耳后侧的腔体内，平衡前端摄像模组的重量，避免佩戴时出现前端下坠的情况，电路板采用分层排布，充分利用柱状腔体的内部空间，减少整体体积冗余，拾音模块与摄像模组分别设置在腔体两端，减少电路运行产生的电磁干扰对音视频采集质量的影响。
