双出料口弯轨式物料分拣导向结构

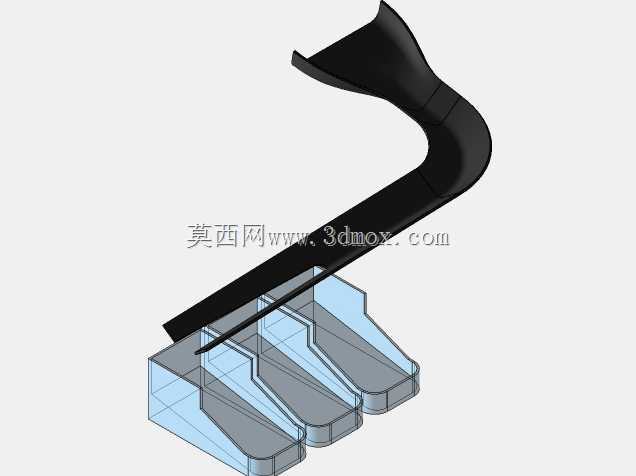

这套导向分流结构主要应用在小件物料的自动化分拣产线末端，衔接上游输送段与下游分料工位，负责将沿主路径输送的零散小件，按照分拣信号导向对应出料通道，常见于快递小件分拣、电子元器件分选、小包装食品分拣这类需要单道输入双道输出的工位场景。从结构组成来看，上部为连续弯曲的导向护板，采用等宽曲面成型，曲率经过反复校核，能够保证物料在沿曲面下滑过程中不会出现卡滞、跳料的情况，护板的边缘做了小圆弧倒角处理，避免刮蹭物料外包装或者划伤操作人员。下部为双腔分流料道，两个出料通道平行排布，通道内部尺寸匹配常规小件的通过边界，料道侧壁做了拔模斜度，既方便加工脱模，也能减少物料滑行时的侧壁摩擦阻力。设计过程中优先考虑了物料通行的顺畅性，弯曲段的曲率半径没有采用过小的急弯设计，避免物料在高速滑行时因为离心力甩出导轨，同时护板与下部料道的衔接处做了平滑过渡，没有台阶落差，防止薄型物料在衔接位置卡塞。安装边界方面，整个结构的进料端预留了与上游输送设备对接的法兰安装位，孔位按照通用输送型材的间距设置，不需要额外做转接板就能直接固定在常规铝型材机架上，两个出料口的中心距匹配下游收集容器或者次级输送带的中心间距，现场安装时只需要调整整体高度就能完成对接，不需要二次加工改孔。结构的壁厚设置兼顾了刚性与轻量化需求，护板部分采用薄壁结构，下部料道因为需要承接物料冲击，局部做了加强筋处理，长期运行不会因为物料反复撞击出现变形。在实际工况适配中，这套结构可以适配重量在一定范围内的硬质包装小件，对于软质包装物料，也可以通过调整护板的表面粗糙度来降低摩擦阻力，保证滑行速度稳定，不会在弯道处堆积。双出料口的分流位置设置了导向舌结构，能够根据上游的分拣指令切换导向位置，将物料导入对应通道，整个分流动作的行程短，响应速度快，不会出现物料卡滞在分流口的情况。
