带ESD防护螺钉锁固的四端口USB3.2集线器

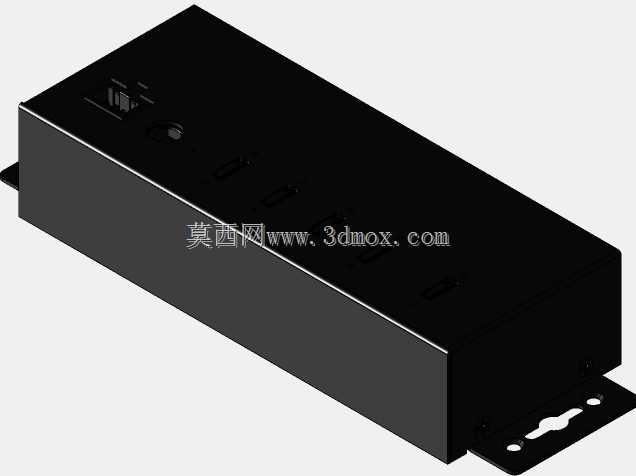

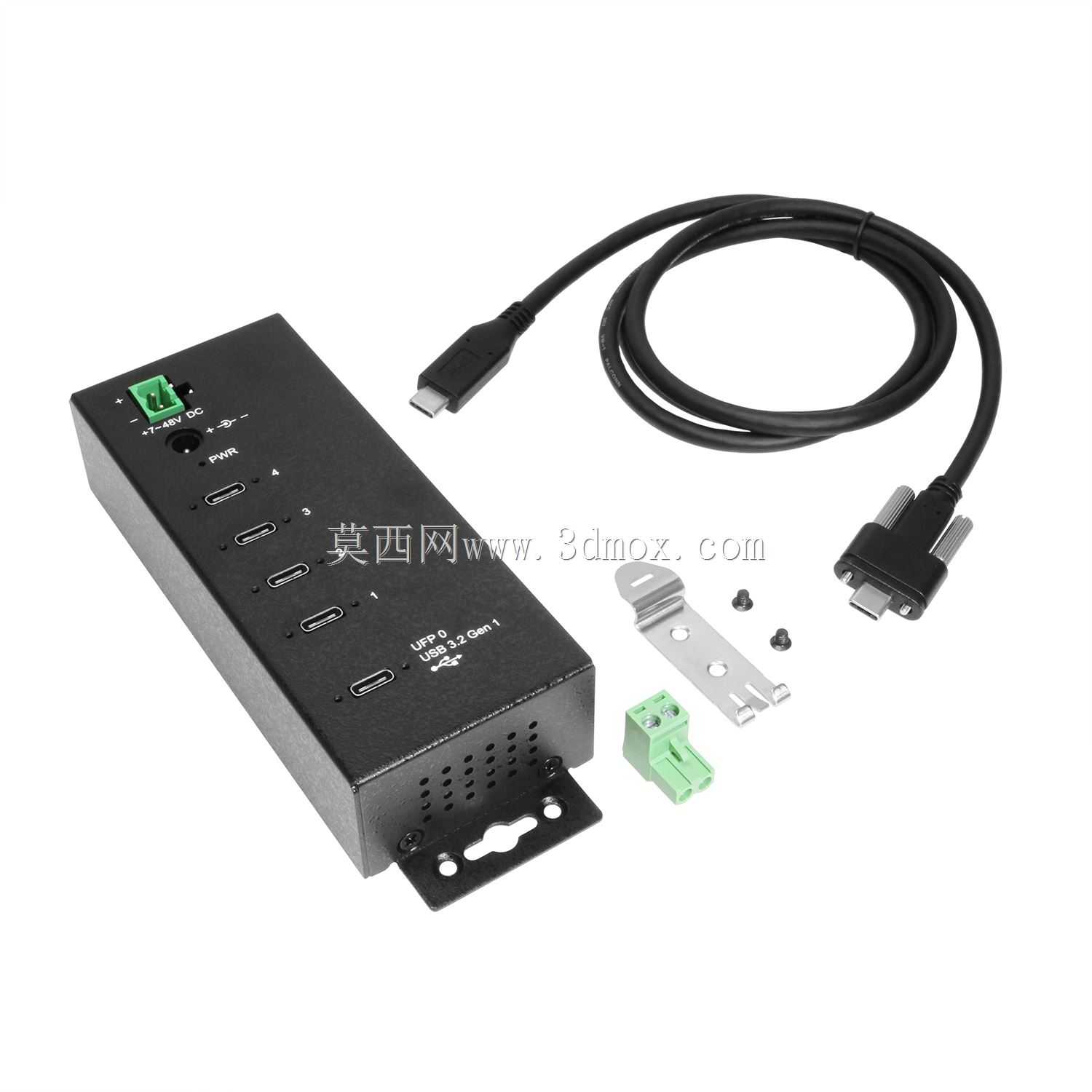

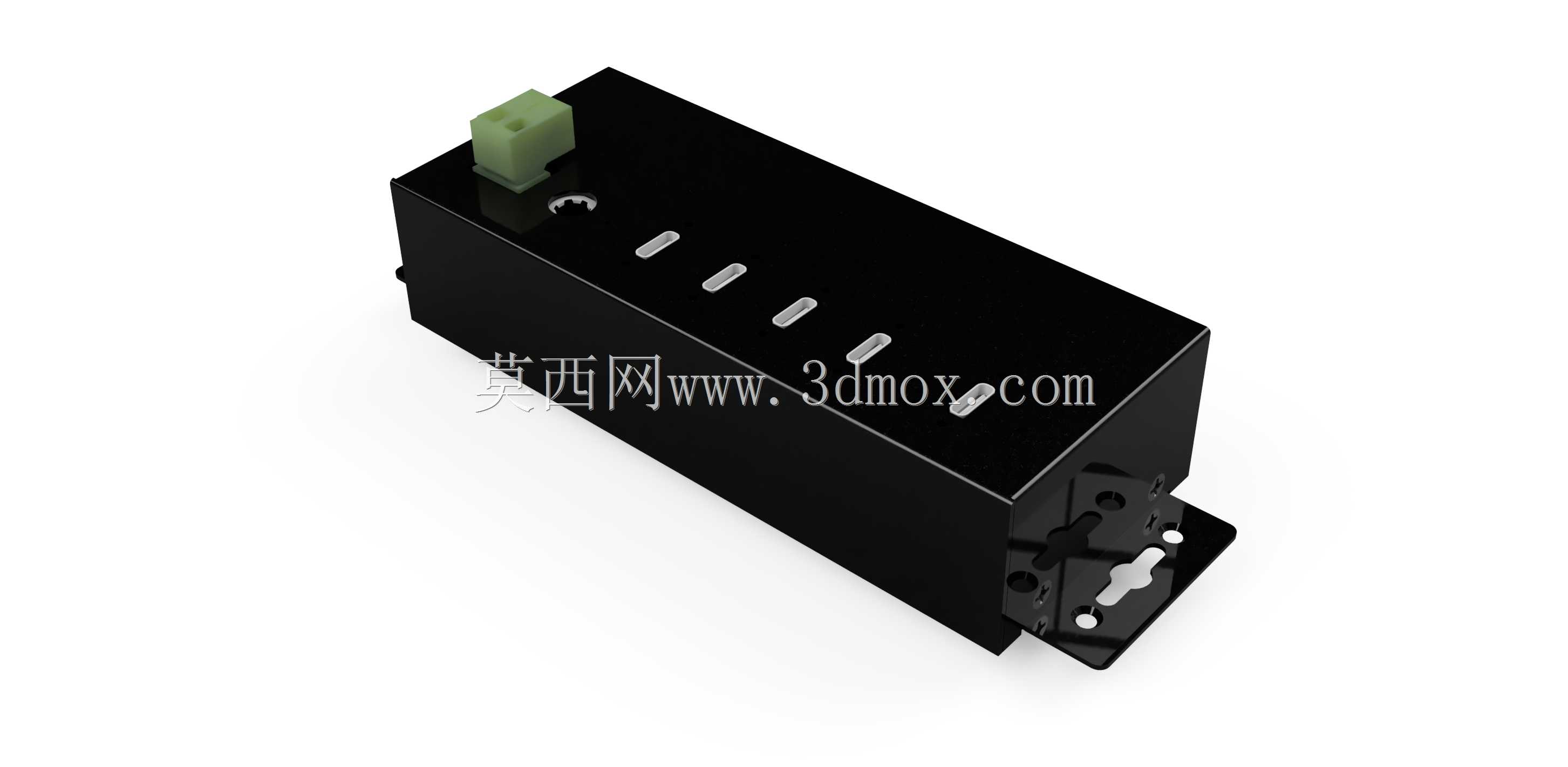

这款多端口USB集线装置的结构设计完全围绕工业现场的复杂使用环境展开，区别于消费级塑料外壳的同类产品，其采用金属壳体作为主体结构，一方面可以屏蔽工业现场的电磁干扰，避免数据传输过程中出现丢包、断连问题，另一方面金属壳体的抗冲击、抗形变能力更强，能够适配车间、实验室、仓储站点等存在设备磕碰、环境温湿度波动较大的场景。从接口配置来看，上游采用单路USB-C输入接口，搭配螺钉锁定结构，在设备长期运行、存在小幅振动的工况下，能够避免线缆受外力拉扯出现松脱，下游配置四路同规格USB-C输出端口，每一路端口都独立设置ESD浪涌防护模块，可承受15KV的静电冲击，避免外接的工业相机、扫码枪、数据采集模块等外设被静电击穿损坏，同时每路端口可提供最高900mA的供电电流，无需额外为低功耗外设配置独立供电线路。安装结构的设计上，壳体底部预留了标准导轨安装卡扣位，同时附带L型固定安装片，既可以卡在标准电气柜导轨上快速部署，也可以通过螺钉直接锁固在工作台面、设备机架的平面上，适配不同的安装空间需求；接线端除了常规的USB总线供电模式外，还预留了直流桶形插孔与2针接线端子两种供电接口，可接入2.1mm内径5.5mm外径的直流电源插头，在外接高功耗外设时补足供电能力，避免总线供电不足导致的外设工作异常。结构建模过程中，对所有接口的插拔行程、锁固螺钉的啮合深度、安装孔位的同轴度都做了公差匹配，壳体侧面预留的散热格栅对应内部防护电路的发热区域，可在密闭电气柜内长时间工作时通过自然对流带走热量，避免内部元件过热降频。配套的锁固线缆、接线端子、安装螺丝等附件都按照实际装配尺寸做了等比例还原，在做设备整体布线仿真、电气柜布局校验时，可以直接调用该模型核对安装边界，确认接口插拔操作空间、线缆弯曲半径是否满足现场装配要求，避免实际安装时出现结构干涉、操作空间不足的问题。
