USB转RS232 DB9串口FTDI适配转换器

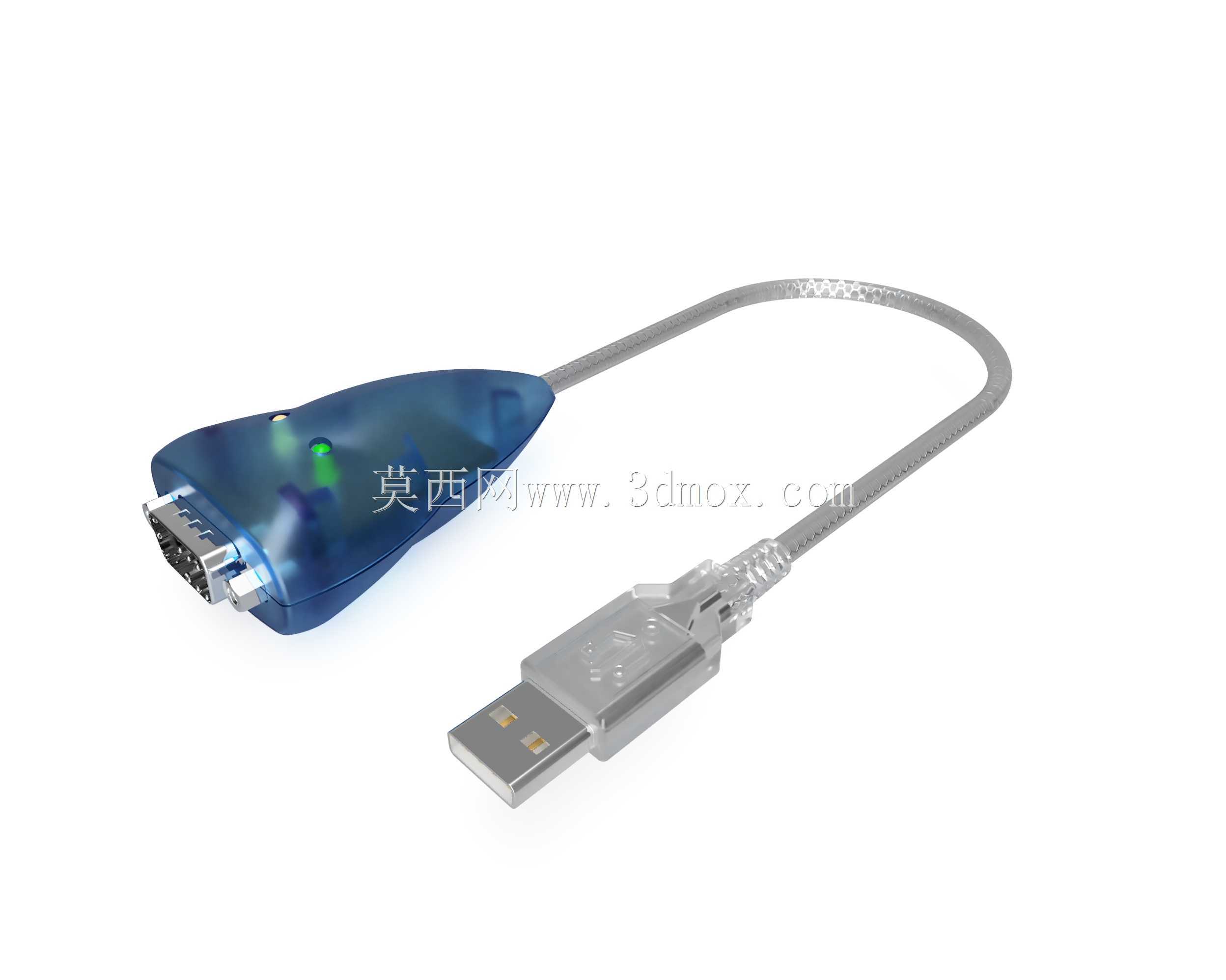

　　在工业现场调试、老旧设备数据采集的场景里，经常会遇到新配置的笔记本、台式机原生取消DB9串行接口，而早年部署的PLC、工业传感器、条码扫描设备、PDA手持终端、老式数码相机乃至部分数控机床的调试端口，依然沿用RS232串行通讯协议的情况，这类适配转换器就是为解决新旧硬件接口不匹配的问题设计的。从结构设计来看，这款转换器整体分为三个核心部分：USB公头端、内置FTDI芯片组的蓝色半透明塑壳主体、DB9公头输出端，中间搭配双屏蔽编织层的通讯线缆，兼顾信号稳定性与弯折耐用性。USB端采用标准Type-A公头设计，尺寸完全符合USB-IF规范，公头金属外壳厚度0.3mm，插拔寿命不低于1000次，插入台式机后置USB接口、

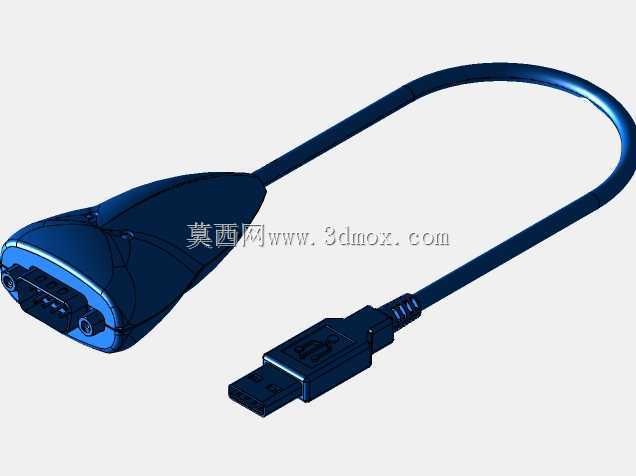

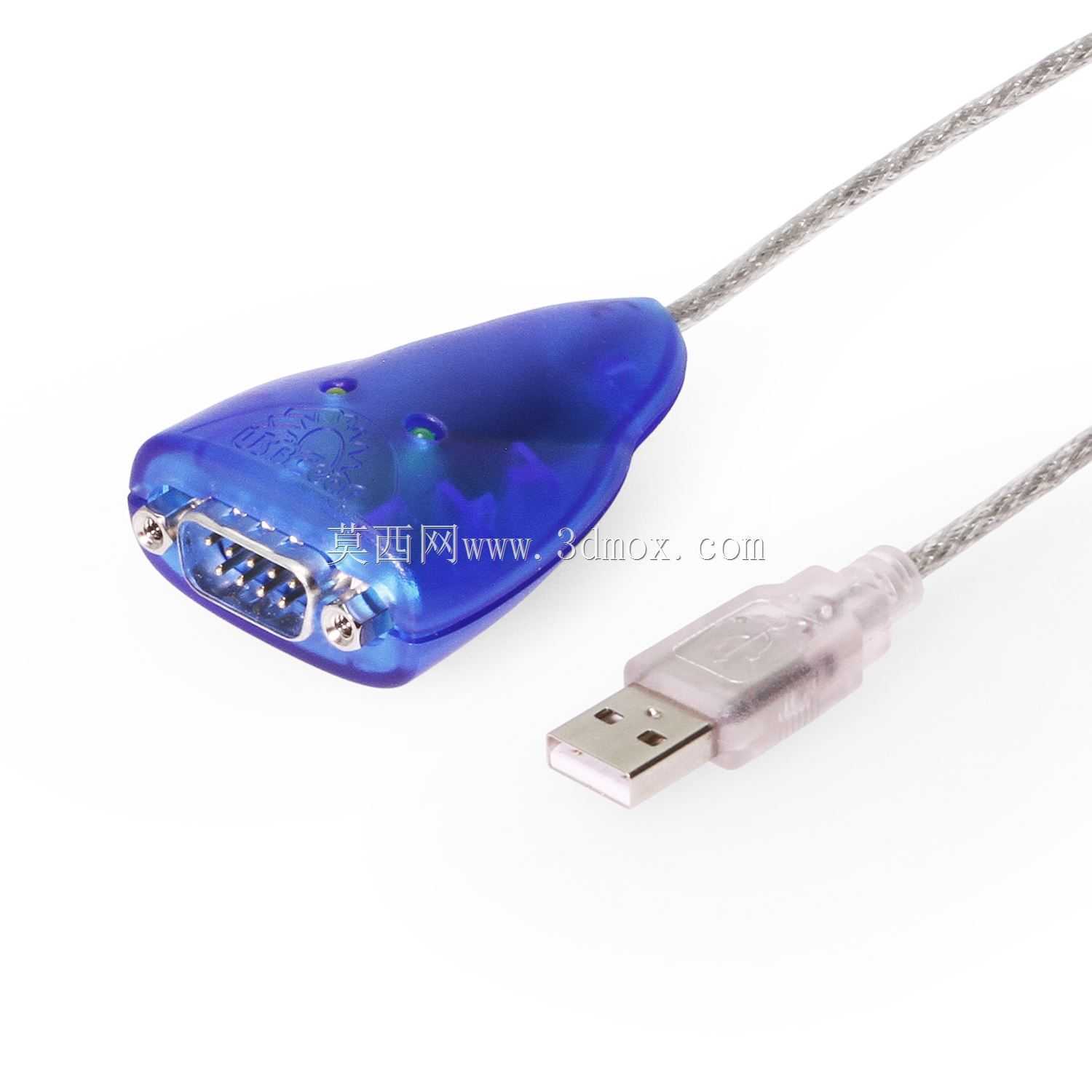

　　笔记本侧置USB接口时不会和相邻接口产生安装干涉，塑壳部分做了圆弧过渡，插拔时受力均匀不会出现卡滞。中间的主体塑壳采用半透明蓝色PC材质，一方面可以直观观察内部芯片的焊接状态、指示灯工作情况，另一方面PC材质的抗冲击性能可以满足工业现场频繁携带、插拔的使用需求，塑壳整体外形为水滴形流线设计，最宽处32mm，厚度12mm，长度65mm，在密集排布的接口区域使用时不会挤占周边接口的安装空间，内部的FTDI芯片组做了整板灌封处理，既可以提升抗震动性能，也能避免现场的粉尘、潮气侵蚀电路板。DB9端采用标准9针公头接口，针脚镀金处理降低接触电阻，接口两侧配备标准的手拧固定螺丝柱，和设备端的DB9母座连接时可以通过螺丝锁紧，

　　避免设备运行过程中因为震动出现接口松脱、通讯中断的问题，针脚定义完全遵循RS232标准协议，不需要额外改线就能直接对接标准串口设备。功能层面，这款转换器内置的FTDI芯片组可以完成USB协议到RS232串行协议的全硬件转换，不需要依赖额外的协议转换栈，在系统端会被识别为标准的COM端口，支持完整的调制解调器控制信号，包括RTS、CTS、DSR、DTR、DCD、RI所有信号引脚，既可以实现简单的串口数据收发，也能满足需要硬件流控的工业设备通讯需求，避免高速数据传输时出现丢包、错帧的问题。电路设计上，串口输出端集成了浪涌保护电路，可以承受最高10kV的静电浪涌冲击，在工业现场复杂的电磁环境下，既可以避免插拔时的静电打坏转换器芯片，

　　也能防止浪涌电压倒灌损伤主机的USB端口和连接的串口设备。线缆部分采用4芯加铝箔加编织网的双层屏蔽结构，单根线芯为28AWG多股镀锡铜丝，屏蔽层覆盖率达到85%以上，线缆长度1.2米，既可以满足主机放置在操作台、设备放置在机柜内的连接距离需求，也不会因为线缆过长导致RS232信号衰减，线缆外被采用柔性PVC材质，在-10℃到60℃的环境下依然保持良好的柔韧性，频繁弯折不会出现线芯断裂、外被开裂的问题。在实际选型使用时，这类转换器不需要额外外接供电，直接从USB端口取电即可工作，工作电流不超过50mA，不会给主机的USB端口带来额外的供电负担，驱动层面支持主流的Windows系统，安装完成后可以在设备管理器中自由调整COM端口号，适配不同工业软件对串口号的要求，不管是用来给老式机床传加工程序、连接串口条码枪做仓储数据采集，还是调试串口通讯的传感器模块、对接老式的调制解调器设备，都能稳定完成通讯转换的功能。建模过程中，对接口的配合尺寸做了严格的公差校核，USB公头的金属部分尺寸公差控制在±0.05mm以内，DB9接口的针脚位置度公差不超过0.03mm，保证和标准接口对接时插拔顺畅、接触可靠，塑壳的分型面设置在侧面，装配后没有明显的合模线凸起，整体外观流畅，同时内部预留了足够的芯片、保护器件安装空间，不会出现元器件和壳体内壁干涉的问题。
