四端口以太网USB设备联网服务器结构

这款四端口以太网USB设备服务器，核心解决工业现场、办公场景下USB设备跨网络共享访问的痛点，在产线调试工位、小型机房、分布式办公点位中，常用来将加密狗、打印机、数据采集模块这类仅支持USB直连的外设，接入局域网实现多终端远程调用，无需反复插拔切换设备，也不用为每台终端单独配置外设，能有效降低外设采购成本，减少工位线缆杂乱的问题。

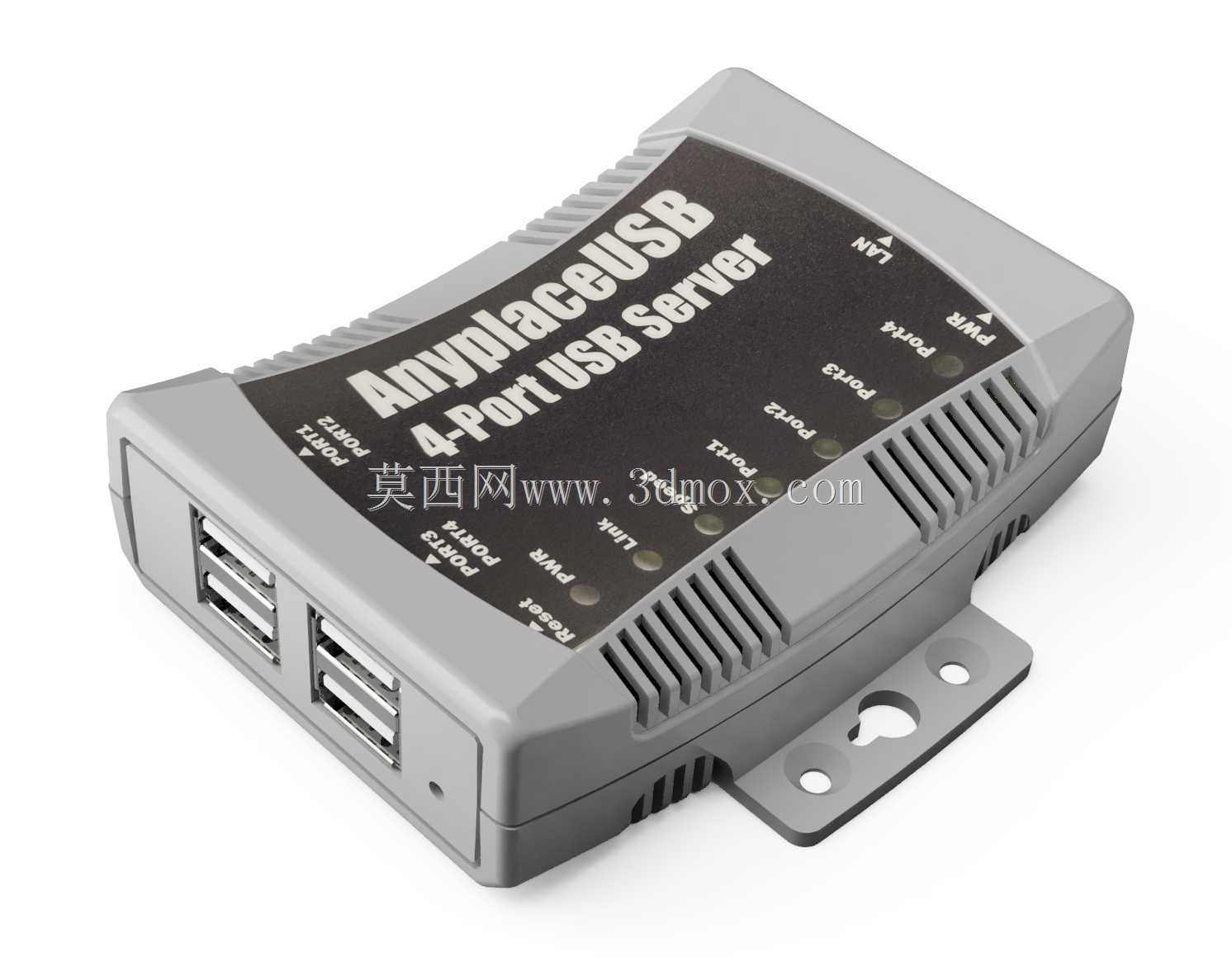

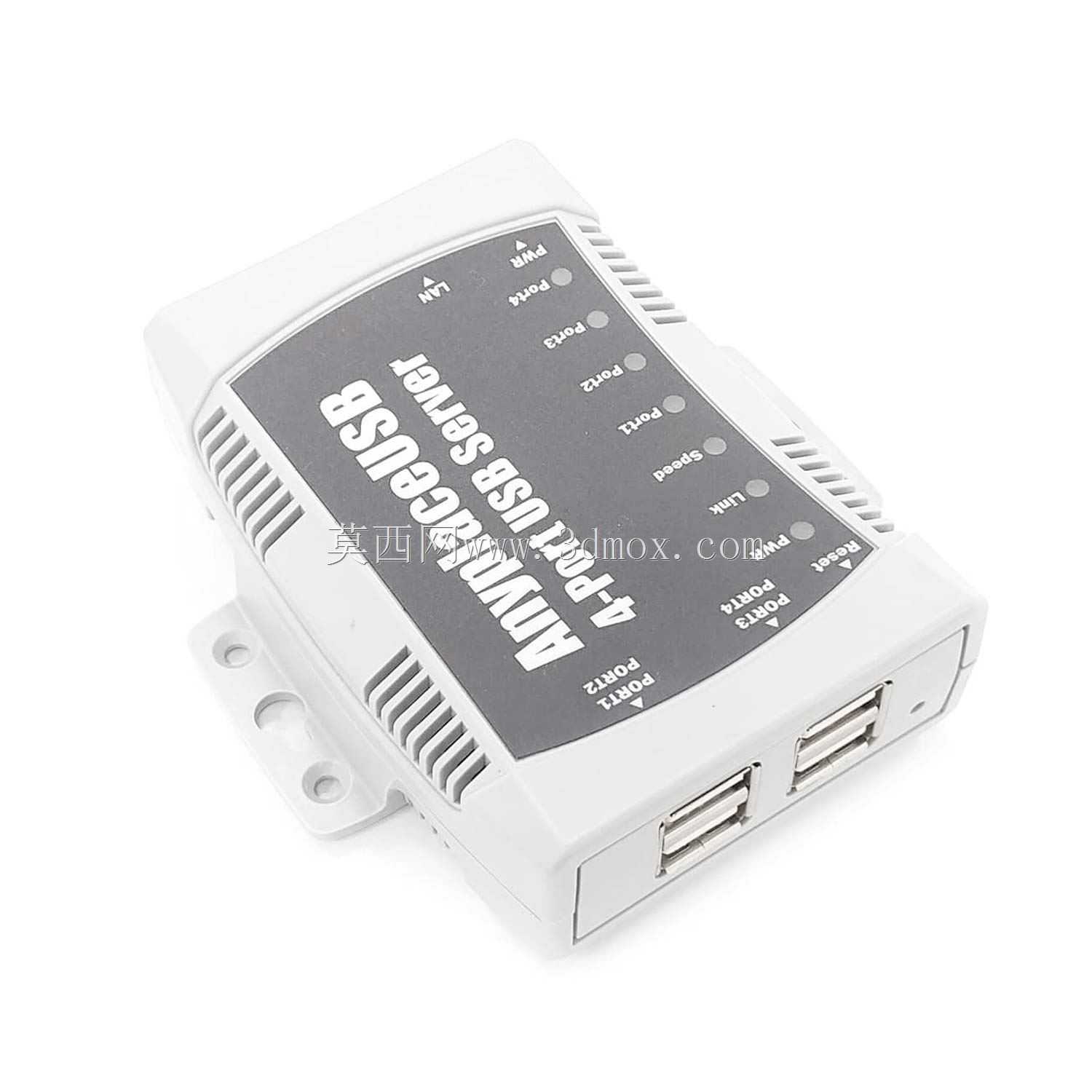

从结构设计来看，外壳采用阻燃ABS材质一体注塑成型，表面做细磨砂处理，避免日常使用中留下划痕与指纹，壳体两侧排布多组横向散热格栅，对应内部电路板的发热区域，能在密闭机柜内长时间工作时形成自然对流散热，无需额外加装散热风扇，避免风扇积灰、轴承损耗带来的故障点。设备正面排布四个A型USB母座，分两列上下布置，每个端口旁对应印刷端口编号标识，方便运维人员插拔设备时快速对应端口状态；面板上还设置了多颗LED状态指示灯，分别对应电源、网络链路、四个USB端口的工作状态，运维人员无需登录后台，直接通过灯的亮灭、闪烁频率就能判断设备运行状态，排查故障时能快速定位问题点。

设备底部集成一体化壁挂安装耳，安装耳上预留两个圆形固定孔与一个葫芦形挂孔，既可以用螺丝直接固定在墙面、机柜立柱、设备机架侧壁上，也可以通过葫芦孔实现快速挂装拆卸，安装耳与壳体为一体成型结构，承重强度能满足设备长期挂载的需求，不会出现安装耳断裂脱落的问题。设备后侧设置一个RJ45以太网接口，用来接入局域网，接口旁预留复位按键，需要恢复出厂设置时用细针按压即可操作，无需拆解外壳。

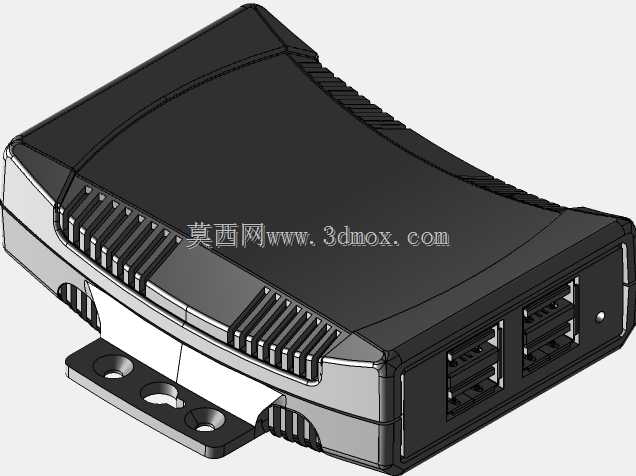

电路层面每个USB端口都独立配置500mA过流保护电路，当外接USB设备出现短路、过流情况时，会自动切断对应端口的供电，不会影响其他端口的正常工作，也不会因为外接设备故障烧毁服务器主板，适配多数USB2.0规范的外设使用，支持通过IP、LAN、WAN、VLAN、VPN等多种网络环境实现访问，数据传输层面做了加密处理，避免外设共享过程中出现数据泄露的风险。设备采用外置交流适配器供电，供电接口做了防松脱设计，避免现场布线拉扯导致的设备断电，整体外形尺寸紧凑，不会占用过多机柜安装空间，在做三维布局时可以直接将模型导入产线、机柜的装配文件中，提前预留安装位置与布线空间，核对安装孔位与周边设备的干涉情况，减少现场安装时的改造成本。
