工业级四端口USB转RS232串口转换器

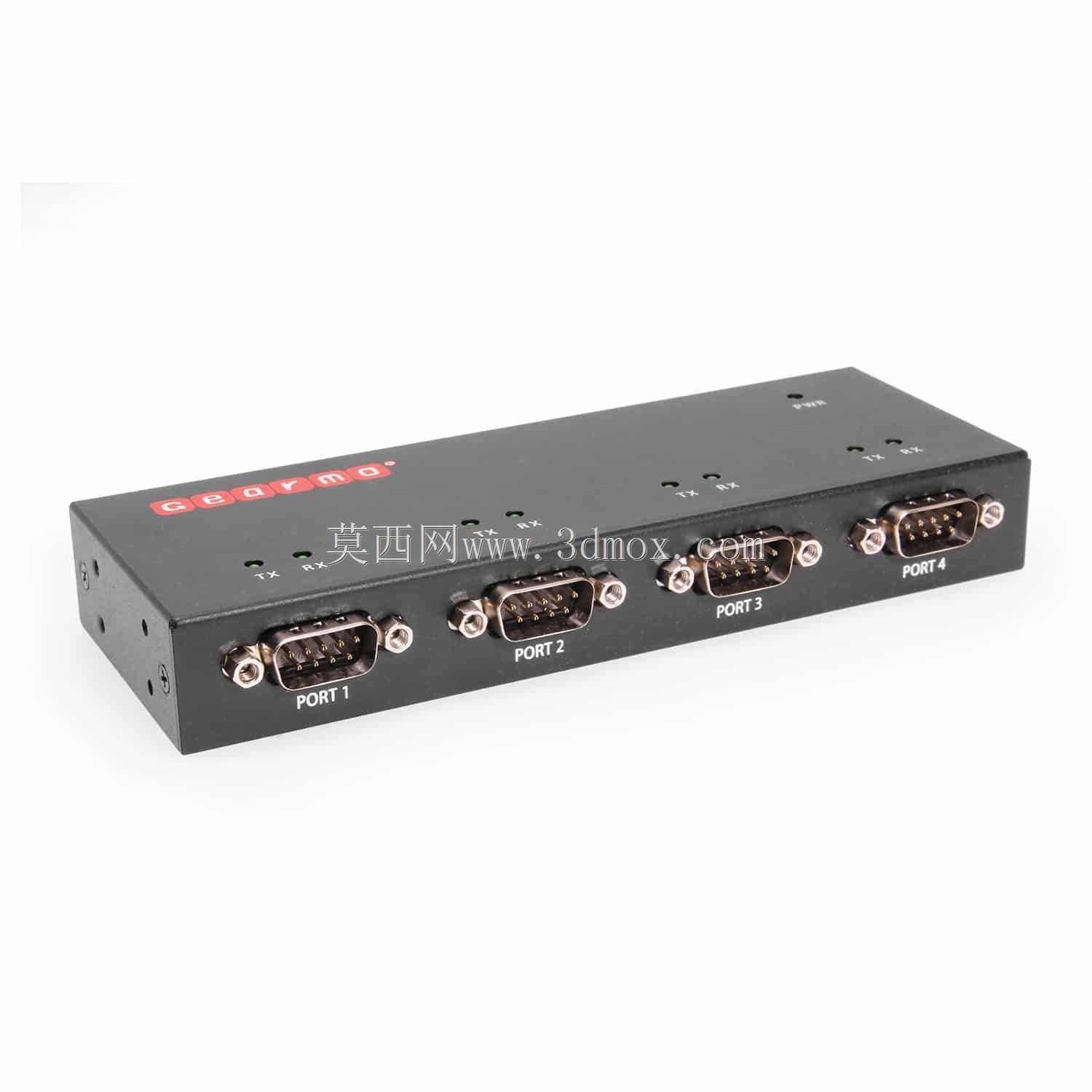

　　在工业现场的设备调试、老旧产线改造、多设备数据采集场景中，经常会遇到工控机、笔记本电脑原生RS232串口数量不足的问题，尤其是需要同时连接多台带串口的工业仪表、PLC、传感器、条码扫描设备时，单口串口转换器往往无法满足布线与使用需求，这款四端口USB转RS232串口转换器就是针对这类密集串口通讯场景设计的硬件产品。从结构设计来看，整机采用加固金属机箱作为外壳主体，金属壳体一方面可以屏蔽工业现场的电磁干扰，避免串口通讯出现丢包、乱码的问题，另一方面也能提升设备的抗冲击、抗挤压能力，适配车间、机柜内相对复杂的安装环境。设备正面排布四个标准DB9公头串口，每个端口旁都预留了独立的RX、TX数据收发指示灯，当对应端口有数据传输时，

　　指示灯会同步闪烁，现场运维人员不需要借助软件调试，直接通过灯的状态就能快速判断端口通讯是否正常，排查故障时可以大幅缩短定位问题的时间。核心电路部分采用成熟的FTDI芯片组方案，这类芯片在工业串口通讯领域应用广泛，驱动兼容性覆盖主流工业操作系统，不会出现常见的驱动冲突、端口识别异常问题，同时芯片本身支持宽电压输入设计，供电范围覆盖9-48V直流输入，既可以通过USB端口取电满足桌面调试场景的使用需求，也可以外接工业现场的直流电源供电，避免长距离USB线缆供电不足导致的端口掉线问题，适配不同现场的供电条件。安装方式上做了多场景适配设计，设备外壳预留了墙面安装孔位，可以直接通过螺丝固定在设备侧壁、墙面位置，

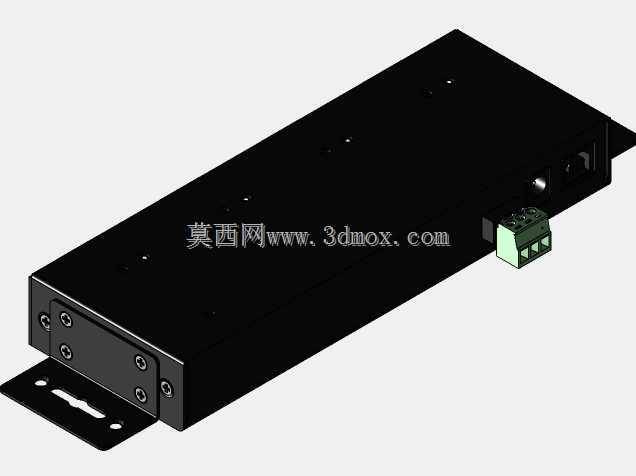

　　同时配套了标准DIN导轨安装卡扣，可以直接卡装在工控机柜的标准35mmDIN导轨上，和机柜内的其他工业控制器、交换机等设备并排安装，不需要额外定制安装支架，布线时可以顺着机柜理线架整理串口线缆，保持柜内走线规整。每个DB9端口都做了加固铆接设计，频繁插拔串口接头时不会出现端口松动、引脚脱焊的问题，端口引脚的信号定义遵循标准RS232电平规范，不需要额外做信号转接就能直接对接主流工业串口设备，信号传输稳定距离可以满足工业现场15米内的串口通讯需求。在结构建模过程中，需要重点关注几个边界尺寸：首先是四个DB9端口的间距，要保证相邻端口插上串口接头时不会出现互相干涉的情况，预留足够的插拔操作空间；其次是DIN导轨卡扣的安装位置与尺寸公差，

　　要保证卡扣和标准导轨配合顺畅，卡装后不会出现松垮、滑动的问题；另外是机箱侧面的散热孔排布，因为设备长时间连续运行时芯片会产生一定热量，散热孔的位置要避开内部电路板的积灰敏感区域，同时保证空气流通带走芯片工作产生的热量；还有LED指示灯的导光柱设计，要保证指示灯的光线可以清晰透出机箱面板，同时不会出现相邻端口灯光串扰的问题，方便现场人员识别对应端口的状态。在实际选型使用中，这类多口串口转换器常被用在工业数据采集工作站、产线设备调试终端、机房设备监控系统中，相比单口转换器，它可以减少USB端口的占用，同时统一整理多路线缆，避免多个单口转换器堆叠导致的布线混乱、供电不足问题，金属外壳的接地设计还可以和机柜共地，进一步提升通讯的抗干扰能力，适合在电磁环境复杂的工业现场长期连续运行。
