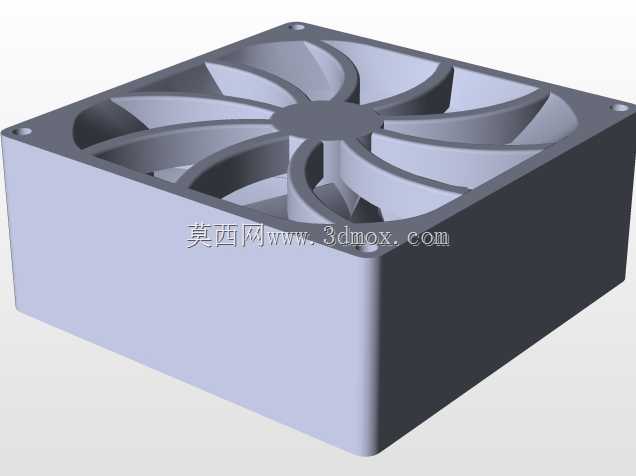

一体化结构电脑CPU散热轴流风扇

日常做PC硬件结构配套设计时，这类一体化轴流风扇是风冷散热方案里最常见的核心部件，区别于传统扇叶与外框拆分装配的结构，这个模型采用整体式三维结构设计，省去了扇叶与中轴、外框的装配公差累积问题，在小尺寸高转速的应用场景下，能有效降低长期运转后的结构松动风险，减少动平衡偏差带来的共振噪音。从实际应用场景来看，这类风扇除了直接搭配CPU散热器鳍片组使用，也可作为机箱进出风辅助散热部件、工控设备柜内通风散热元件、小型电源模块的风冷组件使用，适配绝大多数需要小空间强制对流散热的电子设备场景。设计思路上，整体式结构省去了传统风扇的卡扣、压装等装配结构，外框四个角预留的标准安装孔位完全匹配通用120mm规格风扇的安装孔距，安装边界完全兼容市面主流CPU风冷散热器、机箱风扇位的安装尺寸，不需要额外修改安装支架即可完成适配。扇叶采用后掠式扭曲叶型设计，叶根与中心轮毂做了平滑过渡的加厚处理，能在相同转速下获得更高的风压输出，同时降低叶尖涡流产生的风切噪音，外框的方形直边结构可以让气流更集中地导向散热鳍片区域，避免气流向外扩散损失风压。实际选型使用时，这类一体化结构的风扇因为没有装配间隙，在高转速工况下的结构稳定性更优，不会出现扇叶晃动蹭到外框的故障，同时整体成型的结构也减少了装配环节的零件数量，在批量生产时能有效降低组装成本，提升产品一致性。做三维建模时，这类整体结构需要重点关注扇叶曲面的曲率连续性，保证叶型从根部到尖部的扭角平滑过渡，同时要校核安装孔位的位置度公差，确保和标准安装位的适配性，外框的壁厚设计要兼顾结构强度与注塑成型的工艺要求，避免出现壁厚不均导致的成型缩痕问题，轮毂位置的尺寸要适配标准直流电机的安装尺寸，保证后续和动力部件的装配匹配。
