92mm方形交流设备冷却轴流风扇结构

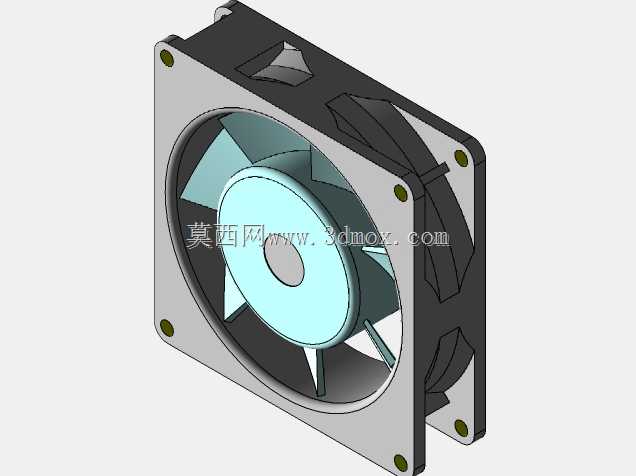

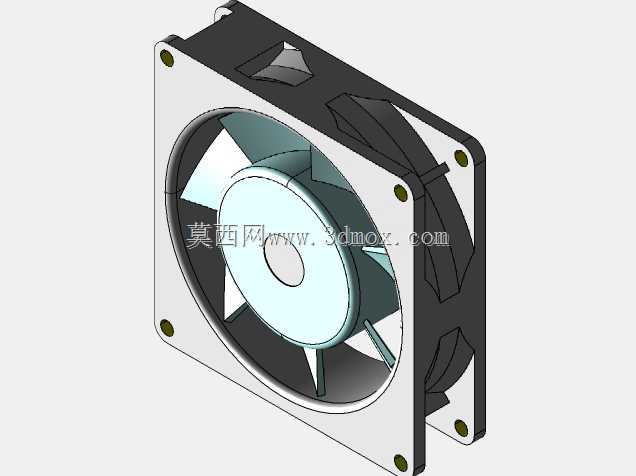

这类92mm规格的交流冷却风扇，是桌面计算机、工控机柜、小型通讯设备散热回路里的常用送风部件，日常选型中经常碰到需要匹配安装孔位、供电规格、送风余量的场景，建模时需要把实际装配的边界条件全部还原，才能给后续结构干涉检查、风道仿真提供准确的参考。从实际使用场景来看，这类风扇多用于机箱内部的主动排风，靠持续带动空气流动带走CPU、供电模块、硬盘等发热件累积的热量，避免密闭腔体内温度超限触发硬件降频或者寿命衰减，部分小型工业控制箱、嵌入式设备的散热风道也会选用同规格的交流款，不需要额外做直流降压转换，直接适配120V交流供电回路，布线更简洁。建模过程中首先要卡死安装边界参数，整体外框为92mm见方的方形结构，安装孔中心距严格匹配通用机箱的固定位尺寸，四个角的固定孔做了沉台设计，适配常规的自攻螺丝或者减震胶钉安装，不会出现装配时螺丝顶到内部扇叶的问题。外框的结构设计上，进风侧做了导流倒角，减少空气进入风腔时的紊流损失，出风侧的框架加强筋顺着扇叶旋转方向做了弧度处理，既提升框架整体抗形变能力，也能降低扇叶切风时的振动传递。扇叶部分采用七片后倾式叶片设计，叶片曲面根据送风风压与风量的平衡做了优化，在2500转左右的常规转速下，既能保证足够的静压穿过机箱内部的散热鳍片间隙，也不会产生过高的风切噪音，中心的轮毂部分做了圆弧过渡，减少中心区域的气流死区，提升有效送风面积。整个模型还原了风扇的实际装配细节，包括外框侧面的走线槽、供电引线的出线位置、扇叶与外框之间的安全间隙，在做整机结构装配时，可以直接导入模型检查风扇与内存马甲、CPU散热器鳍片、机箱侧盖的间隙是否足够，避免实际装机时出现配件干涉的问题。对于做机箱结构设计、散热系统选型的工程师来说，这类精准还原安装尺寸的模型，可以直接用于风道仿真的流体域建模，不需要再反复核对实物尺寸调整模型参数，能大幅缩短前期方案验证的周期，同时也能用来核对固定孔位、安装空间的匹配度，减少打样后出现装配问题的概率。
