镀金款3.5mm音频插孔插头结构设计

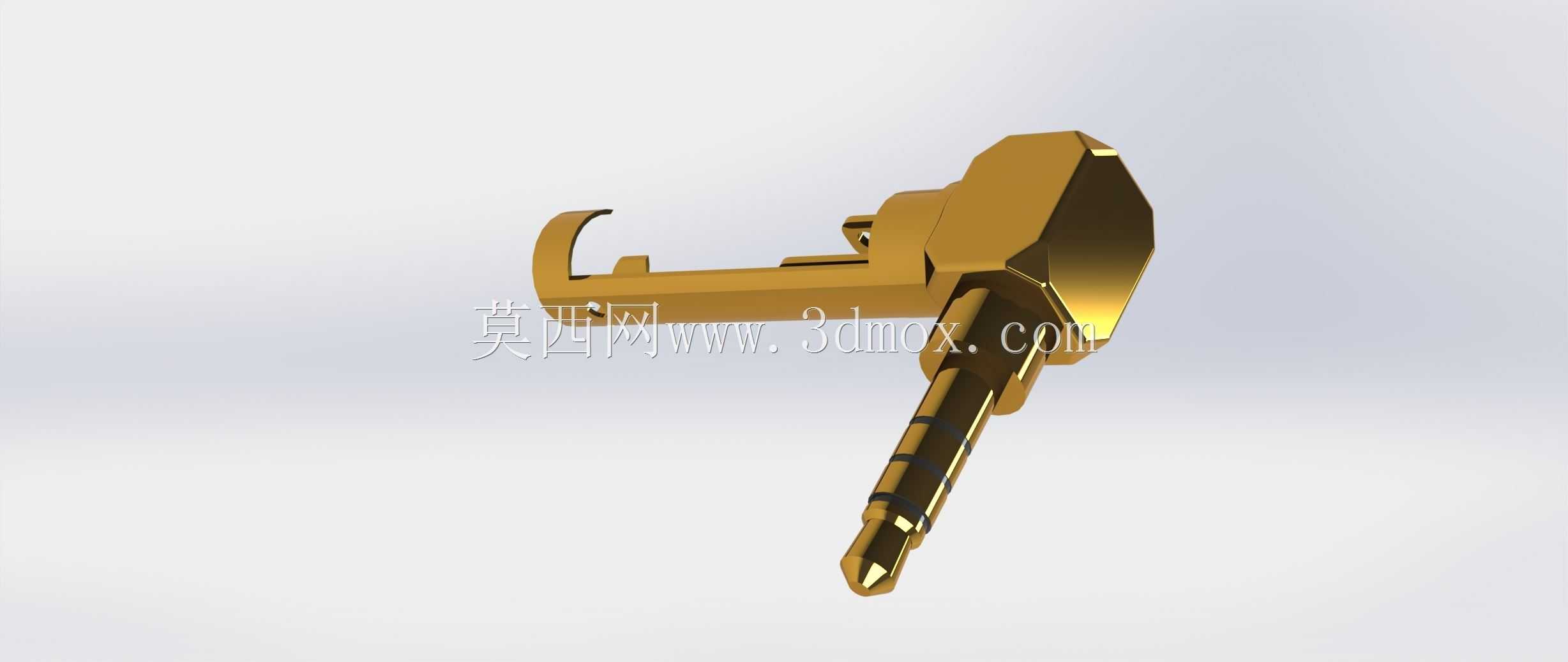

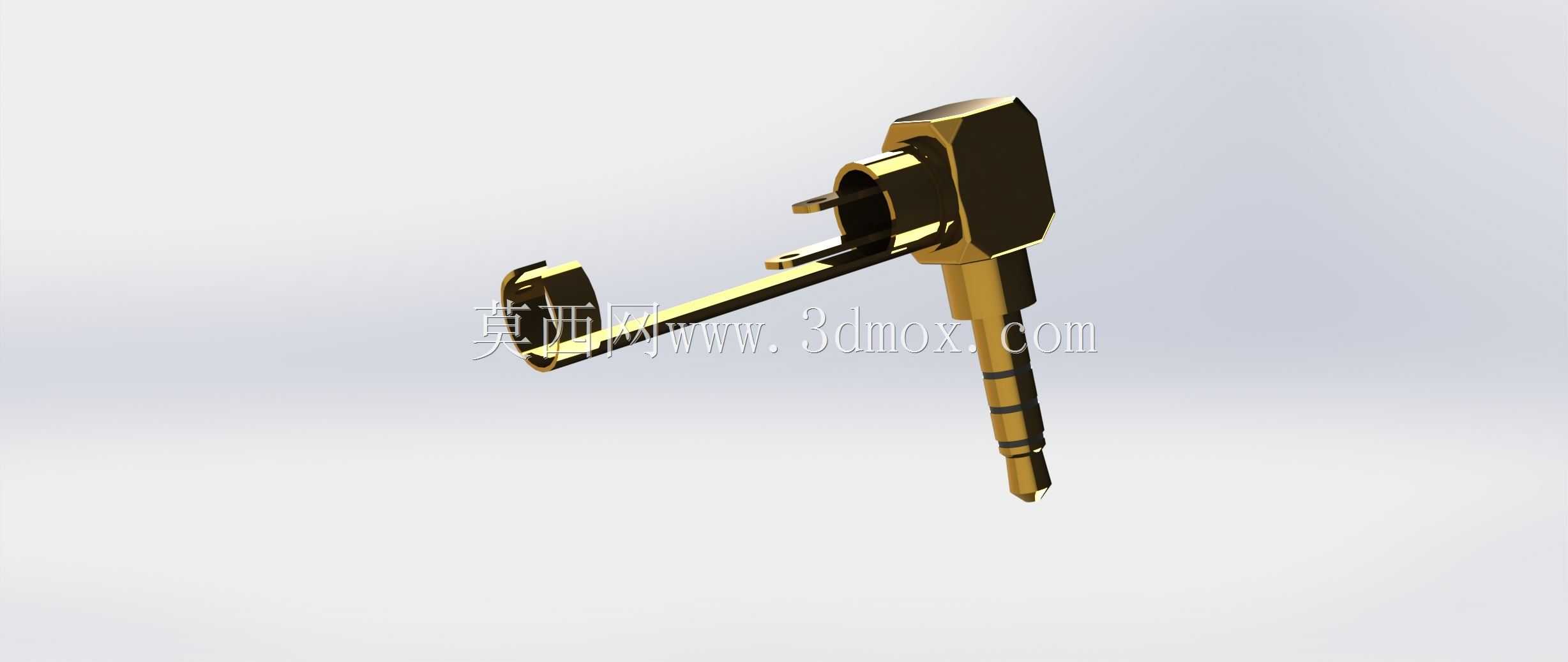

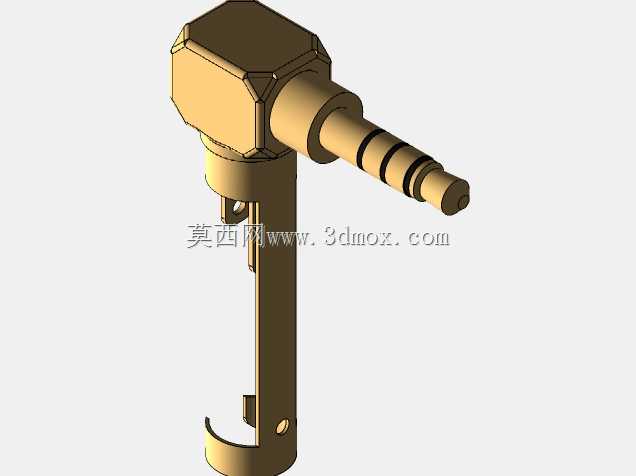

日常接触的消费类音频传输场景里，3.5mm规格的音频接插部件始终是模拟音频信号传输的核心载体，不管是便携音频播放器、台式功放、车载影音系统还是专业调音台的前置面板，这类接插件的结构合理性直接决定了音频信号传输的稳定性与插拔使用寿命。这款接插部件采用三段式触点结构设计，插合端的三个环形接触段分别对应左声道、右声道与公共接地回路，触点表面做镀金处理，一方面降低接触电阻减少信号传输过程中的损耗，另一方面抵御日常使用环境中的潮气与盐分侵蚀，避免长期使用后触点氧化导致的接触不良、声道串扰等常见故障。从结构设计层面看，插合端的根部做了阶梯式限位结构，与配套插座插合到位后可形成轴向定位，避免插接过深损伤插座内部的弹片结构，同时插合段的直径公差控制在0.05mm范围内，保证与不同厂商生产的标准3.5mm插座都能实现顺畅插拔，不会出现过松导致的接触脱位或是过紧导致的插拔费力、磨损加剧问题。尾部的固定卡扣结构是为板端安装设计的，在PCB板上焊接固定时，卡扣可以卡在PCB对应的开孔位置，承受插拔过程中产生的侧向力，避免长期插拔后焊盘脱落、引脚虚接的问题，卡扣的安装高度与常规消费类电子产品的壳体壁厚匹配，安装后插接口端面可以与设备外壳表面齐平，不会出现突出过多或是凹陷过深影响插合的情况。实际选型应用中，这类接插件需要根据设备内部的安装空间确认尾部引脚的弯折方向，模型呈现的直角弯折结构适合设备内部空间紧凑、布线需要沿板面排布的场景，直插式结构则适合板对板连接或是内部空间充裕的设备。接触弹片的弹力设计是这类部件的核心，弹力过大会导致插拔手感生涩，长期使用会磨损插头表面镀层，弹力过小则会在设备受到轻微震动时出现接触断开、音频断续的问题，设计时需要将插拔力控制在3N到8N的行业通用区间，兼顾使用手感与连接可靠性。此外，插合端的导向头部做了圆弧过渡处理，插拔时可以自动导正位置，即使斜向插入也不会刮伤插座内部的接触弹片，延长整套接插结构的使用寿命，这类结构细节往往是区分民用级与工业级音频接插件的关键，在专业音频设备、车载影音等对可靠性要求更高的场景，这类细节设计的冗余量会进一步加大，以适应更复杂的使用环境。
