带锁紧螺栓杆端铰接支座结构设计

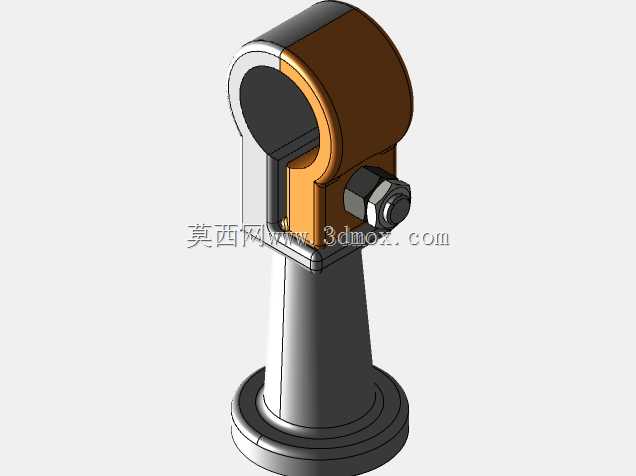

这类带侧部锁紧螺栓的杆端铰接支座，多应用在需要实现杆件端部铰接、同时可快速调整铰接位置或锁紧杆件的机械结构场景中，常见于轻工设备的连杆调节机构、小型工装夹具的支撑定位端、输送线旁侧的可调挡停支架，也可作为非标自动化设备里气动、电动推杆的端部铰接安装座使用，替代传统的焊接耳座，实现装配后的间隙调整与锁紧固定。从结构功能来看，上部的C型开口铰接槽用于穿装铰接销轴，连接配套的连杆或推杆端部，侧部的六角头锁紧螺栓可在销轴穿装到位后拧紧，通过螺栓端部的顶紧力消除铰接槽与销轴之间的配合间隙，避免设备运行过程中铰接位置出现窜动、异响，同时在需要调整铰接角度或拆卸销轴时，只需松开锁紧螺栓即可快速操作，无需完全拆解支座结构。下部的锥形支撑柱与底部圆形安装法兰为一体结构，锥形柱的过渡设计可在保证支撑刚度的前提下，减少支座整体重量，同时避免应力集中在柱体与法兰的连接位置，底部法兰可通过螺栓穿过法兰上的安装孔，固定在设备的安装基面或型材架上，安装边界需保证法兰下方的安装平面平面度不低于0.1mm，避免安装后支座出现倾斜，影响铰接部件的运动同轴度。设计过程中，首先根据所需承载的铰接杆件载荷确定C型槽的开口宽度与槽体深度，保证铰接销轴穿装后，槽体两侧的壁厚可承受额定载荷下的剪切力，侧部的螺纹孔位置需对准销轴的圆柱面中心，确保锁紧螺栓拧紧后顶紧力垂直作用在销轴表面，不会出现偏载导致的螺栓滑牙或销轴表面压痕；下部锥形柱的锥度选取需兼顾刚度与减重需求，通常锥度控制在1:8到1:10之间，底部法兰的直径需大于锥形柱大端直径的1.5倍，法兰上的安装孔采用沉孔设计，保证固定螺栓的头部不会突出法兰表面，避免与其他运动部件发生干涉。实际选型应用时，需注意上部铰接槽的开口尺寸需与配套铰接销轴的直径保持间隙配合，配合间隙控制在0.05mm到0.1mm之间，既保证销轴可顺利穿装，又不会因间隙过大导致铰接位置晃动量超标，侧部锁紧螺栓的规格需根据销轴直径选取，通常销轴直径在12mm到20mm区间时，选用M6到M8的内六角或外六角锁紧螺栓即可满足顶紧力需求，螺栓端部可加装铜质顶头，避免长期顶紧造成销轴表面损伤，后期维护时也可单独更换顶头，无需更换整个螺栓或支座。
