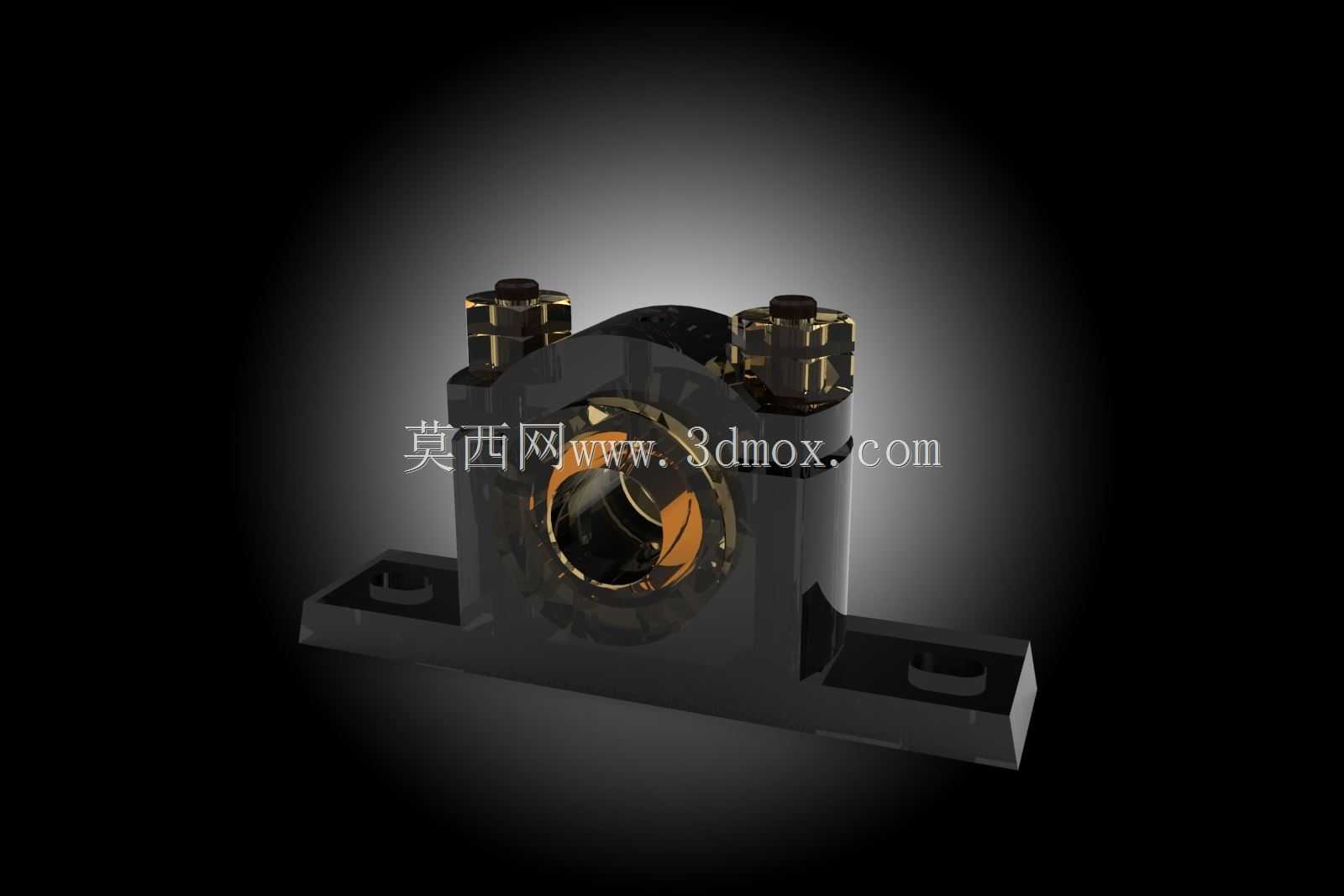

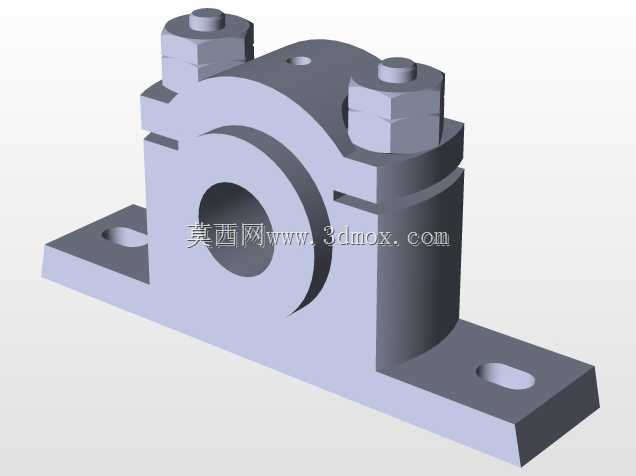

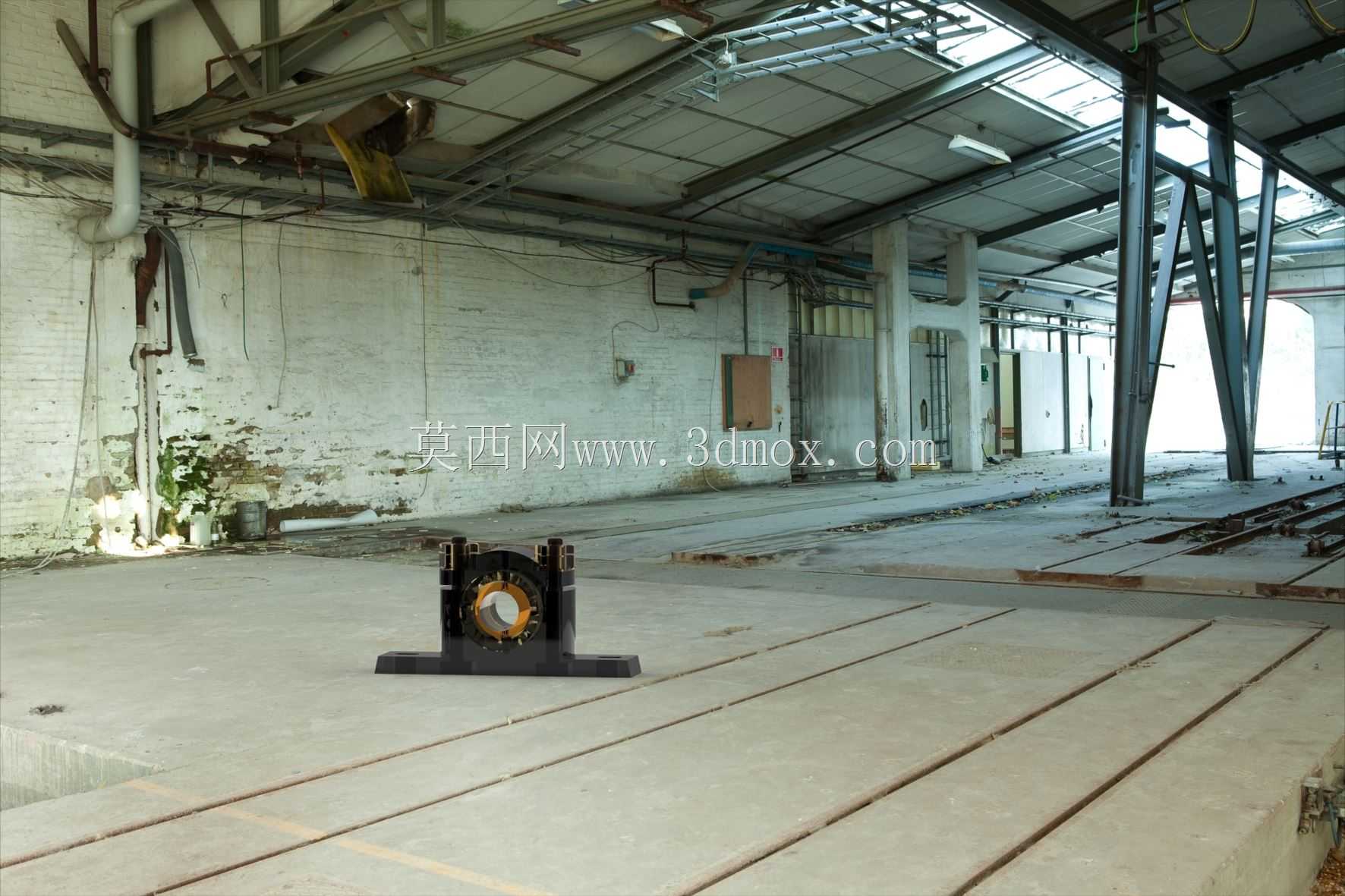

剖分式带座滑动轴承三维结构设计

这类剖分式带座轴承常应用在矿山输送线、冶金设备辊道、中小型风机传动轴系当中，作为旋转轴的径向支撑部件，相比整体式轴承座，它的核心优势在于轴系装配时无需沿轴向穿入安装，可直接拆分轴承盖后将预先装配完成的轴组件落位，再扣合轴承盖完成紧固，大幅降低长轴、多支撑点轴系的装配与后期维护难度，尤其适合现场检修空间受限、轴上预装零件较多的工况场景。从结构设计逻辑来看，底座采用一体化铸铁铸造构型，底部设置两个对称的安装沉孔，安装面做了铣平处理，保证与设备安装机架的贴合度，避免安装后出现附加应力导致轴承抱轴、运转温升过高的问题；轴承盖与底座的结合面采用止口定位结构，保证上下两部分的同轴度，避免合盖后出现轴孔错位，两侧采用六角头螺栓实现轴承盖与底座的锁紧，螺栓预紧力经过核算，既要保证轴瓦压紧后不发生窜动，也要避免预紧力过大导致轴瓦变形挤压轴颈。轴承内部配置的是剖分式轴瓦，轴瓦内表面预留了润滑脂储油槽，运转过程中润滑脂可以沿油槽均匀分布在轴颈接触面上，降低摩擦系数，减少运转磨损。在安装边界上，这类轴承的中心高是选型时的核心参数，直接决定了传动轴的安装高度，需要与配套设备的其他支撑点中心高保持一致，避免轴系出现附加弯矩；底部安装孔的孔距需要与机架上的预装螺孔位置完全匹配，安装时要先调整轴承座的水平度，再锁紧安装螺栓，最后放入轴颈、扣合轴承盖，按对角线顺序逐步拧紧轴承盖螺栓，保证轴瓦受力均匀。设计建模过程中，需要重点关注轴承孔的圆柱度公差、结合面的平面度公差，以及安装孔的位置度公差，这些形位公差直接影响轴承的实际运转精度，如果同轴度偏差过大，会导致轴颈与轴瓦局部接触，短时间内就会出现磨损拉伤、温升超标的问题。另外轴承座两侧的密封槽结构也做了预留，可配套安装毡圈密封，避免外界粉尘、切削液、水汽进入轴承内部，同时防止内部润滑脂泄漏，适配多粉尘、有喷淋的工业车间工况。在实际选型应用中，这类带座轴承可以承受较大的径向载荷，部分改进构型也可承受一定的轴向力，通常用在转速不超过每分钟1500转的中低速轴系当中，相比滚动轴承带座单元，它的抗冲击载荷能力更强，在重载、有振动的工况下使用寿命更稳定。建模时对铸造圆角、拔模斜度都做了符合铸造工艺的处理，避免出现尖角导致铸造应力集中，同时螺栓过孔与螺栓之间预留了合理的装配间隙，方便现场安装时微调位置，补偿机架加工带来的微小位置误差。
