带安装底座的卧式筒形支撑轴承座结构

在各类轻工输送、小型动力传递以及非标自动化设备的传动布局中，这类带一体式安装底座的卧式筒形支撑构件是极为常见的支撑单元，主要用于承托旋转轴类零件，约束轴系的径向跳动范围，保障轴上带轮、齿轮等传动件的啮合与传动精度。从实际应用场景来看，这类支撑件常被布置在设备机架的型材安装面或者焊接台板上，作为动力输入轴、中间传动轴的端部支撑点位，适配转速不超过每分钟1500转、载荷中等平稳的传动工况，在小型物料输送机、台式加工设备的传动组、包装生产线的辊轴支撑段都能见到同结构的支撑件应用。

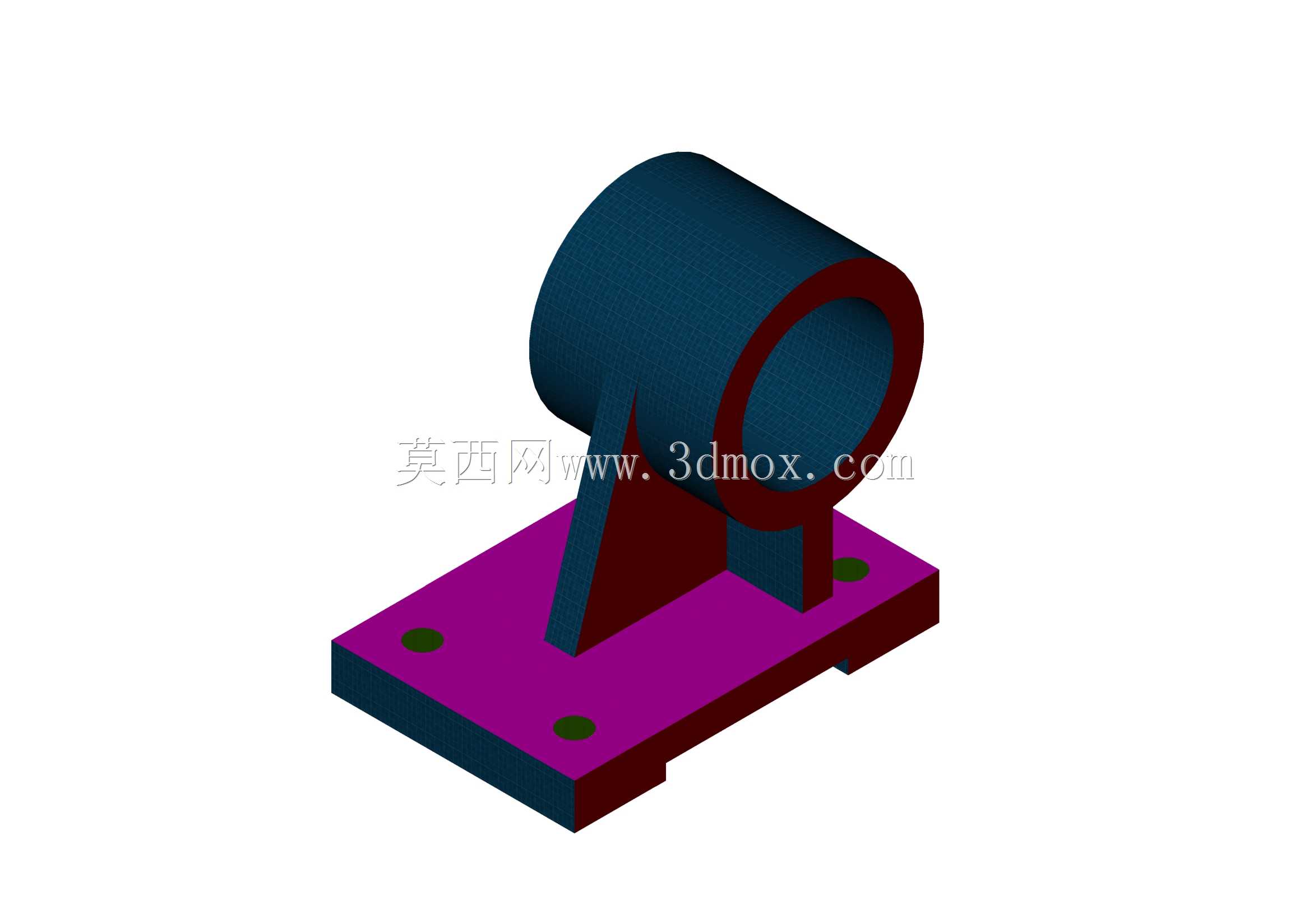

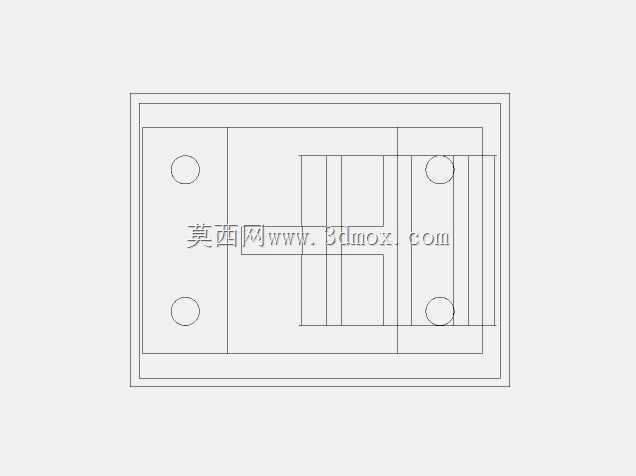

从结构设计逻辑来看，该构件采用底座与筒形承托腔体一体化的结构形式，下方的矩形安装底板设置了四个对称分布的沉头安装孔，安装时可通过内六角螺栓将整个构件牢牢固定在设备安装基准面上，底板底部两侧设置的凸台结构能够减少安装面的加工接触面积，降低安装面平面度误差对支撑精度的影响，即使安装基准面存在小幅的平面度偏差，也能保证座体安装后不会出现翘曲变形，避免筒形腔体的内孔轴线出现偏斜。连接底座与上方筒形腔体的斜向加强筋是整个结构的受力关键，斜筋的两个端面分别与底板上表面、筒形腔体的外圆柱面完全贴合，能够将轴系运转时传递到筒壁的径向载荷顺畅传导到底板的整个安装面，避免筒壁与底板衔接处出现应力集中，长期承受交变载荷时也不会出现焊缝或者结构开裂的问题。

上方的筒形承托腔体为等径通孔结构，内孔可适配安装标准尺寸的轴套或者滚动轴承，腔体的一端设置了加厚的环形凸台，凸台端面可作为轴承安装的轴向定位面，装配轴承时可以直接将轴承外圈抵靠在凸台端面上，不需要额外加装定位挡圈，简化了轴系的装配流程。腔体的壁厚经过受力校核，在满足径向承载要求的前提下尽可能控制壁厚尺寸，既减少了整个构件的材料用量，也避免了不必要的结构重量增加。整个构件的外形尺寸适配常规的小型传动轴系安装需求，安装底板的长宽尺寸控制在常规安装空间范围内，四个安装孔的孔距符合通用的安装孔位规范，能够直接替换同规格的标准支撑座，不需要对设备安装面进行二次改孔加工。

在建模过程中，这类结构需要重点关注几个关键尺寸的公差控制：首先是筒形腔体内孔的圆柱度公差，直接决定了装入轴承后的配合精度，若内孔存在圆度偏差，会导致轴承外圈受压变形，增大轴系运转的摩擦阻力，甚至出现轴承卡滞的问题；其次是底板安装面与筒形腔体内孔轴线的平行度公差，若两者平行度超差，会导致安装后的轴系出现倾斜，传动过程中产生额外的轴向力，加速轴承与传动件的磨损；最后是加强筋与筒体、底板的衔接处均做了圆角过渡处理，避免机加工或者铸造过程中出现应力集中，提升构件的整体抗疲劳强度。实际选型应用时，需要根据所支撑轴的直径、轴系的径向载荷大小以及安装空间的边界尺寸，匹配对应规格的该类支撑座，安装时要保证底板与安装基准面完全贴合，螺栓按照对角顺序逐步拧紧，避免座体安装后出现内孔变形。
