车载可旋转夹持式手机锁支架结构设计

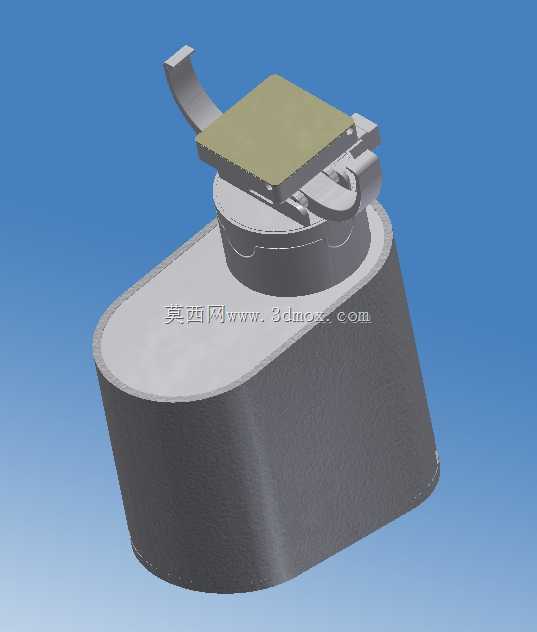

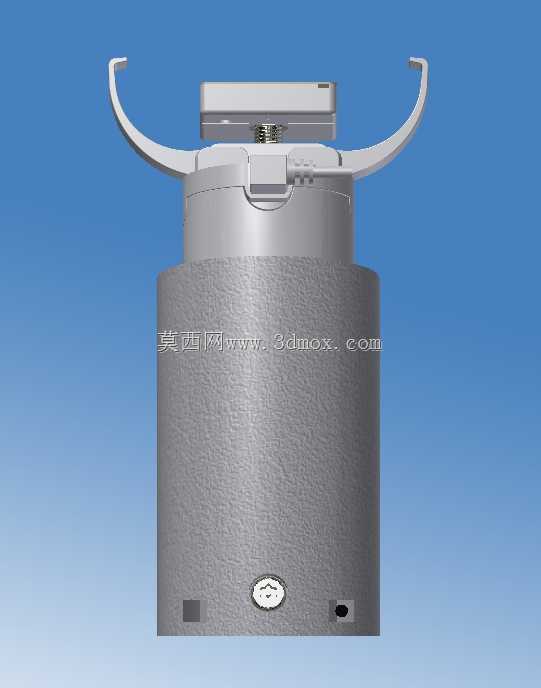

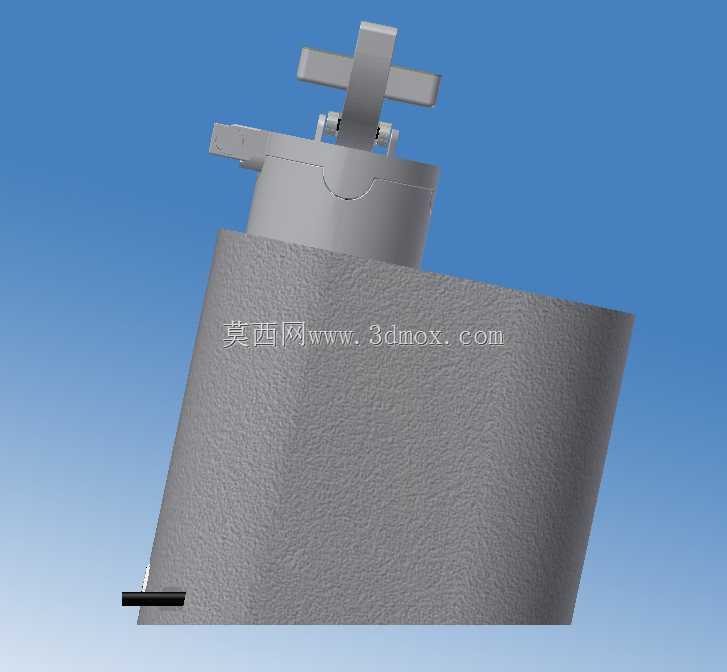

这款手机锁支架主要面向车载中控台安装场景设计，同时也可适配桌面办公、工作台面等需要固定移动通讯设备的使用场景，核心作用是在车辆行驶、设备操作过程中稳定夹持手机，避免设备滑动、掉落，同时为使用者提供合适的观看角度，减少低头操作带来的安全隐患。从功能特性来看，支架采用侧部弹性锁扣配合底部承托的夹持结构，侧部锁扣带有弧形贴合面，能够适配不同厚度的直板手机，夹持力度经过结构匹配，既可以保证设备在颠簸工况下不会松脱，也不会因为夹持力过大造成手机边框压损；底座部分设置了旋转调节结构，可实现水平方向360度旋转，同时上部夹持座带有俯仰角度调节间隙，能够根据使用者的坐姿、视线高度灵活调整设备朝向，满足导航、视频通话、信息查看等不同使用需求。设计过程中优先考虑了安装边界的适配性，底座采用大弧度贴合的椭形接触面，能够匹配多数车型中控台的弧形曲面，底部预留了粘胶或卡扣安装的结构空间，不需要对安装面进行打孔改造，安装后整体突出安装面的高度控制在合理范围，不会遮挡车辆仪表盘、空调出风口等原有功能区域。外形尺寸方面，底座的长轴尺寸适配常规中控台的空余安装位，不会占用过多台面空间，上部夹持座的开合范围覆盖了主流4.7英寸到6.7英寸直板手机的宽度尺寸，承托边的高度设置避开了手机底部的充电接口、扬声器开孔位置，夹持状态下不影响充电线材连接、声音正常输出。结构细节上，旋转部位设置了阻尼限位结构，调整角度后可以保持位置稳定，不会因为车辆颠簸出现角度自行偏移的问题；锁扣部位的活动间隙做了限位设计，开合过程中不会出现结构脱落、卡滞的情况，所有边角位置都做了圆弧过渡处理，避免取放手机时刮伤设备外壳、划伤使用者手部。整体结构没有多余的冗余设计，各个部件的连接位置都做了受力强化，能够承受日常使用过程中的频繁开合、角度调整操作，长期使用不易出现结构松动、夹持力衰减的问题。
