桌面USB外接显示屏可调固定支架

这款支架主要面向桌面电子外设的固定场景，针对小尺寸USB外接显示屏的摆放痛点设计，解决了原有袋装支架占用桌面空间大、固定不稳、角度无法灵活调整的问题，适用于桌面工位空间局促、需要调整屏幕观测角度的作业场景，比如小型维修工位、嵌入式开发调试台、桌面检测工位等，这类场景往往需要将外接屏幕固定在不占用操作平面的位置，同时能根据操作人员的坐姿、观测距离随时调整屏幕倾角与朝向。

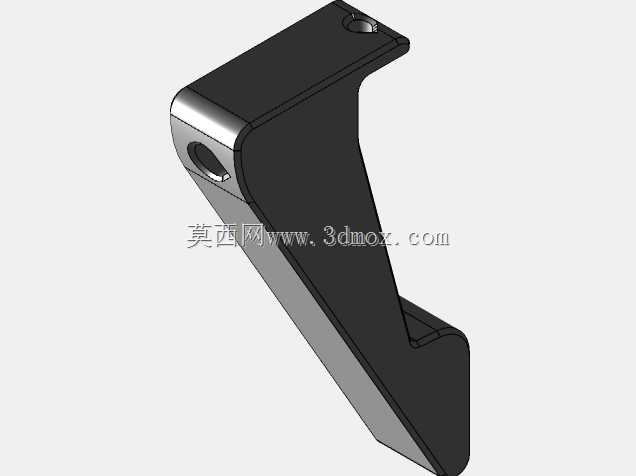

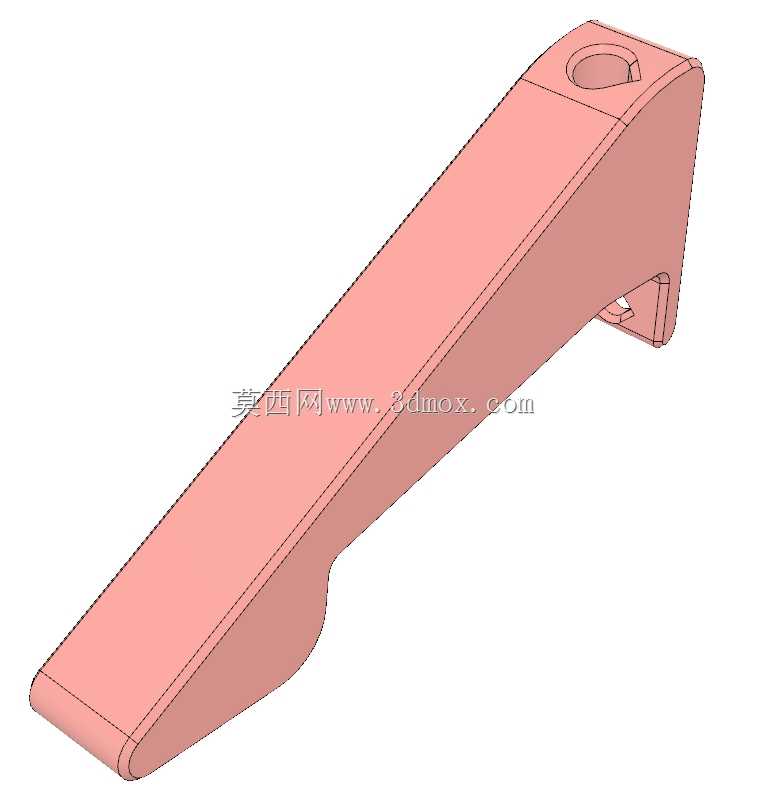

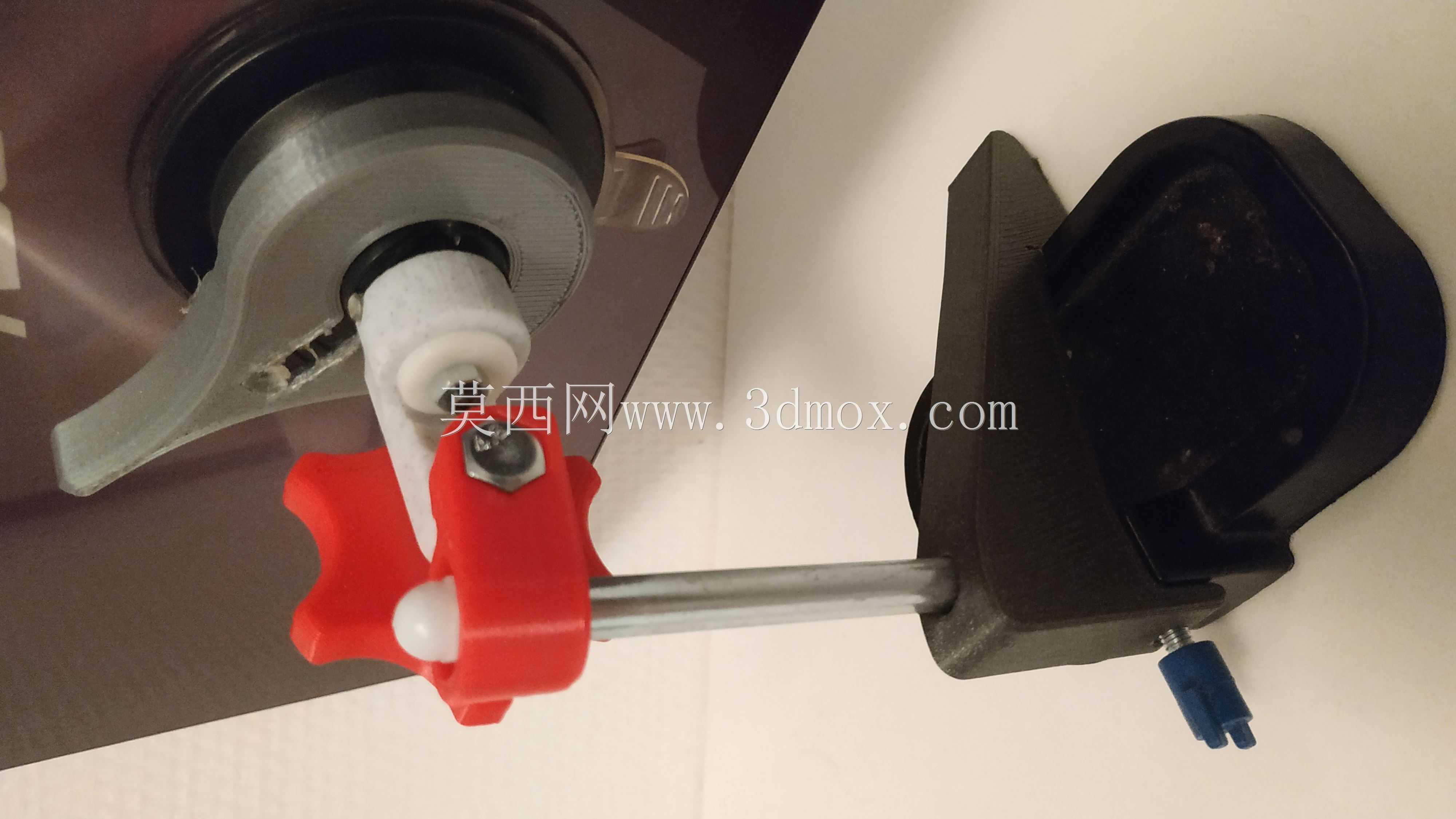

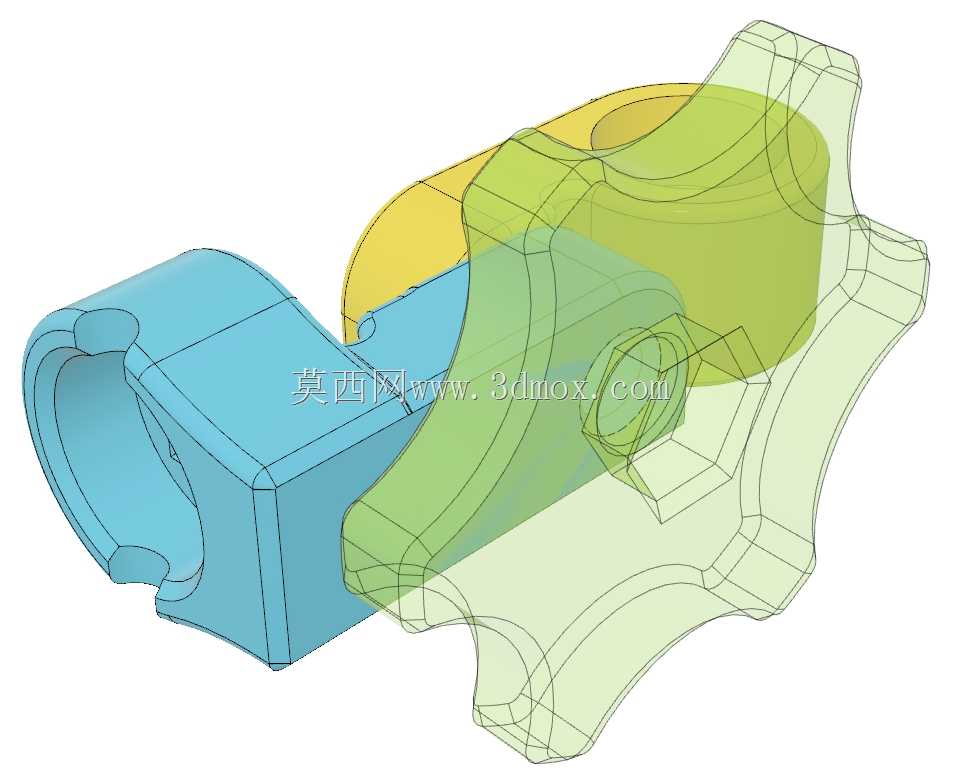

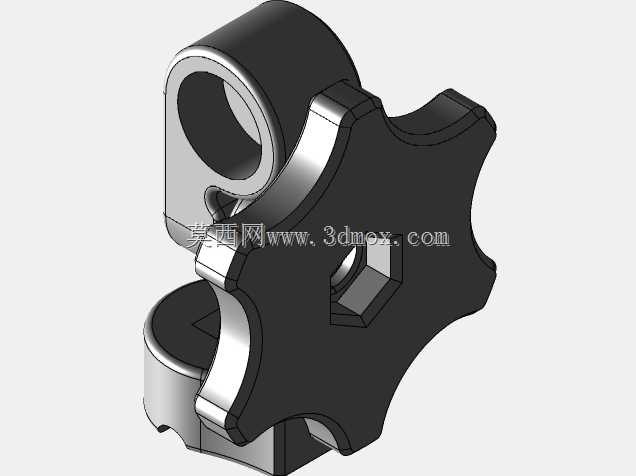

结构设计上复用了焊接辅助第三手的夹持零件与真空吸盘底座，核心连接部位采用垂直钢杆作为主支撑轴，将枢轴螺栓连接在吸盘底座的旋钮螺栓之间，通过操作螺栓枢轴脚来提升钢底座的稳定性，避免支架受屏幕重量影响出现侧翻、滑落的问题。夹持端采用星形塑料旋钮配合压块的锁紧结构，旋钮的多瓣外形方便徒手施力，无需额外工具即可完成屏幕夹持松紧度的调整，夹持接触位置设置了软质缓冲垫，避免锁紧时刮伤屏幕外壳，同时增大接触摩擦力防止屏幕滑脱。

安装边界方面，吸盘底座适配光滑平整的桌面、设备金属外壳表面，有效吸附直径不小于70mm即可完成固定，主支撑钢杆直径为8mm，垂直方向可调整高度范围在0-120mm之间，能够适配不同高度的视线需求；屏幕夹持端可适配厚度10-25mm的USB屏幕外壳，水平方向可360度旋转，俯仰角度调整范围覆盖-15度到45度，满足不同观测角度的需求。

实际使用中，支架的锁紧结构经过受力校核，当夹持重量不超过500g的小尺寸USB屏幕时，各连接节点无松旷、位移问题，吸盘底座在清洁的光滑表面上可提供不小于30N的吸附力，正常操作调整角度时不会出现底座脱开的情况。设计过程中优先考虑了零件的复用性，除了定制的连接压块与夹持旋钮外，其余标准件均可从现有工装配件中选取，降低了加工与装配成本，同时整体结构无突出尖锐棱角，桌面使用时不会剐蹭操作人员手臂，各活动节点的阻尼设置适中，调整角度时无需过大的操作力，调整完成后可保持位置固定，不会出现屏幕自行下垂偏移的问题。
