滚轮摆杆式行程限位检测装置结构

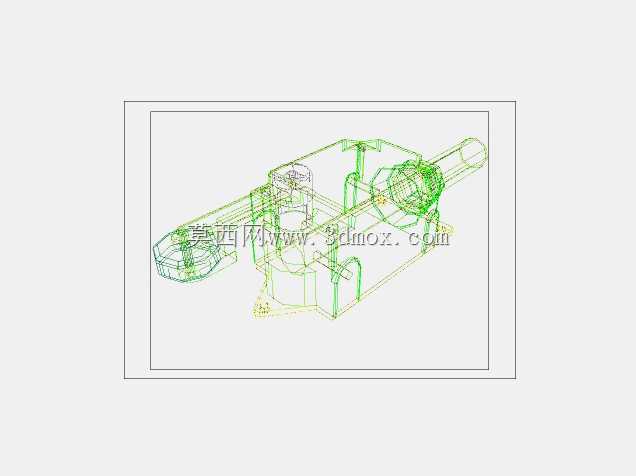

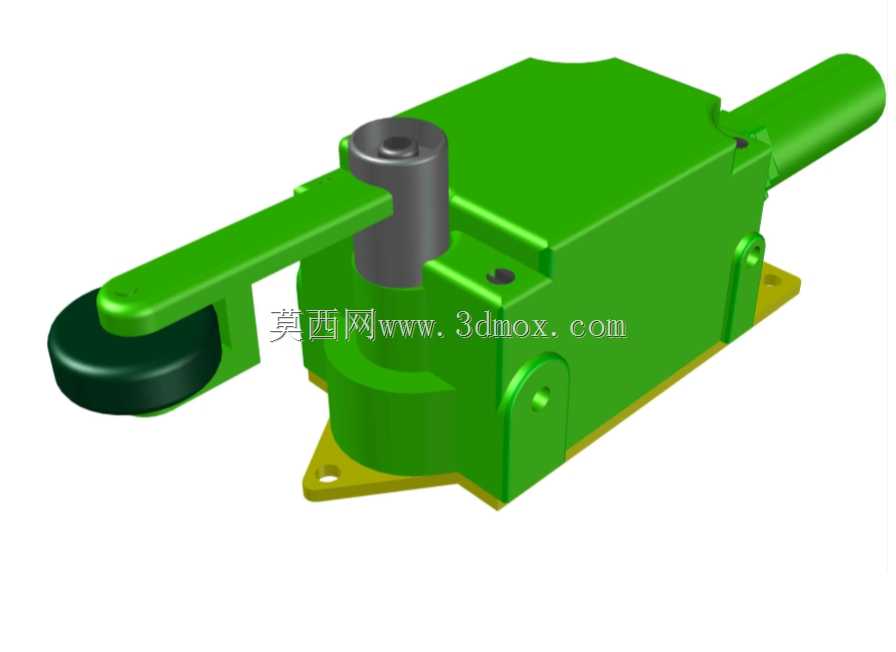

这款滚轮摆杆式检测装置，是自动化生产线、机床进给系统、物料输送线里常用的位置反馈元件，核心作用是将运动部件的机械位移转化为开关量电信号，实现设备的行程限位、原点复位、位置到位检测功能，避免运动部件超程碰撞，或是给控制系统传递工位到位的触发信号。从结构设计来看，主体采用封闭的盒式壳体，能在多粉尘、少量切削液飞溅的车间环境下保护内部触点结构，壳体底部延伸出带安装孔的固定支脚，两个安装孔的孔位间距符合常规低压电器安装尺寸规范，安装时可直接通过螺栓固定在设备机架的预设安装面上，不需要额外加工转接板，降低现场安装的适配成本。前端伸出的摆杆末端搭载耐磨尼龙滚轮，工作时滚轮直接与运动部件的触发撞块接触，相比刚性摆杆直接碰撞的结构，滚轮的滚动接触能大幅降低摩擦损耗，延长摆杆的使用寿命，同时摆杆的触发角度经过校准，在撞块推动摆杆偏转至设定角度时，内部触点就能可靠切换，不会出现触发滞后或是误触发的情况。侧面伸出的接线端采用护套结构，方便现场布线时接入设备控制回路，接线端的出线方向与安装面平行，不会占用设备侧面的额外安装空间，适合安装空间紧凑的设备工位。设计过程中，摆杆的转轴位置做了耐磨衬套结构，能承受长期往复摆动的磨损，壳体的边角做了圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员，整体外形的长宽高尺寸适配多数工业设备的安装预留空间，不需要对原有设备的安装位做改造就能直接替换同类型的老旧检测元件。在输送线的工位阻挡机构处，这款装置可以检测工装板的到位位置，触发阻挡气缸动作；在机床的进给轴行程两端，它可以作为硬限位保护元件，在软限位失效时强制切断进给回路；在小型冲压设备的滑块行程处，它可以检测滑块的回程到位信号，保障上下料动作的安全联锁。
