电池控制器用多形态控制线圈结构

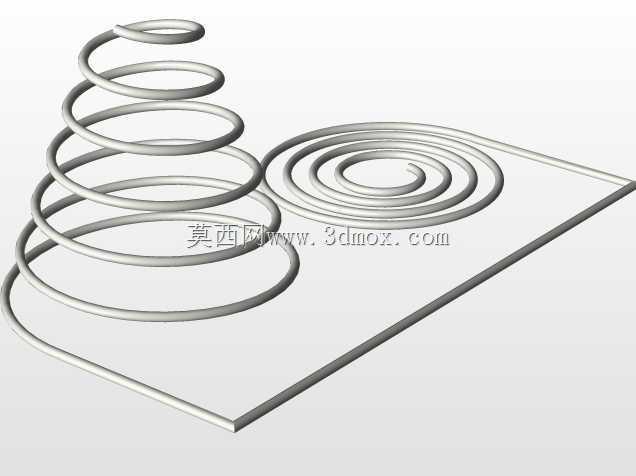

在电池控制器的结构设计中，线圈作为核心的导电与电磁感应部件，其形态设计直接决定了控制器的空间利用率、导电稳定性与装配适配性。本次呈现的控制线圈结构，整合了三种不同的绕制形态，分别适配电池控制器内部不同的安装空间与功能需求。其中锥形螺旋段主要用于控制器内部需要渐变电感量的回路区域，从底部大圈径到顶部小圈径的渐变设计，能够在有限的垂直安装空间内实现电感参数的线性调整，同时锥形结构的自承力更强，不需要额外的绝缘骨架支撑就能保持形态稳定，减少了骨架占用的装配空间，适合控制器内部空间局促的高压采样回路使用。平面涡卷段则是针对控制器内部PCB板表面的贴装需求设计，整个线圈平铺在同一平面上，圈与圈之间保持均匀的绝缘间隙，能够直接贴合在PCB板的预留焊盘区域，不需要额外的固定支架，焊接后即可实现平面方向的电磁感应功能，多用于控制器的电流采样回路，平面结构不会额外增加PCB板上方的垂直高度，适配薄型化控制器的设计需求。连接直段则承担不同形态线圈之间的导通与定位作用，直段的弯折角度经过精确计算，能够刚好卡在控制器壳体的预设卡槽内，不需要额外打胶或者螺丝固定就能完成线圈的整体定位，装配时只需要将直段卡入卡槽，再将两端的接线端焊接到对应触点即可完成安装，大幅提升了产线的装配效率。从设计思路来看，整个线圈采用等线径的金属线材一体绕制成型，没有额外的拼接焊点，避免了多段焊接带来的接触电阻增大问题，保证了大电流通过时的导通稳定性，线材表面的绝缘涂层均匀覆盖所有绕制段，圈与圈之间的间隙控制在绝缘涂层耐压阈值的安全范围内，不会出现匝间击穿的问题。安装边界方面，锥形螺旋段的最大圈径与平面涡卷段的最大外径保持一致，直段的延伸长度刚好匹配控制器壳体的内部宽度，整个线圈放入壳体后不会与周边的电容、MOS管等元器件发生干涉，垂直方向的最高高度低于壳体内腔的净空高度，合盖时不会出现线圈被压变形的情况。实际应用中，这种多形态整合的线圈不需要搭配多个独立线圈来实现不同回路的功能，减少了控制器内部的零部件数量，降低了BOM成本，同时一体结构的抗振动性能更好，在车载电池控制器这类存在持续振动的使用场景下，不会出现线圈移位、匝间短路的问题，能够长期稳定维持电磁参数的一致性，保障电池控制器的采样精度与控制可靠性。
