电脑散热轴流风扇结构设计

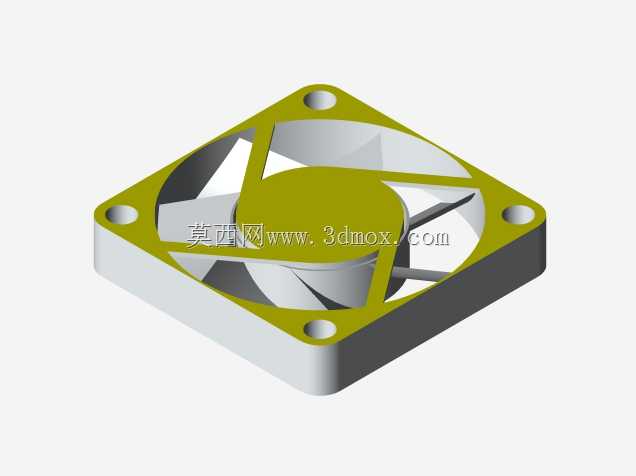

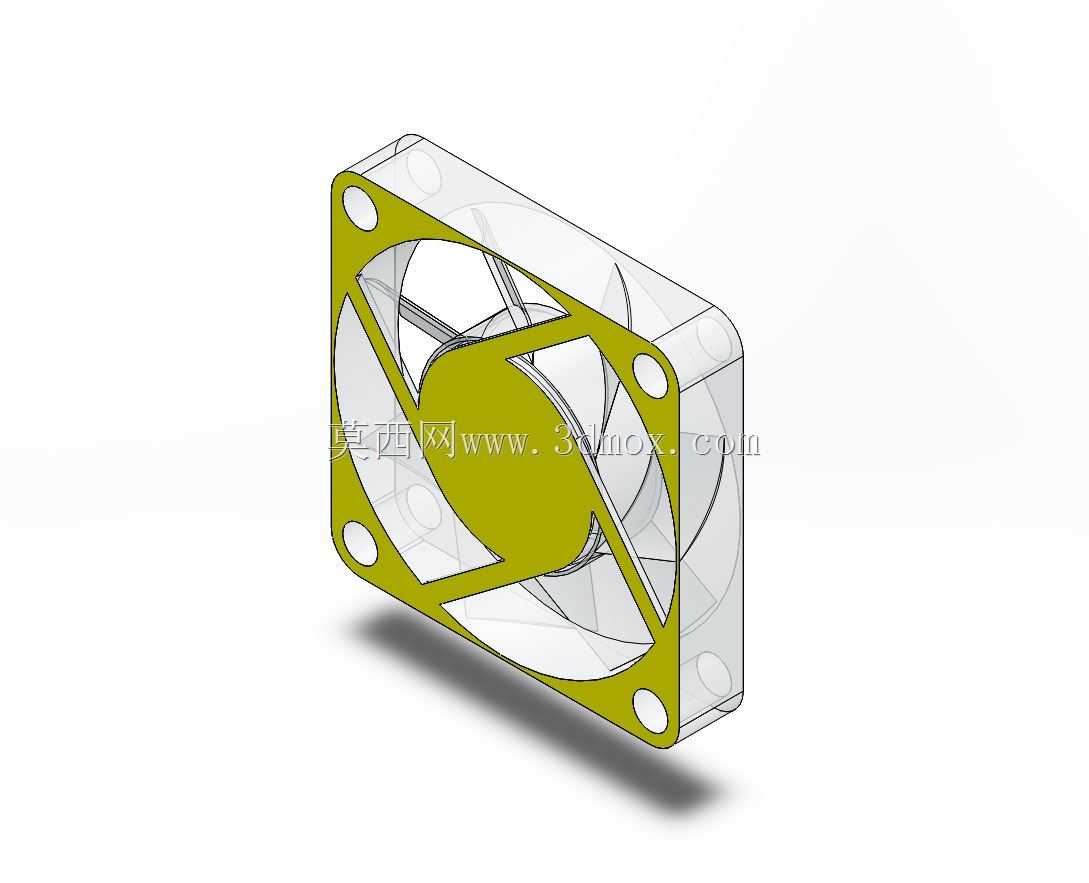

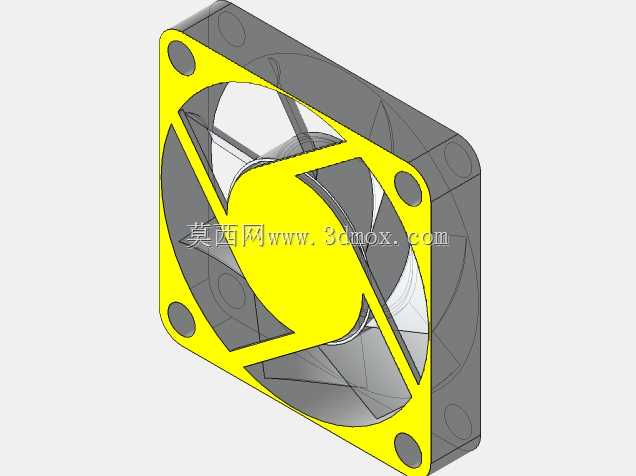

在消费电子硬件散热领域，小尺寸轴流风扇是机箱、小型工控设备、嵌入式计算单元里最常见的主动散热部件，这款方形轴流风扇的结构设计完全贴合PC硬件的安装适配逻辑，日常使用中主要通过定向气流带走CPU、显卡、主板供电模块等发热元件堆积的热量，避免电子元件因结温过高触发降频、寿命折损甚至硬件烧毁的问题。从安装边界来看，这款风扇采用标准方形外框设计，四个角预留了沉头安装孔位，孔位间距匹配常规80mm规格机箱风扇的安装尺寸，安装时既可以通过橡胶减震钉固定在机箱冲孔网面板上，也能通过自攻螺丝固定在散热鳍片模组的支架上，外框厚度控制在常规25mm区间，不会超出机箱内部的硬件安装间隙，避免和内存条、主板散热装甲产生物理干涉。设计思路上，这款风扇的外框做了圆角过渡处理，既减少了安装时的锐边割手风险，也能降低气流经过框体边角时的湍流损耗，中间的轮毂区域做了圆弧导流造型，引导气流从进风侧平顺流向出风侧，扇叶采用后掠式曲面设计，在相同转速下能获得更高的风压与风量，同时降低扇叶切割气流产生的高频风噪，适配日常办公、家用场景对低噪音的使用需求。实际应用场景中，这类小风扇除了用在台式电脑机箱的进出风位，还可以适配小型NAS存储设备、迷你主机、路由器改装散热、工业控制板卡的主动散热场景，部分同结构的风扇还能通过调整供电电压适配12V、5V的不同供电环境，满足不同设备的供电接口要求。结构细节上，扇叶与外框之间预留了均匀的转动间隙，既避免扇叶转动时蹭到外框产生异响，也不会因为间隙过大导致气流回流损失风压，外框的进风侧做了微倒角处理，引导周边空气更顺畅地进入扇叶做功区域，出风侧的框体边缘做了平直设计，方便贴合散热鳍片或者防尘网，减少安装缝隙的漏风问题。从建模逻辑来看，这款模型完整还原了风扇的外框、扇叶、轮毂、安装孔位的全部结构特征，既可以作为硬件散热改造的安装适配参考，也能作为电子设备结构设计时的散热部件选型参考，帮助结构工程师在整机布局阶段提前预留风扇的安装空间，核算风道走向，避免后期样机阶段出现散热能力不足、安装位置干涉的问题。
