桌面嵌入式圆形USB集线扩展外壳结构

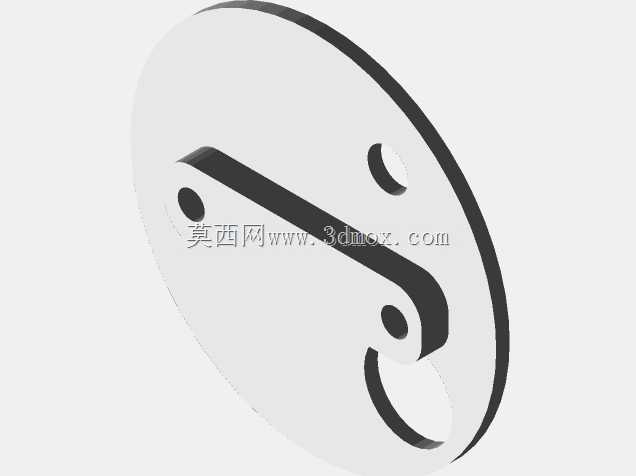

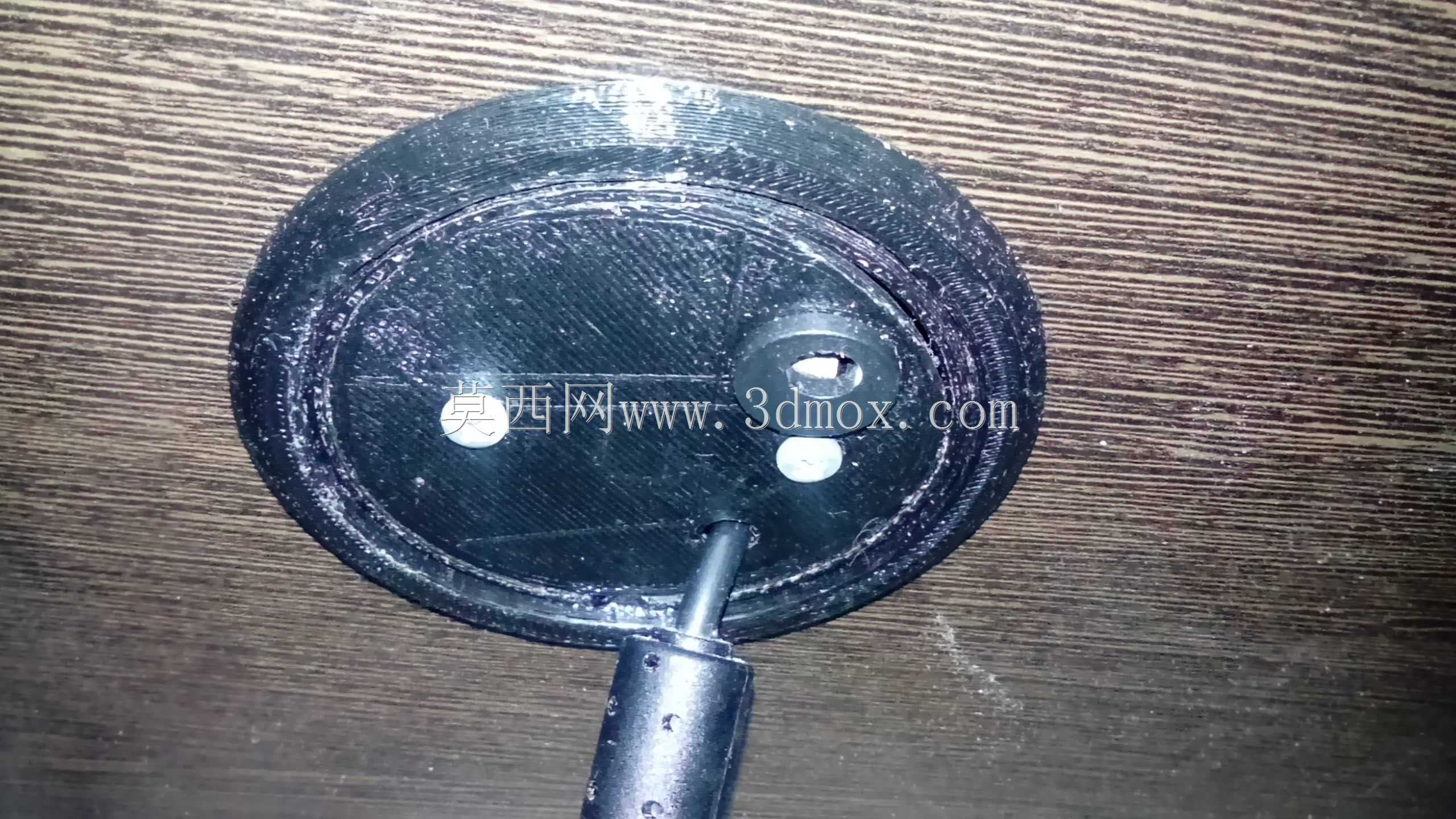

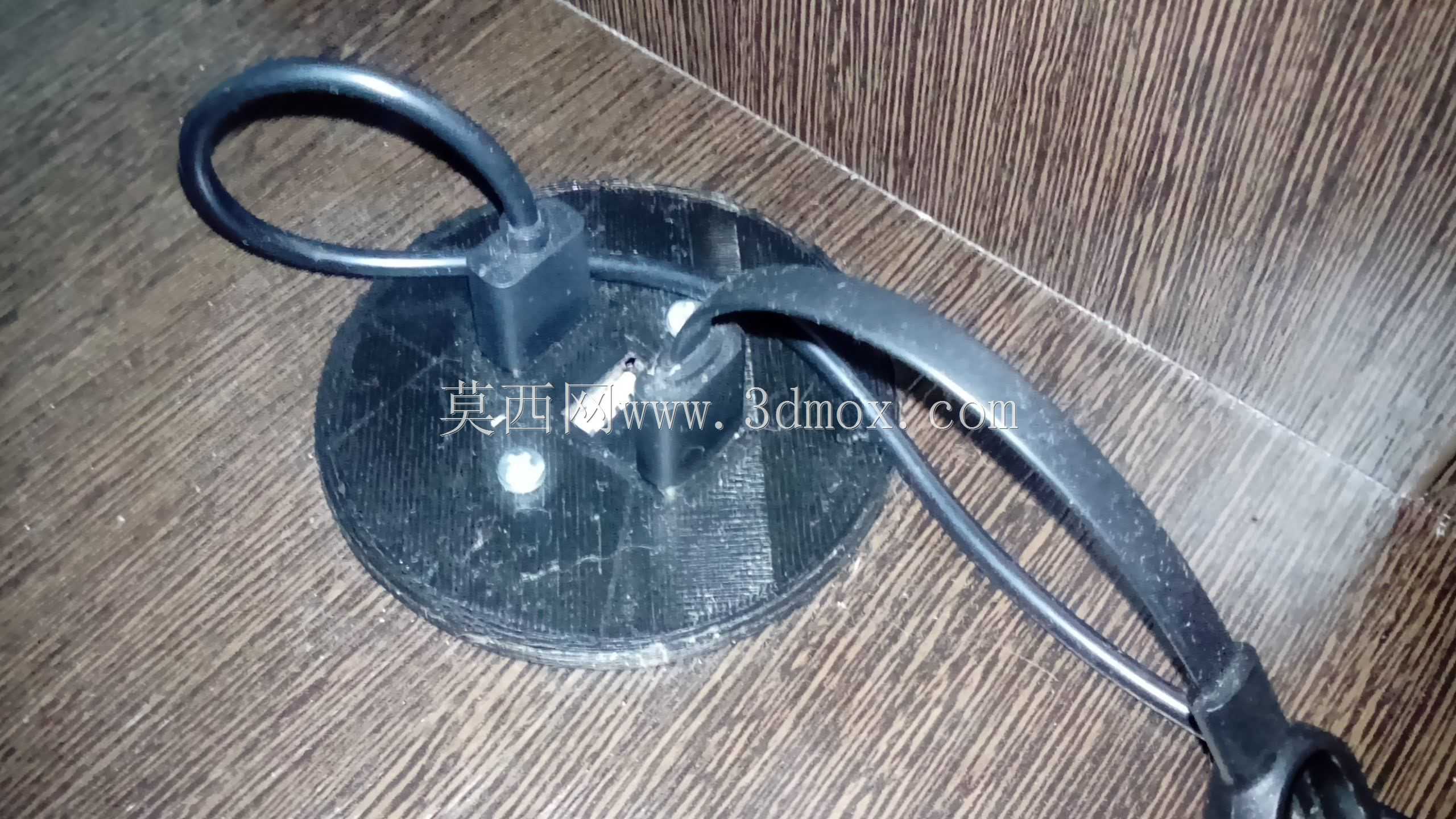

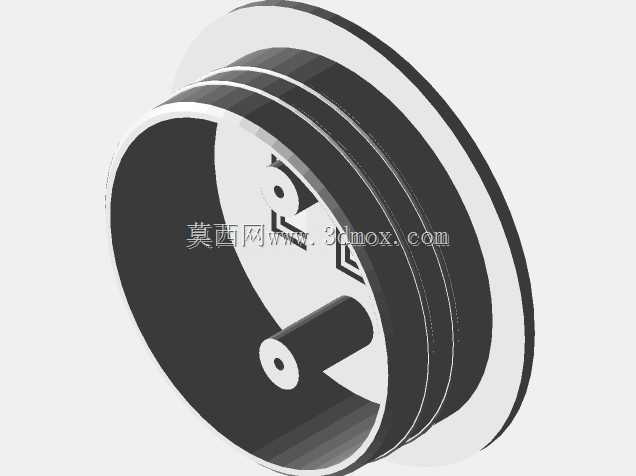

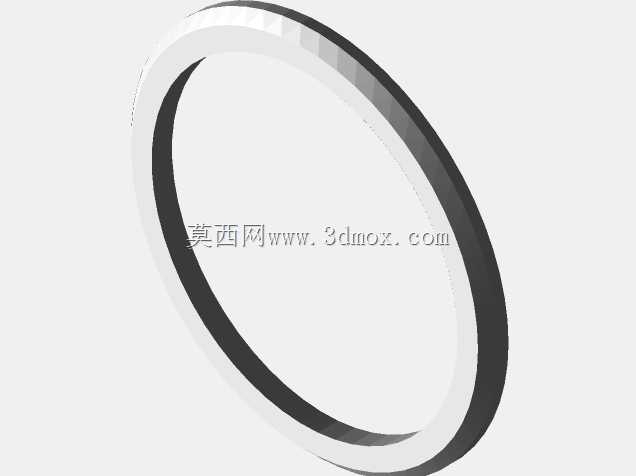

这款嵌入式USB集线器外壳，主要面向桌面集成类的外设扩展场景设计，常见于办公工位、会议桌、电竞桌、工业操作台的台面内嵌安装需求，解决桌面外置集线器线材杂乱、占用桌面操作空间、易被碰落移位的实际使用痛点。从实际使用场景来看，日常办公场景下，工位台面往往需要外接U盘、鼠标接收器、充电线、加密狗等多类USB设备，外置集线器随意放置会导致线材缠绕，清理桌面时容易误碰导致设备连接中断，而嵌入式安装的结构可以将集线模块完全藏于台面下方，仅保留接口端与台面齐平，既保持桌面整洁，也能避免外力磕碰导致的接口松动、设备脱落问题。从功能特性来看，外壳采用圆形盘式基座结构，基座边缘做了贴合台面的薄边设计，安装时仅需在台面对应位置开出匹配直径的圆孔，将基座从台面上方嵌入后，依靠基座边缘的法兰面承托在台面表面，下方可通过卡扣或者锁紧圈完成固定，不需要额外打螺丝孔破坏台面整体结构，安装拆卸都十分便捷，适配常见的15-30mm厚度的人造板、实木、防火板等各类桌面材质。外壳上预留的出线位做了圆角过渡处理，避免线材长期弯折出现外皮破损、内部线芯断裂的问题，出线方向可以根据桌下走线需求调整，适配不同的桌下线槽布局，不会和桌下的键盘托架、抽屉结构产生干涉。设计思路上，外壳整体做了等壁厚处理，适配注塑成型的工艺要求，壁厚均匀可以避免注塑过程中出现缩痕、缺胶、变形等缺陷，内壁预留了USB电路板的安装柱位，柱位高度匹配常规USB-HUB电路板的安装尺寸，不需要额外做结构修改就能直接装配通用的集线电路板，接口位置的开孔公差控制在合理范围，既能保证USB接头插拔顺畅，也不会出现间隙过大导致的电路板晃动问题。外壳表面做了细磨砂纹理处理，既可以避免日常使用留下指纹划痕，也能和常见的哑光桌面材质质感保持协调，不会显得突兀。从安装边界来看，圆形基座的直径控制在常规桌面开孔的通用尺寸范围内，嵌入台面后突出台面的高度不到2mm，不会影响手臂在桌面的正常挪动，放置文件、键盘鼠标时也不会被基座硌到，基座下方的容纳腔深度预留了足够的空间，除了放置集线电路板之外，还能预留出线材弯折的空间，避免安装时线材被挤压导致接触不良。在工业操作台场景下，这类嵌入式集线外壳还能适配设备调试时的临时数据传输需求，操作人员不需要俯身到桌下寻找主机接口，直接在台面就能完成U盘插拔、设备调试连接的操作，提升作业效率。
