壁挂式一体机背部接口与安装结构设计

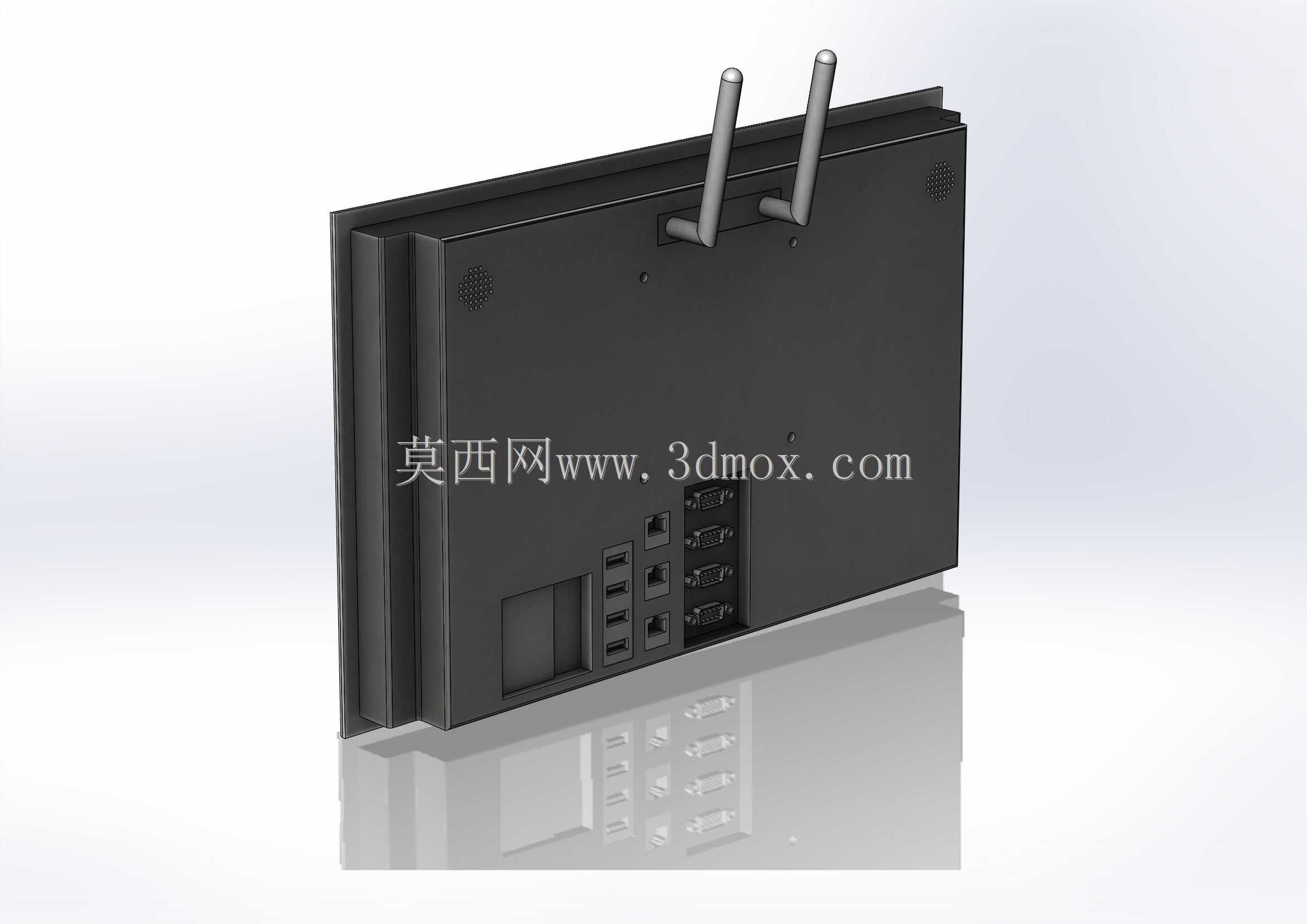

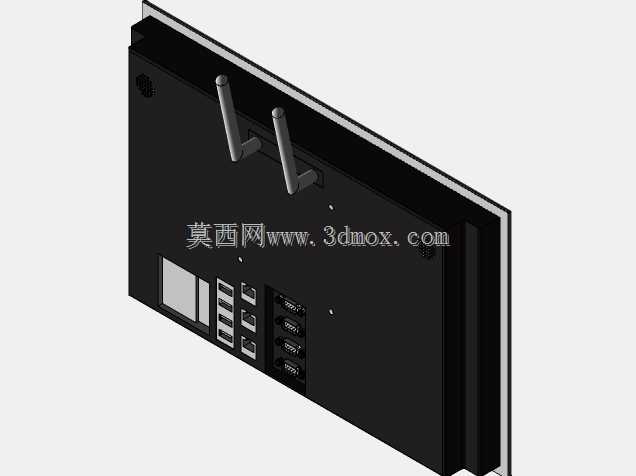

日常办公场景里的壁挂式一体机，很多人只关注正面的显示效果，很少留意背部结构对实际安装、使用维护的影响，这个模型还原的就是这类设备背部的完整结构细节。从实际工程落地的角度看，这类设备的背部设计首先要匹配VESA标准壁挂支架的安装孔位，模型里背部上方的两个金属挂杆，就是对应壁挂支架的卡接点位，安装时不需要额外打孔，直接将设备挂装在预先固定在墙面的支架卡扣上即可，安装边界要预留至少30mm的墙面间隙，既保证走线空间，也能避免背部散热孔被墙面封堵影响散热。接口区域集中布置在背部下侧的凹槽内，这样的布局是考虑到壁挂安装后，设备下沿距离墙面有足够的操作空间，插拔HDMI、USB、音频接口、电源接口的时候，不需要把设备从支架上拆下来，运维人员站在设备下方就能完成接线操作，凹槽的深度刚好能容纳接头尾部的线材，不会出现线材弯折角度过大导致接触不良的问题。背部表面的格栅区域是进风散热通道，对应内部主板、电源模块的发热点位，格栅的开孔方向做了斜切处理，既能保证通风量，也能避免灰尘直接垂直落入设备内部，减少日常维护的清灰频率。背部两侧的内凹点位是内置扬声器的出声孔，位置避开了壁挂支架的遮挡区域，不会因为挂装导致声音被墙面反射闷堵。整个背部的壳体做了阶梯式的厚度设计，靠近接口区域的壳体厚度稍大，用来容纳接口座的焊接固定结构，靠近上方挂杆的区域厚度稍薄，能减轻设备整体重量，降低壁挂支架的承重负载。设计时还考虑了平放检修的场景，背部四个边角的凸起胶垫位置，刚好能在设备平放桌面时支撑起整个机身，不会刮蹭背部的壳体漆面，也能避免接口直接接触桌面造成挤压变形。这类结构设计在商用办公、教学触控一体机、工业工位显示终端上都有广泛应用，建模时还原的每一处结构细节，都对应实际生产装配、安装运维中的实际需求，没有多余的装饰性结构，所有的造型特征都服务于功能实现。
