壁装式户外庭院照明灯具结构设计

　　这款壁装式户外照明灯具的结构设计，首先要适配户外庭院、园区步道、建筑外墙侧装的照明场景，区别于常规立杆式路灯，它直接依托建筑外墙、围墙立柱完成固定，不需要额外开挖基础做立杆预埋，适合老旧园区照明改造、别墅庭院外墙补装、商业街区沿街墙面亮化这类施工空间受限的场景，安装作业不需要大面积破坏地面铺装，后期维护也不用动用登高车靠近立杆，站在墙面旁的检修梯上就能完成光源、电气部件的更换。

　　从实际用途来看，它的核心作用是覆盖墙面下方3-5米半径的步道区域照明，光线向下投射避免直射行人眼部造成眩光，同时上盖的封闭结构可以完全遮挡内部光源与电气组件，避免雨天积水、落叶堆积造成的电路故障，侧面的开放式框架结构既可以减轻整体自重，也能让灯具内部的热量自然散出，避免长期点亮时内部积热缩短光源使用寿命。

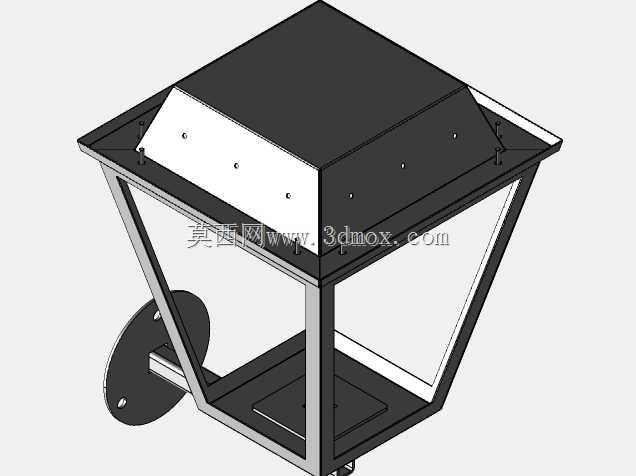

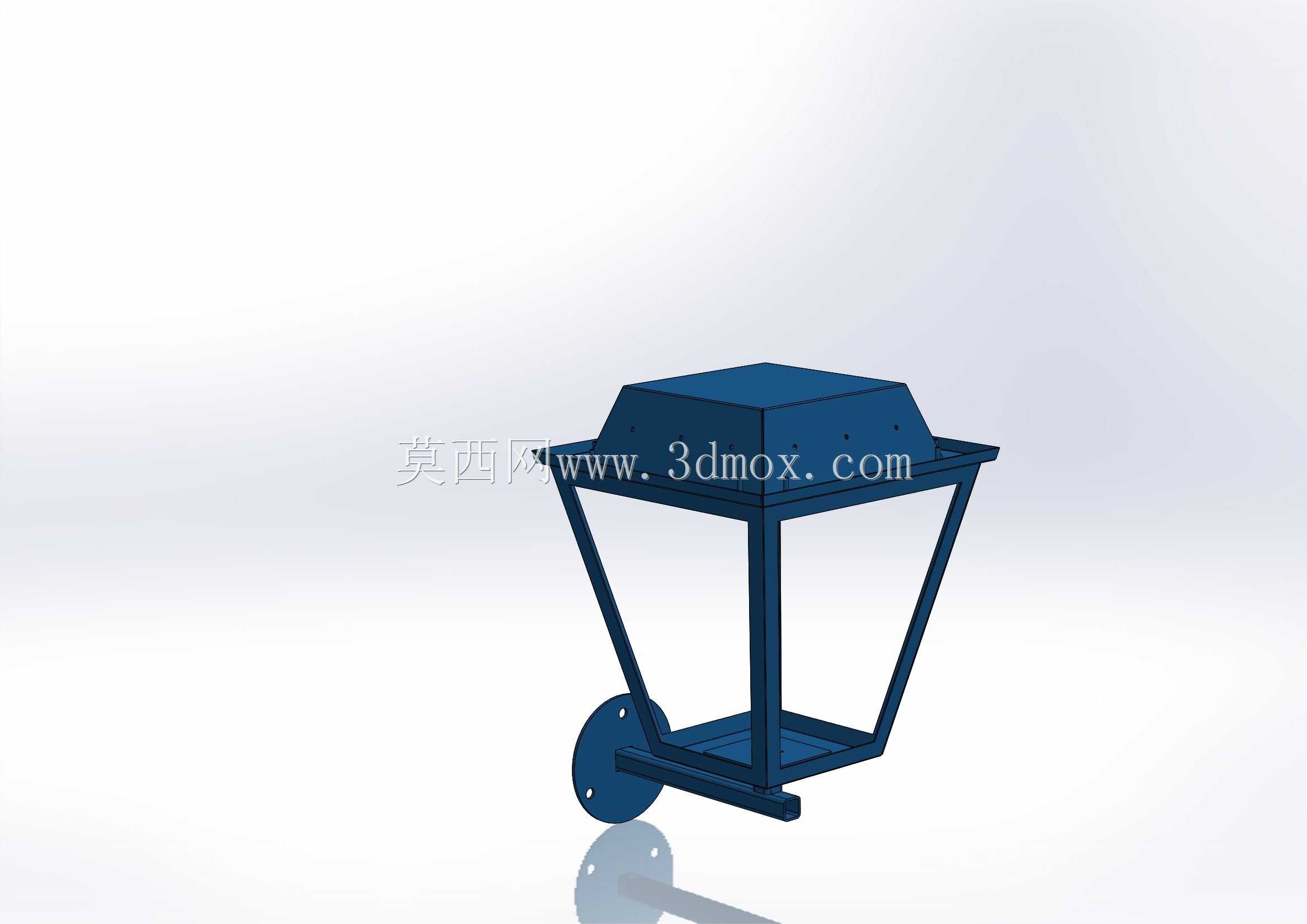

　　功能特性上，整个结构分为三个核心部分：壁挂安装法兰、梯形支撑框架、顶部光源安装仓。壁挂法兰采用圆盘式结构，上面预留三个均匀分布的安装孔，可以适配膨胀螺栓直接固定在混凝土墙面、砖墙上，法兰和支撑框架之间做了加强筋过渡，避免长期受风力载荷、自重载荷出现焊缝开裂或者连接变形；梯形支撑框架采用等截面型材弯折焊接成型，上宽下窄的结构既可以扩大顶部光源仓的安装空间，也能缩小底部和安装法兰的连接尺寸，减少墙面占用面积，框架的型材边缘都做了圆角过渡，避免安装维护时划伤作业人员；顶部光源安装仓是带斜度的盒体结构，上表面做了3度的排水坡度，降雨时积水会顺着坡度自然流下，不会在顶面长期积存造成锈蚀，仓体内部预留了光源驱动板、接线端子的安装位，侧面和框架连接的位置预留了走线孔，电源线可以顺着支撑框架的型材内腔走线，完全隐藏线路避免户外紫外线老化线路外皮。

　　设计思路上，整个结构优先考虑户外长期使用的可靠性，所有连接位置都避免出现朝上的敞口缝隙，防止积水积灰；结构件的壁厚选择兼顾强度和自重，整体重量控制在单人可以托举安装的范围内，不需要额外的吊装辅助；安装法兰的孔位按照常规外墙膨胀螺栓的通用间距设计，不需要现场重新打孔适配，降低现场施工的调整工作量。框架的倾斜角度经过反复调整，既保证顶部光源仓的投射角度刚好覆盖下方步道区域，也避免角度过陡造成框架受力不合理，在沿海多风区域使用时，倾斜的框架侧面可以分散部分风载荷，减少对安装法兰的拉力。

　　外形尺寸与安装边界方面，整个灯具的横向最大宽度不超过400mm，顶部光源仓的尺寸刚好适配常规10W-20W的LED集成光源，安装后突出墙面的距离控制在350mm以内，不会占用步道的通行空间，避免行人碰撞；安装法兰的直径为120mm，固定孔中心距为80mm，适配M8规格的膨胀螺栓，安装时只需要在墙面上打出三个对应深度的钻孔，固定法兰之后再把框架和光源仓依次组装上去即可，不需要复杂的现场焊接作业。底部框架和法兰的连接位置做了定位止口，现场组装时不需要反复调整水平角度，对准止口拧紧紧固件就能保证光源仓的水平度，避免安装后出现照明角度偏移的问题。另外整个结构的所有外露金属件都预留了喷塑处理的工艺余量，边角位置不会因为涂层厚度不均出现露底锈蚀的问题，适合在多雨、多尘的户外环境长期使用，日常维护只需要定期擦拭顶面的积灰、检查紧固件是否松动即可，不需要复杂的保养作业。
