东芝壁挂式触控一体机外观结构设计

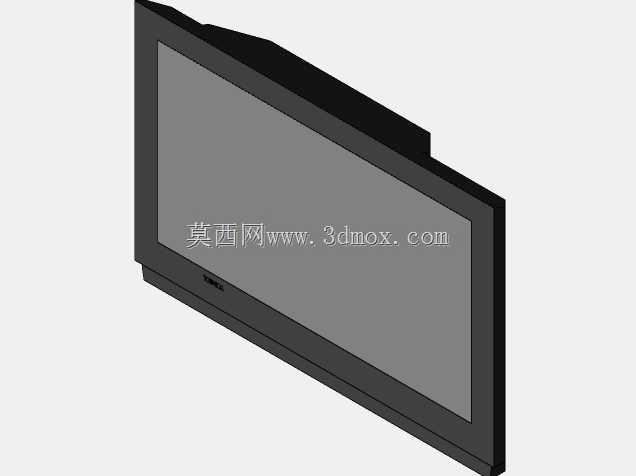

　　这款壁挂式触控一体机的结构设计，首先围绕工业现场的人机交互场景做了边界适配，整机采用窄边框压铸前框搭配钣金后壳的组合，前框边缘做了R3的圆角过渡，既避免安装运维过程中的磕碰划伤，也能在嵌入式安装时与墙面或设备柜体的安装孔位形成更好的贴合度，不会出现边缘翘边的问题。从安装边界来看，整机厚度控制在45mm以内，背部预留了标准100*100mm的VESA壁挂孔位，同时兼容嵌入式卡扣安装，不管是挂装在生产车间的立柱上，还是嵌入到自动化设备的操作柜体面板，都不需要额外做转接件加工，能直接适配常规的工业安装场景。

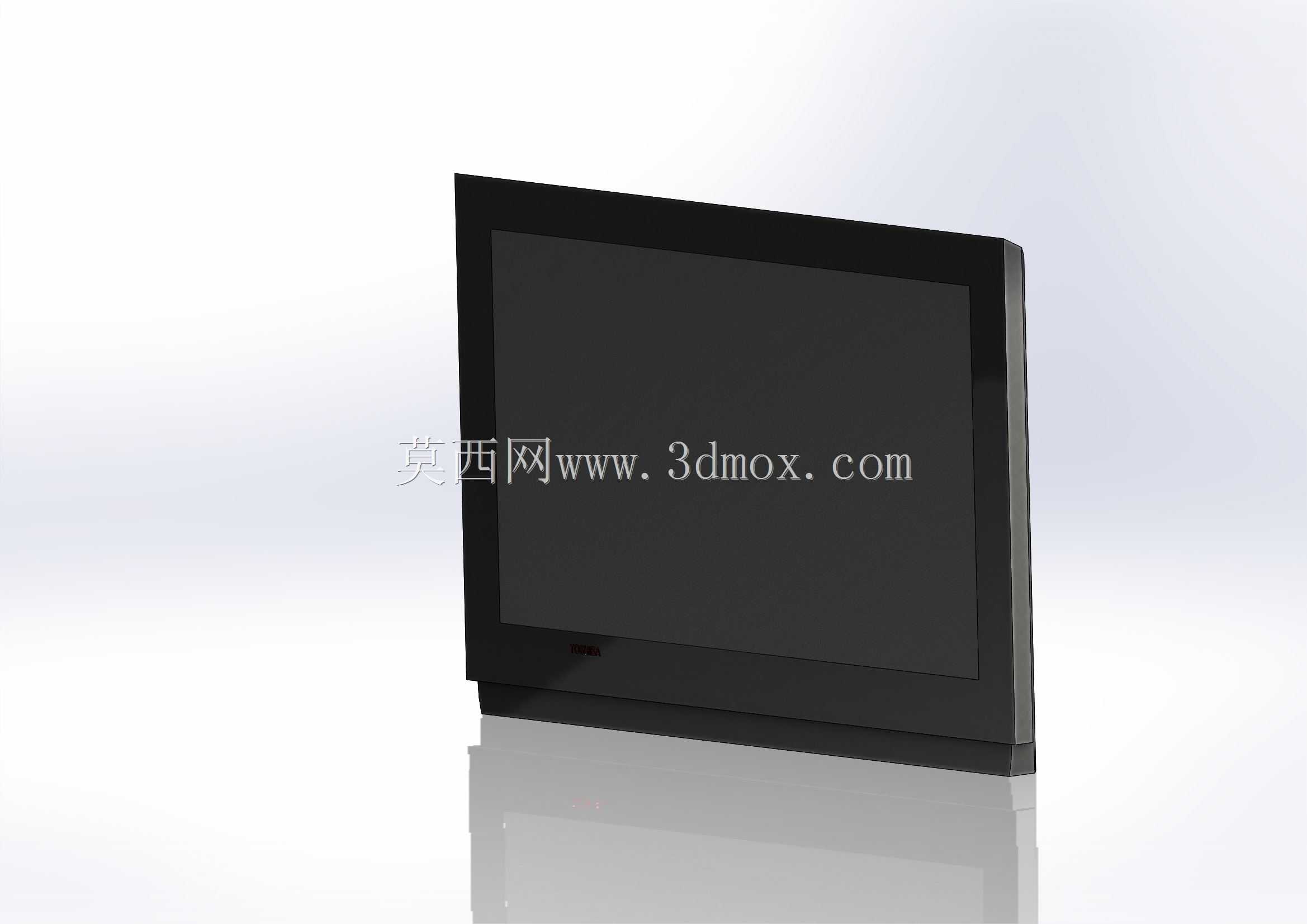

　　在功能特性的设计考量上，屏幕正面做了全贴合的钢化玻璃防护层，表面做了防眩光蚀刻处理，在车间强光照射的环境下也不会出现大面积反光，操作人员站在1.5米的常规操作距离就能清晰识别屏幕上的参数信息，触控层采用电容式感应设计，支持戴薄劳保手套操作，适配生产现场操作人员的实际使用习惯，不需要特意摘除手套就能完成参数调整、设备状态查询的操作。设备的接口全部集中在背部下方的内凹区域，包含电源接口、以太网口、USB通讯口以及串行通讯接口，内凹的结构设计能让接线完成后线缆自然向下弯折，不会突出到设备背部平面以上，避免壁挂安装时线缆被挤压变形，同时接口区域预留了防水胶条的安装槽，在有少量飞溅液体的加工场景下，能避免液体顺着接口缝隙渗入设备内部。

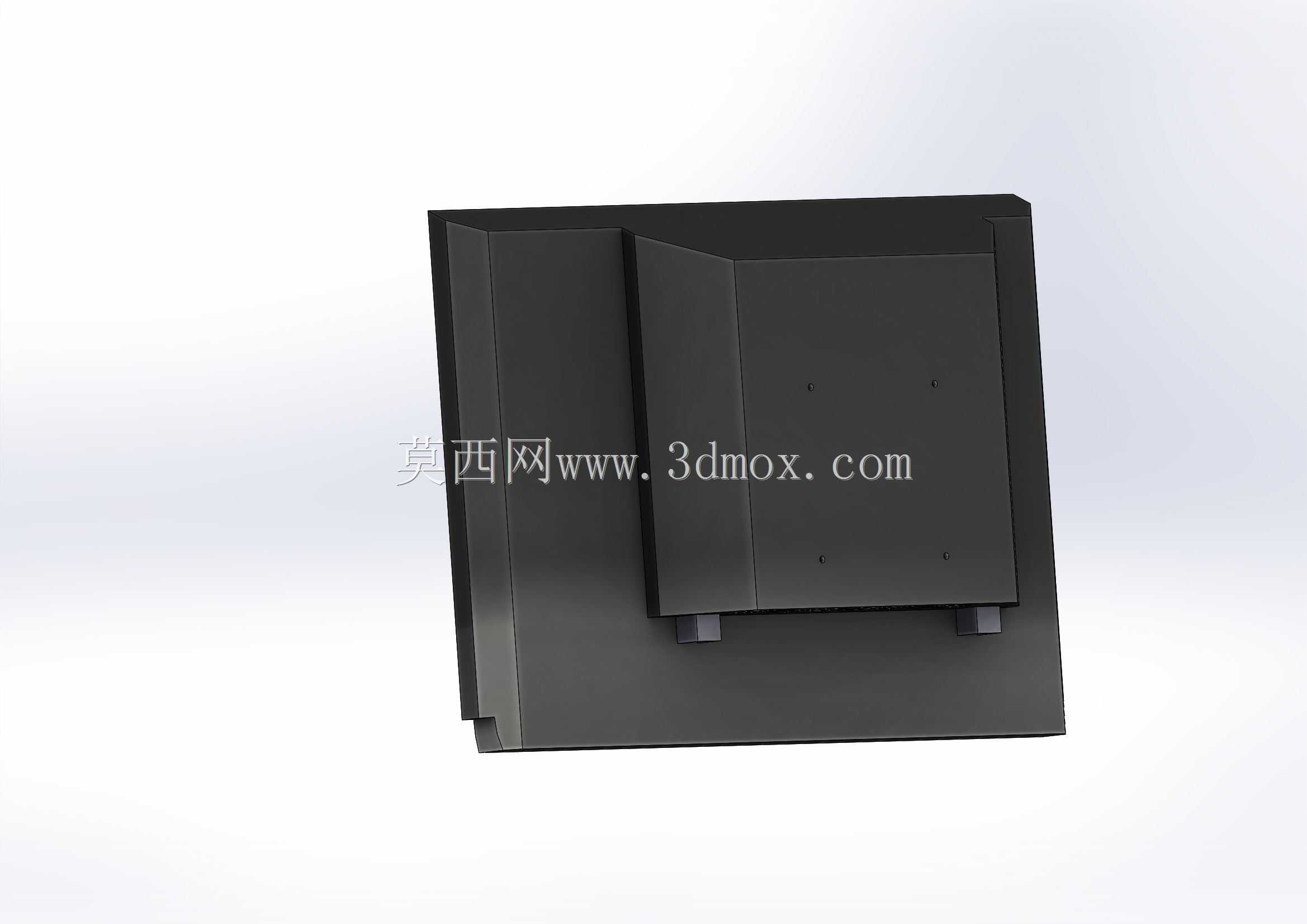

　　从散热结构的设计思路来看，这款设备没有采用外露的散热孔设计，而是通过后壳的钣金冲压形成多道平行的散热筋，内部热量通过导热硅胶片传导到后壳金属结构上，依靠大面积的金属外壳自然散热，既避免了粉尘、金属碎屑从散热孔进入设备内部造成电路故障，也减少了散热风扇带来的积尘问题，适配多粉尘的加工车间长期稳定运行的需求。设备底部预留了隐藏式的物理按键，包含电源开关、屏幕亮度调节按键，平时按键被底部的装饰条遮挡，不会被误触，需要运维调试的时候可以翻开装饰条操作，兼顾了外观的整体性和运维的便利性。

　　在实际应用场景中，这类一体机可以作为生产工位的人机交互终端，对接产线的PLC控制系统，实时显示设备的运行参数、产量统计、故障报警信息，操作人员可以直接在屏幕上完成工艺参数的调整、设备启停操作，相比传统的按钮式操作面板，能显示更丰富的信息，也能简化操作面板的布线结构。同时也可以作为车间的信息发布终端，挂装在车间通道位置，显示生产进度、安全提示信息，或者嵌入到自助服务设备、检测设备中作为操作显示终端使用。

　　结构设计上，前框和后壳采用卡扣加螺丝的双重固定方式，接缝处的缝隙控制在0.3mm以内，既保证了外壳的连接强度，也能避免粉尘从接缝处进入，内部的电路板安装位预留了减震泡棉的安装空间，在有设备振动的安装场景下，能缓冲振动对电路板的冲击，避免出现接插件松动的问题。屏幕的安装采用四周压条固定的方式，压条上预留了长条形的调节孔，组装时可以微调屏幕的位置，保证屏幕和前框的视窗区域对齐，不会出现黑边偏移的问题，同时压条的压力均匀分布在屏幕四周，不会因为局部压力过大导致屏幕显示出现水波纹。

　　设备的供电模块采用内置隔离电源设计，能适应工业现场电压波动较大的供电环境，避免电压骤升骤降导致设备重启或者损坏，电源模块周围做了金属屏蔽罩，既可以屏蔽电源工作产生的电磁干扰，避免影响屏幕的显示效果，也能阻挡外部的电磁干扰影响设备的稳定运行。从运维的角度考虑，后壳上预留了单独的维护窗口，不需要把整个设备从安装位拆下来，只需要拧下维护窗口的两颗螺丝，就能打开窗口更换存储模块或者检修接口电路，大幅降低了现场运维的工作量，减少设备停机维护的时间。
