工业嵌入式触控显示终端结构设计

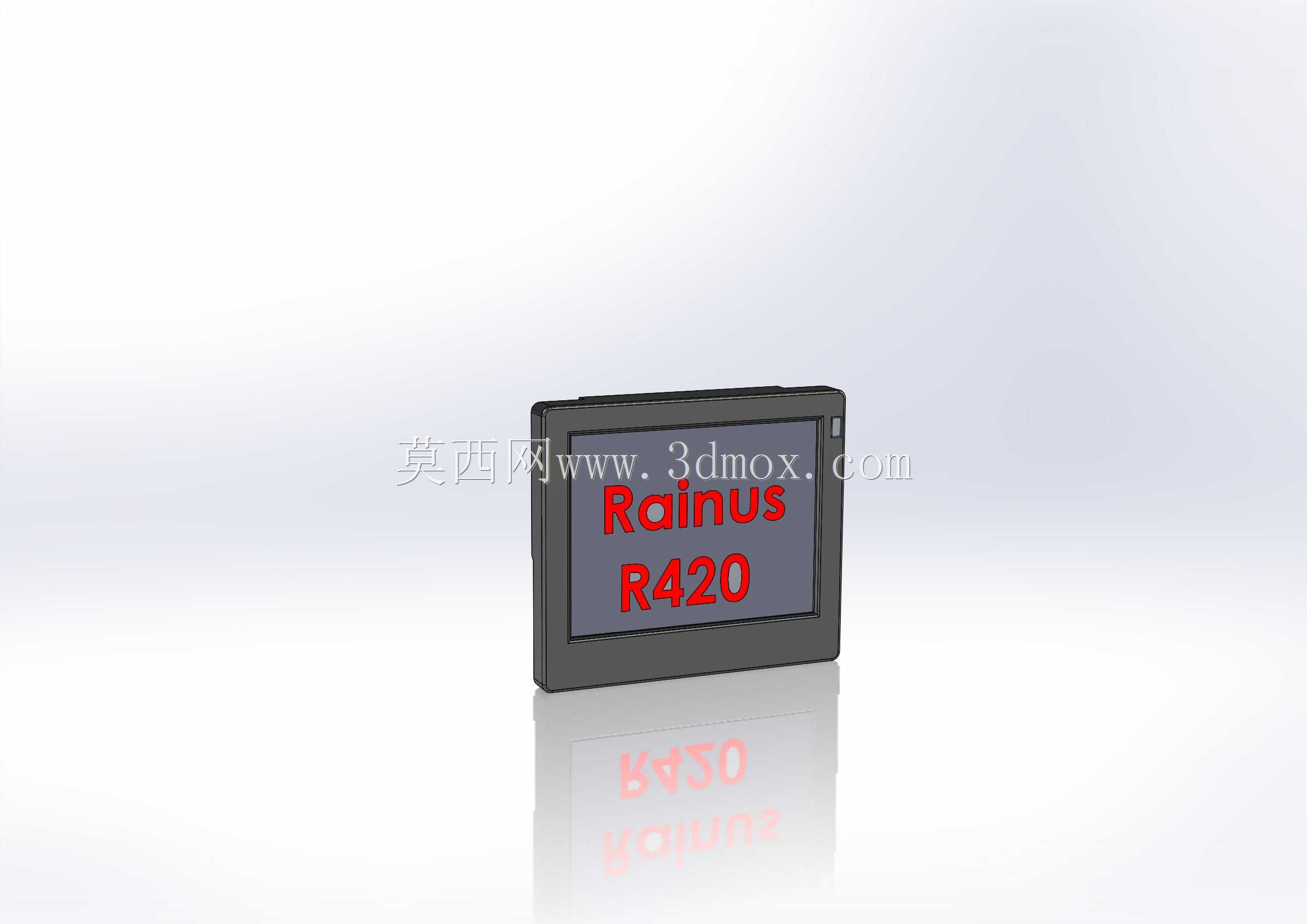

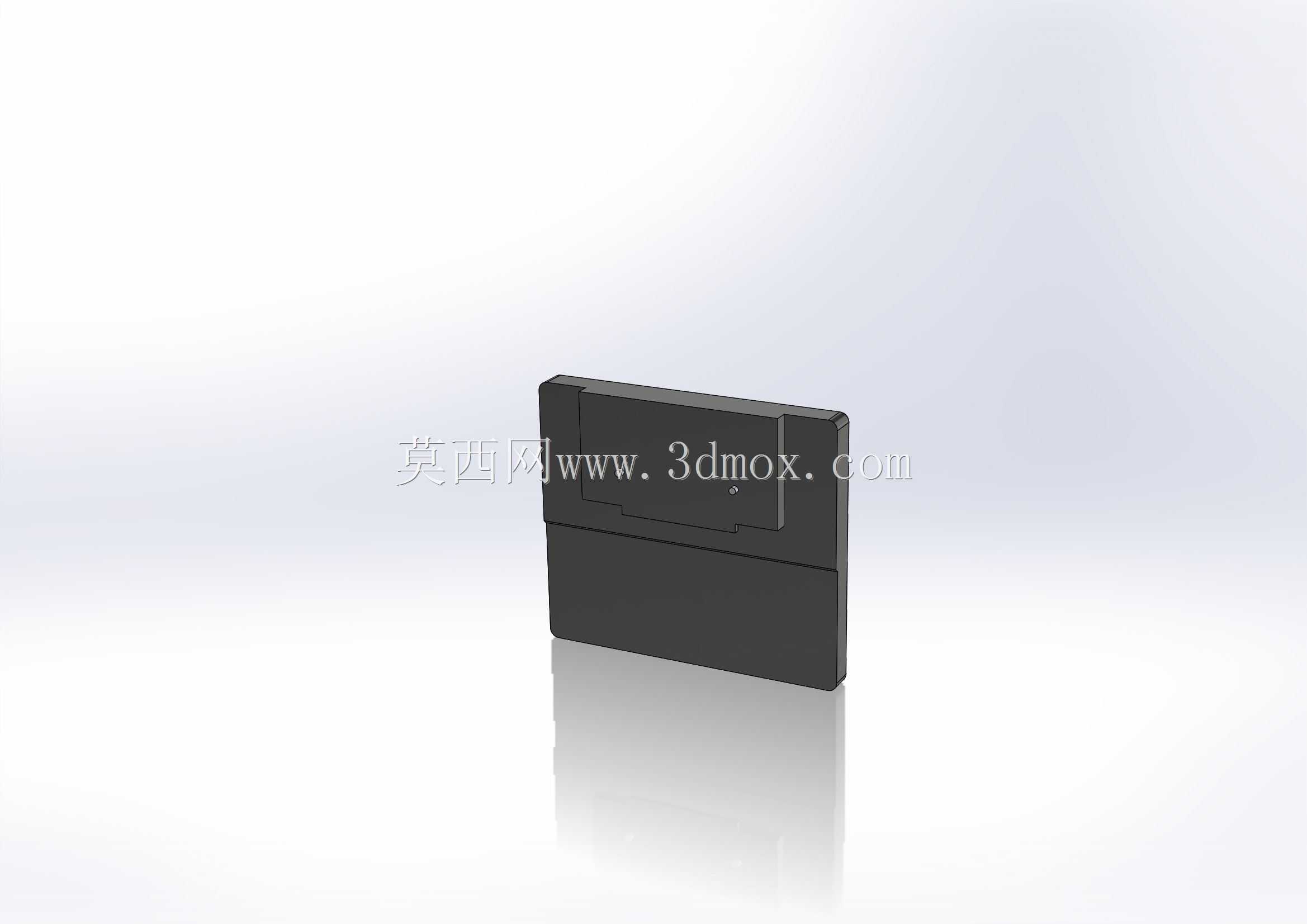

这款嵌入式触控显示终端的结构设计，完全围绕工业现场的实际安装与使用需求展开，在做三维建模阶段，首先要考虑的就是设备在控制柜、设备操作面板上的安装适配性，这类终端大多采用面板嵌入式安装，建模时需要严格卡准安装开孔的边界尺寸，外壳前框的压边宽度要控制在合理范围，既保证安装后能完全遮盖开孔缝隙，又不会占用过多面板表面的操作空间，避免和周边的按钮、指示灯排布产生干涉。从实际应用场景来看，这类触控显示终端常部署在生产线工位、自动化设备主控柜、环境监测站点、仓储物流管控节点等位置，日常使用中操作人员可能戴着手套完成触控操作，所以建模时前框的触控区域边缘做了微凸的防护边设计，既可以避免日常剐蹭直接损伤触控屏表面，也能在面板受到意外撞击时分散冲击力，降低屏幕碎裂的风险。设备的外壳采用前后壳卡扣加侧边螺丝紧固的结构，建模时特意将螺丝孔位设计在侧面隐蔽位置，安装完成后正面看不到外露的紧固件，既提升了外观的整体性，也能减少工业现场的粉尘、水汽从接缝位置渗入设备内部的概率，后壳的散热区域采用格栅式结构，建模时对格栅的开孔角度、筋位厚度都做了对应调整，在保证散热通风效率的同时，避免大尺寸异物直接进入壳体内部触碰内部电路板。在接口区域的结构处理上，建模时将电源接口、通讯接口统一排布在后壳的下侧区域，每个接口周边都做了凸起的定位筋，方便现场布线时快速对位插接，同时接口位置预留了足够的线缆弯折空间，即便是使用带屏蔽层的粗通讯线缆，也不会出现插接后线缆过度弯折导致的接触不良问题。触控面板的表面和前框保持齐平，没有凹凸落差，方便现场日常清洁擦拭，避免缝隙积留工业粉尘、油污，前框的边角都做了小圆角过渡处理，没有尖锐的棱角，操作人员在面板前完成参数调整、数据查询等操作时，不会被边角剐蹭。设备的整体厚度控制在适配标准控制柜安装的尺寸范围内，建模时对内部的电路板安装柱、屏幕固定位的公差配合都做了预留，保证后续生产组装时，屏幕、电路板、外壳之间不会出现装配干涉，屏幕固定位还预留了缓冲泡棉的安装间隙，能够缓冲设备运行过程中产生的振动，避免长期振动导致屏幕接触不良、显示异常的问题。
