塑料光学双联隔板光纤连接器结构

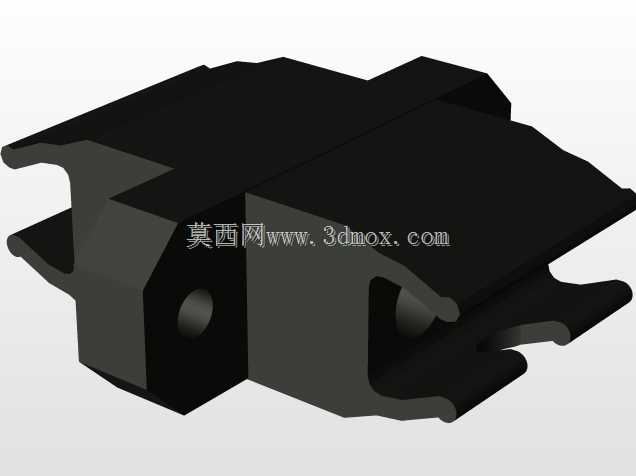

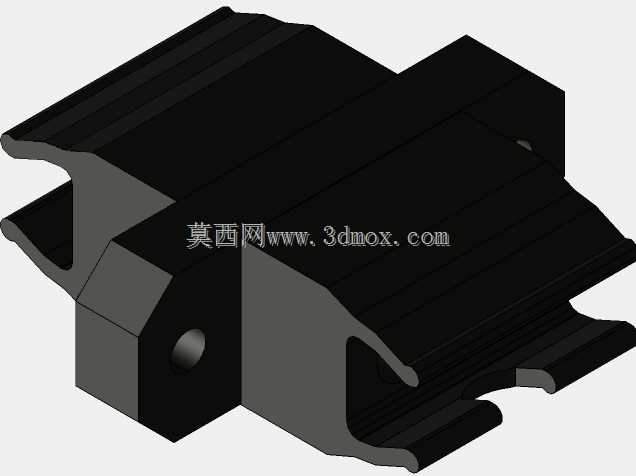

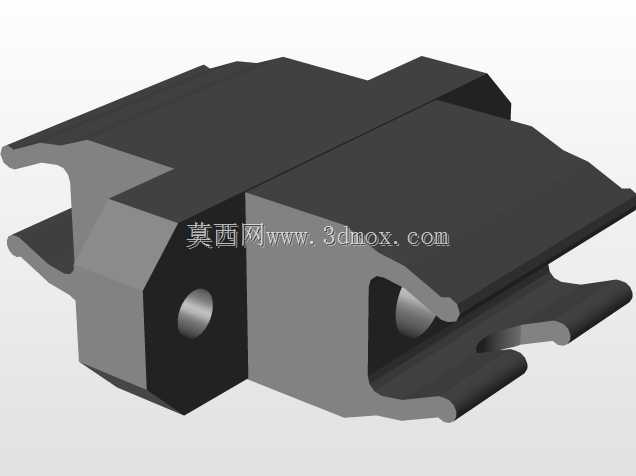

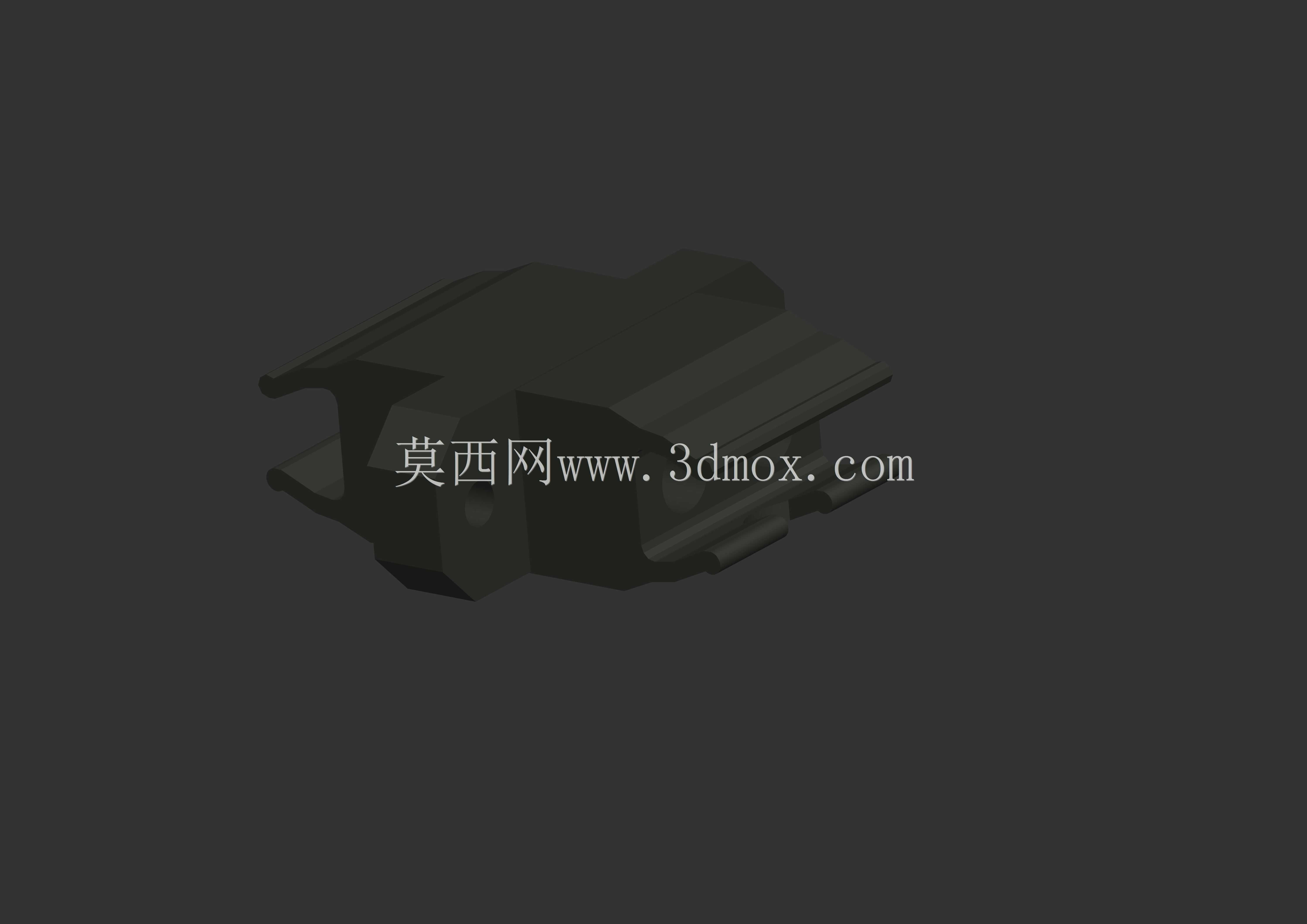

在工业光通讯传输、设备内部光信号互联场景中，这类双联隔板式光纤连接器常被用于机柜面板、设备壳体的穿板固定场景，实现光路的跨腔体对接，避免光纤走线在设备开合、维护过程中出现弯折损耗或接头松脱。从实际使用需求出发，该连接器采用塑料壳体成型，整体为插拔式对接结构，双联布局可同时完成两路光信号的同步连接，相比单路连接器能缩减面板开孔数量，压缩安装占用空间，适配高密度光接口排布的设备内部布局。设计阶段优先考虑了穿板安装的定位需求，壳体两侧预留了卡扣式固定结构，无需额外螺丝紧固件即可卡入预设厚度的面板开孔中，安装时只需对准开孔推入即可完成固定，拆卸时通过两侧卡扣的弹性形变即可拔出，能大幅提升产线装配与后期维护的效率。外形上采用带导向斜角的插合端设计，对接时可通过壳体的导向结构自动校正插合位置，避免光纤插芯出现偏位刮蹭，降低对接损耗。壳体的外部轮廓做了圆角过渡处理，避免安装过程中锐边划伤操作人员或光纤外皮，同时在插合端外围做了防尘挡边结构，未对接状态下可减少浮尘落入插芯端面的概率，降低光路清洁维护频次。安装边界方面，该连接器的穿板开孔需匹配壳体的卡接段外形尺寸，预留足够的插拔操作空间，双联布局的两个接口中心距经过标准化设定，可适配通用的双联光纤跳线接头，无需定制专用对接件。壳体内部设置了插芯定位槽，可精准固定光纤插芯的同轴度，保证光路对接时的耦合效率，同时内部的限位结构可控制插合深度，避免插芯过度顶触造成端面破损。在实际设备选型中，这类连接器多用于工业控制设备的光信号传输端口、光纤传感设备的面板接口、测试仪器的光信号外接端口，可在常规工业环境温度下稳定工作，塑料壳体具备足够的结构强度，可承受常规插拔操作的外力冲击，同时自身重量较轻，不会在薄面板安装场景下出现下坠变形的问题。建模过程中还原了卡扣的弹性臂结构、插合端的导向特征、壳体表面的防滑纹理，可直接用于设备面板的开孔干涉校验、装配流程模拟，也可作为光通讯设备布局设计时的标准件调用，验证整体安装空间是否满足操作需求。
