三相四线制EMC线路滤波装置结构设计

　　在工业电气传动、自动化控制柜、精密测试设备的供配电回路里，电磁干扰始终是影响设备稳定运行的核心隐患之一，这类三相四线结构的EMC滤波装置，正是针对工频交流供电场景下的共模、差模干扰抑制需求开发的核心配套元件。从实际工程落地的角度看，这类器件的应用场景覆盖极广：从数控系统的动力进线端，到伺服驱动集群的供电总线侧，再到医疗检测设备、高精度计量装置的电源输入端口，只要存在变频器件、开关电源这类高频干扰源，或是对供电纯净度有较高要求的敏感负载，都需要在进线端配置对应电流等级的滤波装置，阻断干扰沿供电线路双向传导——既避免电网侧的浪涌、谐波串入设备端造成控制信号误触发、采样数据漂移，也防止设备自身功率器件开关产生的高频杂散信号倒灌进公用电网，影响同回路其他用电设备的正常运行。

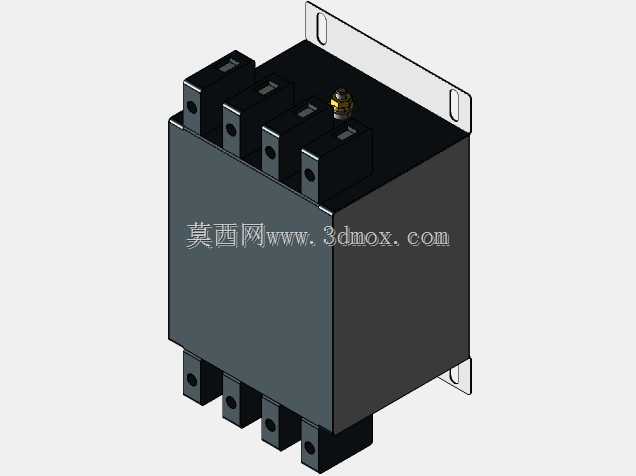

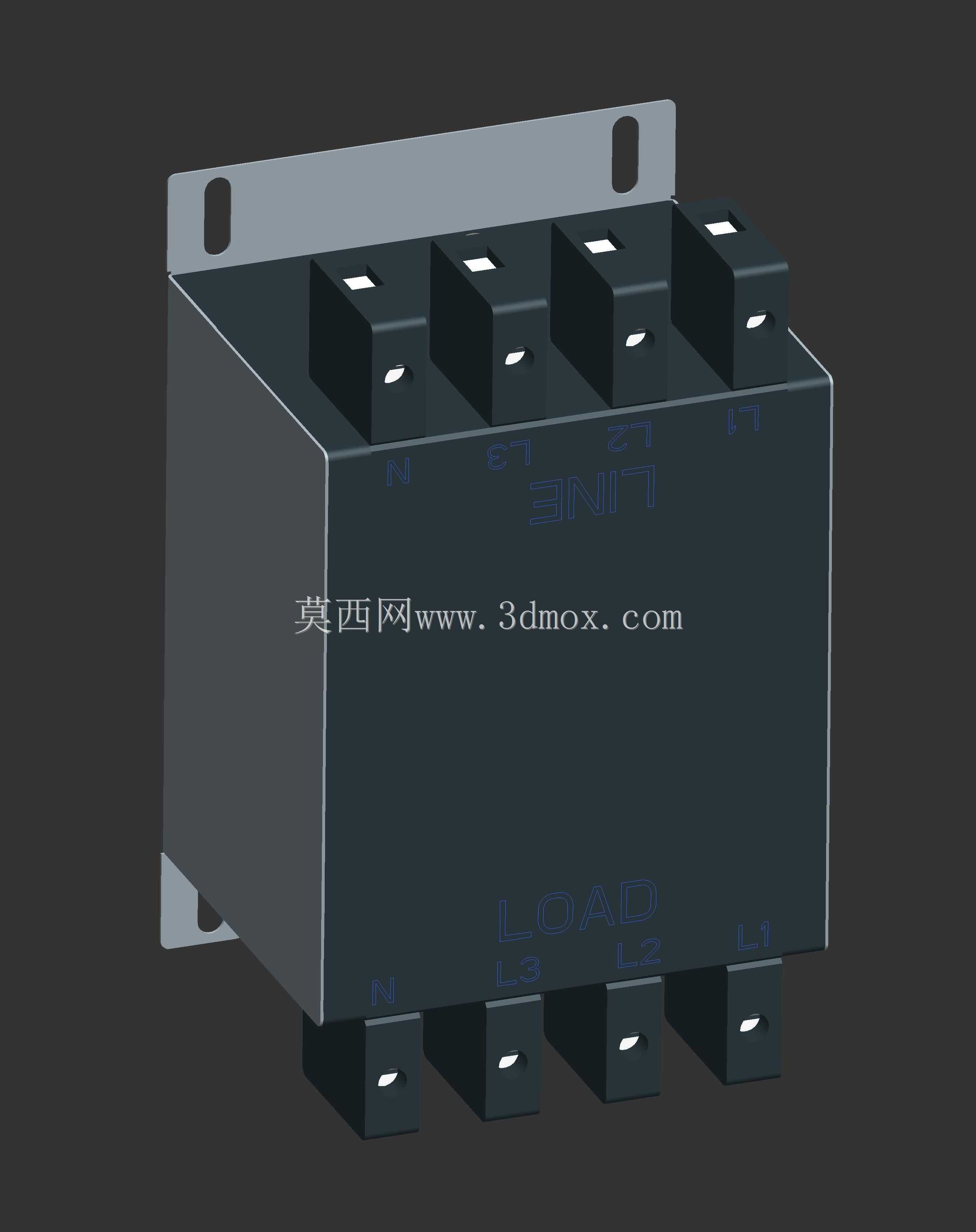

　　从结构设计逻辑来看，这款滤波装置采用了封闭金属壳体的一体化设计思路，外壳选用导磁性能优良的冷轧钢板弯折成型，拼接缝隙做了连续导电处理，本身就构成了完整的法拉第屏蔽笼，能够有效隔绝空间辐射干扰对内部滤波回路的影响，同时也避免内部电感、电容元件工作时的漏磁向外辐射干扰周边弱电线路。壳体上下两侧分别预留了接线端子位，靠近安装法兰一侧的端子对应电网侧进线，另一侧对应负载侧出线，端子排布严格遵循三相相序加中性线的对应关系，每个接线位都做了内螺纹嵌件处理，保证大电流工况下的接线压接可靠性，避免长期运行出现端子松动、接触电阻过大引发的发热问题。安装结构上，壳体两端延伸出带安装腰孔的固定法兰，腰孔的设计可以抵消机柜安装板加工时的孔位公差，安装时不需要额外做配钻调整，直接用标准螺栓就能将器件固定在柜内的安装梁或者安装板上，固定法兰的折弯高度做了精准控制，既保证壳体和安装板之间留有足够的散热间隙，也不会因为间隙过大导致器件固定后出现晃动，在有振动的工业设备场景下，这种安装结构的抗振表现远优于导轨卡扣式的小型滤波器件。

　　在内部结构的排布上，设计阶段就充分考虑了高低频干扰的抑制需求：共模电感采用高磁导率的磁环绕制，绕组采用双线并绕的对称结构，保证三相绕组的直流电阻、电感量偏差控制在极小范围内，避免因为三相参数不对称引发额外的漏电流；差模电容、共模电容的排布严格遵循最短回路原则，功率走线的宽度按照额定电流的载流量做了冗余设计，大电流回路的铜排连接处都做了搪锡处理，降低接触压降。内部元件和金属壳体之间预留了足够的电气间隙，满足低压电气设备的安规绝缘要求，电容元件和壳体之间还加装了绝缘衬垫，避免运输、振动过程中元件外壳和金属壳体摩擦造成绝缘层破损。

　　从安装边界的尺寸约束来看，这款50A电流等级的滤波装置，整体外形方正，宽度方向的尺寸刚好适配标准柜内的安装空间，不会和相邻的断路器、接触器等器件产生安装干涉，接线端子的高度和同电流等级的塑壳断路器端子高度基本齐平，柜内布线时可以直接走水平母排连接，不需要额外做折弯过渡，能够大幅减少柜内布线的施工工作量。壳体表面采用黑色静电喷塑处理，既提升了外壳的防锈耐腐蚀能力，也和柜内其他低压电气元件的外观风格保持统一，不会在成套设备内部显得突兀。在实际选型匹配时，只需要根据负载的额定工作电流、供电制式选择对应等级的型号，不需要额外调整安装孔位，就能直接替换同规格的其他品牌滤波器件，互换性表现较好。

　　不同于小型PCB板载式滤波元件，这种柜式安装的三相四线滤波器，本身就是针对整机设备的EMC测试达标设计的，在结构设计阶段就充分考虑了成套设备厂的安装工艺需求，从端子排布、安装方式到外形尺寸，都贴合现有低压配电柜的设计规范，不需要设计人员额外做安装结构的定制开发，能够直接嵌入到现有柜内布置方案里，缩短设备的研发设计周期。在实际使用过程中，金属壳体的散热性能也优于塑料外壳的同类器件，长期满负荷运行时的壳体温升控制在安规标准允许的范围内，不会因为过热导致内部电容、电感元件的寿命提前衰减。
