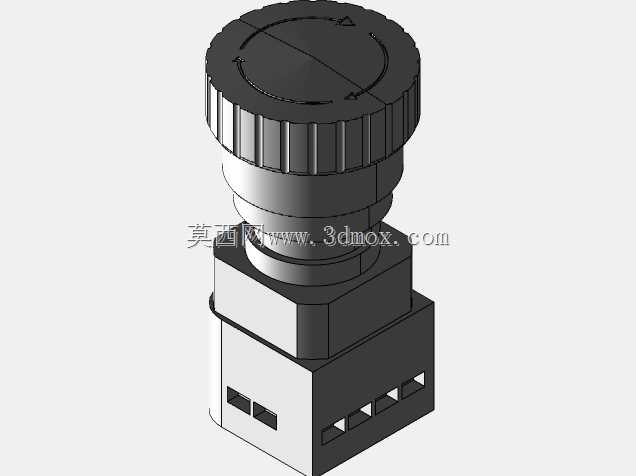

和泉40mm常闭常开型紧急停止按钮

　　在工业设备的安全控制回路里，急停按钮是最后一道安全防线，几乎所有涉及人员操作的生产设备、自动化产线、输送系统、加工机械都必须配置符合安全规范的急停元件，这款40mm规格的和泉型紧急按钮，就是针对设备面板安装场景设计的安全控制元件。从实际应用场景来看，这类急停按钮通常安装在设备操作面板的易触及位置，比如机床的操作站正面、输送线的头尾控制盒、自动化设备的主操作面板、起重设备的司机室操作台，当现场出现人员误入危险区域、设备运行异常、工序卡滞等突发状况时，操作人员无需额外思考，抬手拍下即可切断设备的安全回路，触发设备的紧急停止逻辑，避免安全事故扩大。从功能特性上看，这款按钮采用旋转复位的结构设计，拍下后按钮锁止在触发位置，

　　必须手动顺时针旋转按钮头才能复位，避免误碰复位导致设备意外重启，触点配置包含一组常闭触点与一组常开触点，常闭触点串入设备的安全控制回路，常开触点可接入状态指示或者PLC的输入点位，实现急停触发的信号反馈，触点结构采用自清洁式的滑动接触设计，在工业现场多粉尘、轻微油污的环境下也能保持稳定的通断性能，避免接触不良导致安全回路失效。设计这款按钮的三维模型时，首先要明确安装边界的尺寸要求，按钮头部直径为40mm，符合工业现场大操作头的急停设计规范，操作人员佩戴劳保手套也能准确触发，安装螺纹采用标准的面板安装螺纹，适配常见的22mm面板安装开孔，安装时从面板正面插入，背面通过锁紧螺母固定，预留的接线端子空间要匹配常规的冷压端子接线空间，

　　避免和面板内部的其他元件产生干涉。建模过程中要还原按钮的实际操作行程，按钮拍下后的下压行程、旋转复位的角度都要和实物一致，按钮头的红色蘑菇头造型做了边缘的圆弧过渡，避免尖锐棱角划伤操作人员，按钮表面的防滑纹理也要还原，保证佩戴手套操作时不会打滑。从安装适配的角度，模型要体现按钮的安装深度尺寸，方便结构设计人员在做面板布局时核算内部空间，避免按钮尾部和柜内的线槽、端子排、其他元件产生碰撞，按钮的固定螺母厚度、防松垫片的结构也要准确还原，保证安装结构的可靠性。在实际的设备选型过程中，这类急停按钮的防护等级要满足现场使用要求，安装在设备正面操作位的按钮通常要达到IP65以上的防护等级，避免现场的切削液、粉尘进入按钮内部导致触点失效，

　　模型中也要体现按钮头部和面板之间的密封胶圈结构，方便设计人员确认密封结构的位置。另外，按钮的触点模块采用模块化设计，可以根据实际需求扩展触点数量，建模时保留了触点模块的拼接接口，方便后续根据不同的回路配置调整触点数量。在做设备的三维布局时，急停按钮的安装位置要满足人体工程学要求，操作高度通常在操作人员站立时的肩部到腰部之间，周围不能有其他操作元件遮挡，按钮头突出面板的高度要足够，保证紧急情况下能快速触及，这款40mm的大蘑菇头设计就是为了提升操作的便利性，相比小直径的按钮头，触发面积更大，操作响应更快。从结构强度来看，按钮的头部采用高强度工程塑料材质，能承受一定的冲击力，不会因为紧急情况下的大力拍击导致头部碎裂，内部的复位弹簧采用不锈钢材质，长期使用不会出现锈蚀失效，锁止机构的金属部件做了防锈处理，在潮湿的工业环境下也能保持可靠的锁止和复位性能。建模时还要注意按钮的标识细节，通常急停按钮的头部会有标准化的急停标识，不过在结构模型中可以简化处理，重点还原外形尺寸、安装接口、操作行程这些和结构设计相关的要素，方便设计人员在做设备整体装配时直接调用，不需要重新测绘尺寸，提升设计效率。
