BH-16R直插式板对板连接器结构设计

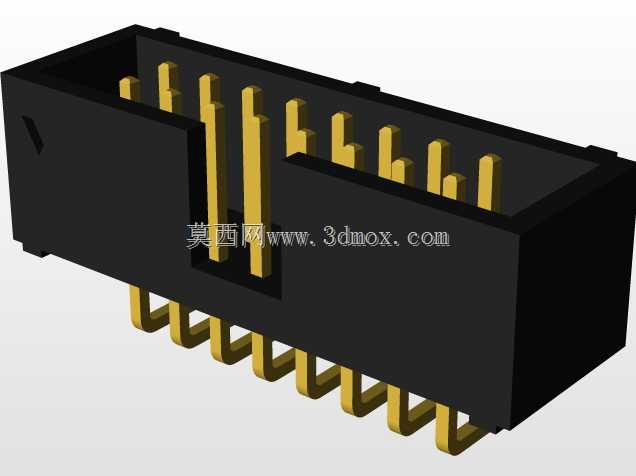

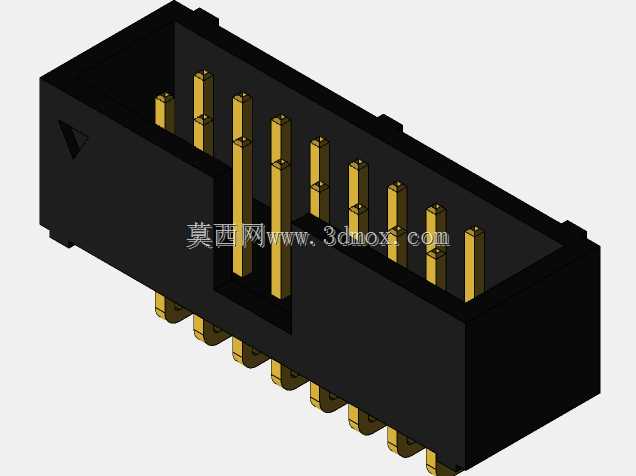

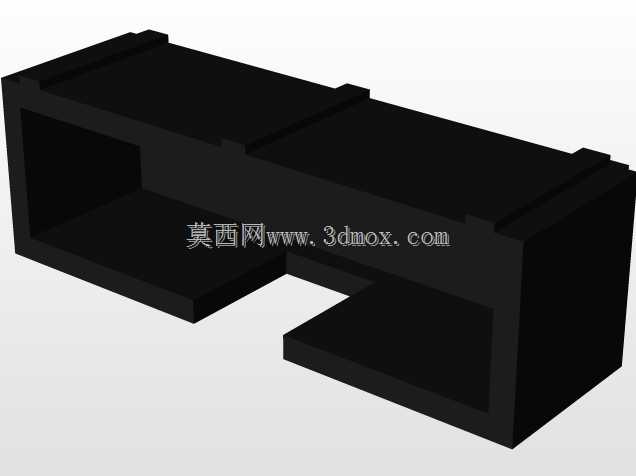

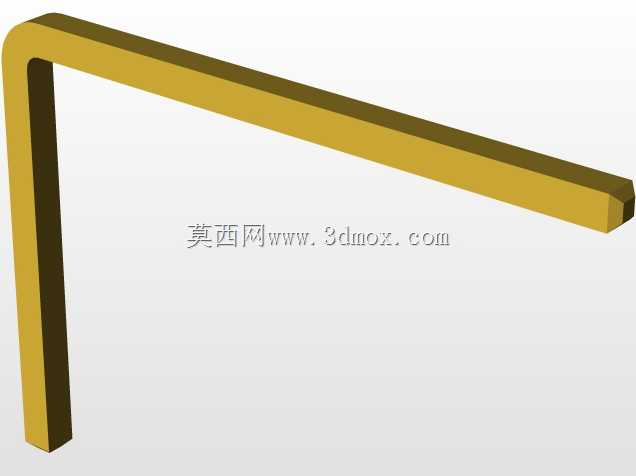

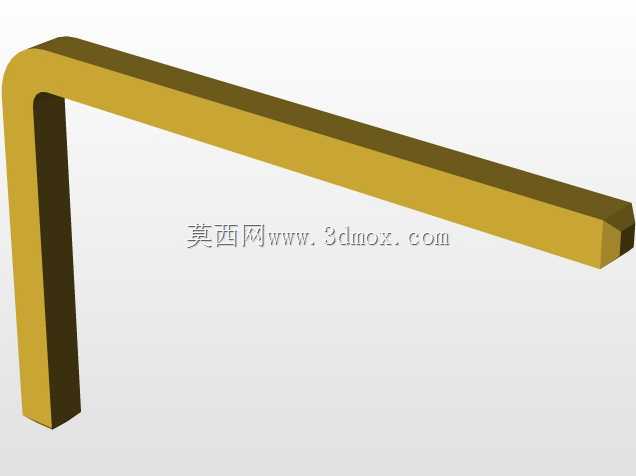

这款BH-16R连接器属于直插式板对板连接器件，主要应用在工业控制板卡、嵌入式设备主板、伺服驱动模块、通讯接口板等需要实现两块PCB板垂直或平行电气连接的场景中，承担信号传输与小功率供电通路的物理连接作用，在工控设备、智能硬件、电力测控终端的板级互联环节应用十分普遍。从结构设计来看，整体采用黑色绝缘基座搭配镀金插针的经典结构，绝缘基座选用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、插针移位的问题，同时基座上设计的定位三角标识，能够帮助产线装配人员快速识别插接方向，避免反插导致的针脚弯折、电路短路问题。16根信号插针采用双排等间距排布，插针表面镀金处理能够降低接触电阻，提升抗氧化、耐磨损性能，保证长期插拔使用后的接触可靠性，插针尾部为直插式设计，适配标准PCB板的通孔焊接工艺，焊脚长度经过精准核算，既能够保证焊接时焊锡充分浸润焊盘，又不会出现焊脚过长顶到板面对侧元器件的问题。基座两侧设计有卡扣式固定结构，与板端插座插接后能够形成机械锁止，避免设备在振动工况下出现连接器松脱、信号瞬断的问题，适配工业现场存在持续振动的设备使用场景。在安装边界设计上，整体外形的长宽高尺寸严格匹配行业通用的16Pin双排针安装规范，插针间距、排距、基座高度都经过公差校核，能够与市面上同规格的板端插座实现完全互换，不需要修改原有PCB板的封装设计即可直接替换使用。建模过程中对插针的倒角、基座的拔模斜度、卡扣的弹性变形量都做了细节还原，绝缘基座的内壁加强筋结构也完整呈现，能够直接用于结构干涉检查、装配模拟、PCB封装匹配验证等设计环节，帮助结构设计人员在整机布局阶段提前确认连接器的安装空间，避免后期打样出现元器件干涉、装配空间不足的问题。这类连接器的设计核心在于保证插针的位置度精度，每根插针的位置公差控制在0.05mm以内，才能保证插接时的顺畅度，不会出现个别针脚对位偏差导致的插接困难，同时基座内部的插针固定槽设计能够避免插针在焊接、插拔过程中出现歪斜，保证长期使用的连接稳定性。
