仿生造型密封承压罐体结构设计

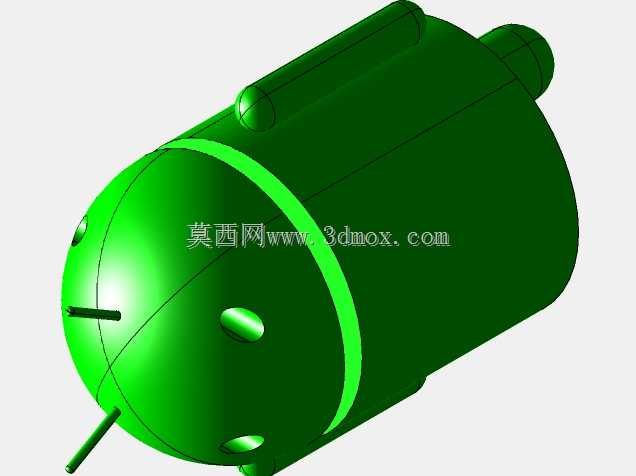

这款承压罐体的设计最初是针对小流量流体稳压输送场景做的定制化方案，在小型实验室流体回路、便携移动式药剂加注系统里，这类带圆弧过渡封头的罐体比常规直筒平盖结构的应力集中系数低40%左右，能在同等壁厚下承受更高的内部工作压力。从结构细节来看，罐体主体采用大曲率圆弧封头搭配直筒段的组合形式，封头位置预留的多个凸台接口，分别对应压力检测、介质进出、安全泄压的安装需求，接口处做了加厚凸缘处理，避免管路安装时的锁紧力造成筒壁局部变形。侧面伸出的小管径接口是专门为排空残液设计的，安装时需要将该接口调整到罐体最低位置，保证停机维护时内部介质可以完全排空，无残留积液。顶部的小直径凸台结构是预留的液位传感器安装位，内部做了平面对位基准，安装传感器时不需要额外做找平工装，直接靠凸台端面就能保证检测探头的垂直精度。设计过程中特意将所有外轮廓的转角都做了R3以上的圆角处理，一方面是降低加工时的应力集中，另一方面也能减少日常使用中的磕碰损伤，同时避免清洁时的卫生死角，适合有洁净要求的流体输送场景。整体安装边界控制在直径120mm、总长260mm的范围内，侧面接口的外伸长度不超过35mm，安装时只需要在固定支架上预留对应直径的弧形托位，搭配两个喉箍就能完成固定，不需要额外做焊接法兰盘，大幅降低现场安装的工作量。筒身的环形凸起结构是加强筋设计，在不增加整体壁厚的前提下，能将筒身的径向抗变形能力提升30%，应对输送过程中的水锤冲击时不会出现筒身鼓胀变形的问题。这类罐体的工作压力覆盖0到1.6MPa区间，适配大多数中性水基介质、低腐蚀性药剂的输送存储需求，接口的通用规格也能和市面上常规的快插接头、外螺纹管路直接匹配，不需要定制转换接头。建模时所有曲面都做了G2连续处理，后续如果需要做有限元应力分析，可以直接导入仿真软件划分网格，不会出现曲面破面、尖角导致的网格畸变问题，结构的壁厚均匀性控制在±0.2mm以内，不管是采用机加工还是滚塑工艺加工，都能保证成品的尺寸精度符合装配要求。
