机柜底部重型定向支撑脚轮设计

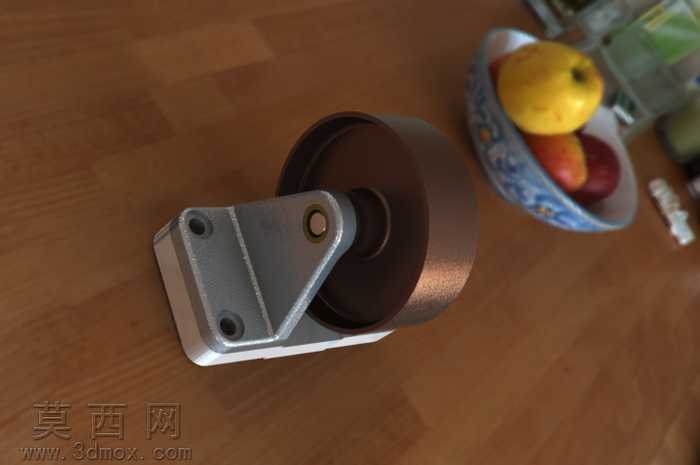

本作品为适配工业机柜底部移动需求设计的定向轮装载结构，整体采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械加工的公差配合要求，对支架安装孔位、轮轴铰接间隙、轮体与支架的避让空间均做了精准的尺寸约束，确保后续导出工程图可直接用于生产下料。模型完成后通过内置渲染模块完成写实效果输出，材质分配阶段针对不同部件做了区分处理：安装支架采用铸铝材质，赋予哑光银灰色金属质感，添加细微的铸造颗粒纹理与边角倒角的高光反射，还原压铸铝件的真实表面状态；轮体采用耐高温酚醛树脂材质，赋予深棕褐色半哑光质感，模拟高温重载滚轮的耐磨材质特性；铰接销轴采用不锈钢材质，添加高反光金属质感与细微的车削纹理，突出机加工零件的精度表现。结构设计上，安装座为方形带双安装孔的平板结构，可通过螺栓直接固定在机柜底部的安装梁上，支架与安装座采用一体化弯折成型结构，提升整体承重能力，轮体与支架之间通过销轴实现铰接，预留了合理的转动间隙，既保证滚轮转动顺畅无卡滞，又避免间隙过大导致的晃动问题。设计思路围绕机柜重载移动的实际需求展开，摒弃了万向轮的转向结构，采用定向轮设计提升重载状态下的移动稳定性，轮体宽度做了加宽处理，增大与地面的接触面积，降低单位面积压强，避免在车间环氧地坪上留下压痕，支架的弯折角度经过反复校核，确保轮体受力方向沿支架法线方向传递，避免长期承重出现支架变形问题。渲染阶段采用室内桌面自然光环境，添加柔和的环境光遮蔽效果，将模型放置在木质桌面场景中，通过生活化的场景衬托突出脚轮的实物质感，模型同时导出了STL格式可用于3D打印样件验证，也保留了原始参数化文件可根据不同机柜的承重需求调整轮径、支架厚度、安装孔距等参数，适配不同规格的工业机柜、设备机架的底部移动支撑需求，整体结构简洁可靠，无多余冗余设计，兼顾了承重性能、转动顺畅度与安装便捷性。
