彭罗斯三角不可能几何立体造型结构

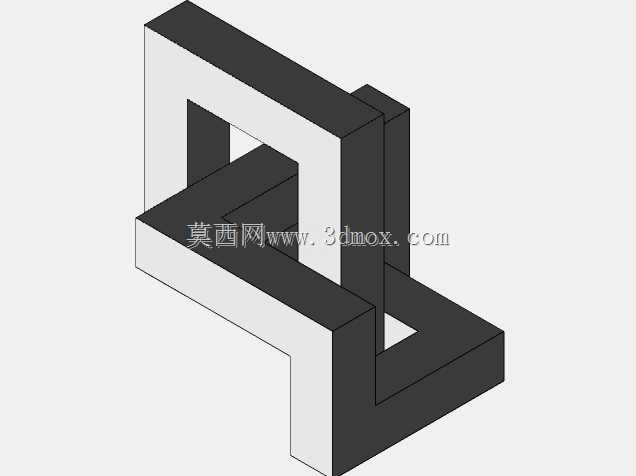

该视错觉立体结构的设计核心，是利用等轴测视角下的视觉认知偏差，在三维实体上构建出违背常规空间逻辑的闭环连接形态，这类结构最早被应用于几何认知教学教具，帮助学习者理解空间投影与实体结构的差异，避免在工程制图中因视角偏差出现结构误判。从实际应用场景来看，这类悖论几何结构常被用于工业设计的创意展示件、科技馆科普互动装置、文创产品的结构原型，部分机械原理展示场景中也会用这类结构演示空间投影的成像逻辑，帮助一线装配人员理解二维图纸与三维实体的对应关系，减少读图阶段的理解误差。

设计过程中，首先确定等轴测投影的视角基准，将三个方向的棱边长度比例严格控制为1:1:1，保证每个分段的截面尺寸完全一致，所有转角位置均采用直角过渡，避免因倒角或圆角破坏视觉上的连续感。实体构建时采用分段错位的处理方式，每一段棱体的首尾连接位置在深度方向做偏移处理，在固定观测视角下形成首尾相连的闭合三角错觉，偏离该视角后即可看到结构的实际断开错位状态。

外形尺寸可根据实际使用场景调整，作为桌面展示件时单边长可控制在100-150mm区间，截面边长取15-20mm即可保证结构稳定性，安装边界仅需预留单方向观测的无遮挡空间，无需额外的固定安装结构，自身可稳定放置于水平台面。若作为大型科普装置使用，单边长可放大至1000-1500mm，截面边长取100-120mm，底部增加配重底座保证放置稳定性，观测距离控制在3-5m时视错觉效果最佳。

结构设计上所有棱边均采用等截面矩形结构，壁厚根据尺寸大小调整，小型展示件可采用实心结构或3mm壁厚的空心结构，大型装置则采用20mm壁厚的钣金焊接结构，所有连接位置做内藏处理，避免外露的连接缝破坏视觉上的连续感。这类结构在建模过程中需要反复校验固定视角下的轮廓对齐度，每一段棱体的端点位置需要精准匹配投影轮廓，保证在目标观测视角下不存在视觉断点，同时要兼顾实体结构的可加工性，避免出现无法成型的悬空结构，错位位置的过渡段要做平滑处理，保证从非观测视角看结构无突兀的棱角，整体结构无尖锐外露边，作为展示件使用时可避免磕碰损伤。
