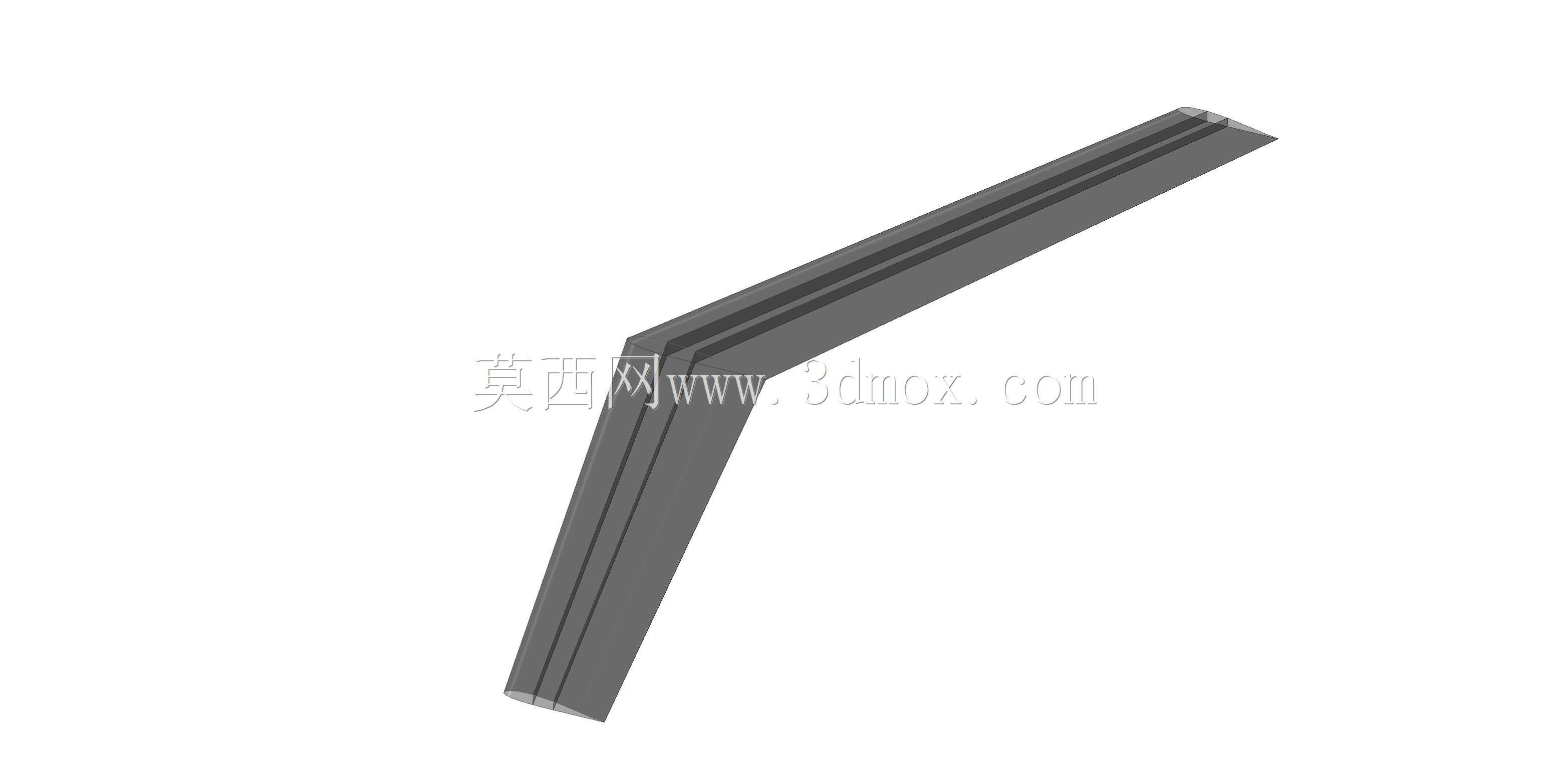

带翼梁结构的航空飞翼面构件

这款带集成翼梁的飞翼面构件，是小型固定翼飞行器、无人机飞翼布局的核心气动承力部件，日常在航模试制、小型民用无人机结构验证、轻型飞行器气动试验场景中应用较多。从结构设计逻辑来看，构件采用翼梁与蒙皮一体化的成型思路，摒弃了传统翼面蒙皮与内部梁架分体装配的冗余结构，既减少了装配环节的定位误差累积，也能在同等结构重量下提升整体抗弯扭刚度，适配飞翼布局无尾构型的气动载荷传递需求。实际工况中，飞翼面需要同时承担巡航阶段的气动升力、机动飞行时的交变弯矩，以及起降阶段的瞬时冲击载荷，因此设计时将主承力翼梁布置在翼型弦长30%左右的气动压力中心位置，让飞行过程中的气动载荷可以直接通过翼梁传递到机身对接框，避免蒙皮局部出现应力集中导致的结构变形。外形上采用了经过修型的低速翼型截面，翼面沿展向带有轻微的几何扭转，能降低翼尖失速的发生概率，翼根位置预留了与机身连接的安装平面，安装边界的孔位按照通用小型飞行器的对接间距设计，可直接适配多数常规飞翼布局的机身对接接口，不需要额外做安装位的二次加工。翼面的后缘部分做了厚度渐变处理，既可以保证翼面的气动外形连续性，也能为后续加装副翼操纵舵面预留足够的安装空间，翼尖位置做了切尖修型，能够减少飞行过程中的诱导阻力，提升巡航阶段的气动效率。从建模细节来看，构件的蒙皮厚度沿展向呈梯度变化，翼根区域蒙皮厚度更大，匹配翼根处更高的载荷水平，翼尖区域适当减薄以控制整体重量，翼梁与蒙皮的过渡位置做了圆角处理，避免应力集中带来的结构疲劳问题，整体结构兼顾了气动性能、结构强度与轻量化需求，可直接用于飞行器的结构性能仿真、气动外形验证，也可作为航模、小型无人机加工试制的结构参考。
