碳纤维整体式传感设备安装底盘结构

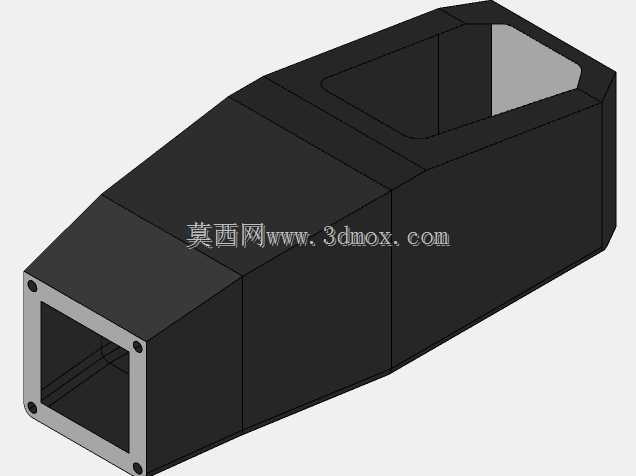

　　这款碳纤维整体式底盘主要面向高精度传感检测设备的承载安装场景，常见于工业在线检测、精密测量、机载传感模组等对安装基座重量、刚度有严苛要求的工况中，作为传感核心元件的承载基体，承担着固定元件位置、隔绝外部形变干扰、保障检测基准稳定的核心作用。不同于传统金属拼接式底盘，该结构采用一体成型设计思路，从根源上规避了拼接接缝带来的应力集中、装配公差累积问题，配合碳纤维增强材料本身的高比刚度特性，在同等承载能力下，整体重量仅为铝合金材质底盘的三成左右，能大幅降低搭载平台的负载负担，尤其适配移动检测设备、机载传感单元这类对自重敏感的应用场景。从结构细节来看，底盘前端设置带安装孔的法兰边框，四个角位预留的沉头安装孔可直接配合紧固件完成与前端防护盖、

　　传感元件安装板的对接，孔位公差按照精密装配要求设计，可保证安装后传感元件的光轴或检测面与底盘基准面的平行度误差控制在极小范围内，避免因安装偏差带来的检测数据漂移。底盘主体采用渐变式腔体结构，内部空腔可容纳传感核心板、信号处理模块等元器件，腔体侧壁做了不等厚设计，在安装应力集中的法兰连接区域做了局部加厚，在非承载的侧壁区域适当减薄，在保证整体结构刚性的前提下进一步压缩自重，同时腔体的异形轮廓可适配内部元器件的排布走向，避免多余空间带来的结构冗余。安装边界方面，法兰边框的外形尺寸适配主流工业传感模组的通用安装规格，可直接替换同尺寸的金属底盘完成升级改造，不需要额外调整配套的安装支架、防护外壳尺寸，

　　底盘后侧的封闭端面可根据实际使用需求开设走线孔、定位销孔，适配不同型号传感元件的接线与定位需求。结构设计阶段充分考虑了碳纤维模压成型的工艺特性，所有转角位置都做了适配脱模的圆角过渡，避免锐角结构带来的纤维铺层断裂、成型缺陷问题，同时整体结构无倒扣设计，可采用一体模压工艺完成生产，不需要后续拼接加工，能有效控制生产过程中的形位公差，保证批量产品的一致性。实际使用中，碳纤维材料本身的低蠕变特性可保证底盘在长期受力、温度波动工况下的尺寸稳定性，不会像塑料底盘那样出现长期使用后的形变老化问题，也不会像金属底盘那样在潮湿、腐蚀工况下出现锈蚀问题，可在复杂工业环境下长期维持安装基准的精度，保障传感检测数据的可靠性。
