太阳能长航时无人机碳纤维机翼结构

　　这套机翼结构面向低雷诺数长航时太阳能无人飞行器开发，整体采用简化后的平直翼布局，翼面保留完整的低速高升力翼型曲面，没有额外设置折叠机构、外挂接头与复杂整流造型，核心目标是在保证翼面气动外形连续的前提下，把结构件数量压缩到最少，方便直接导入有限元环境开展静力学变形、升力载荷分布与模态校核。

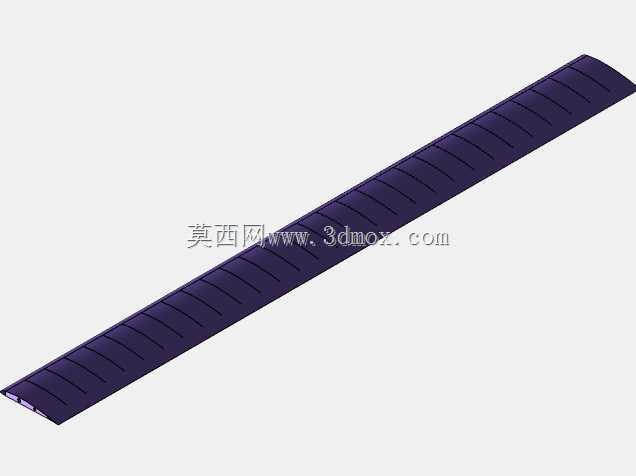

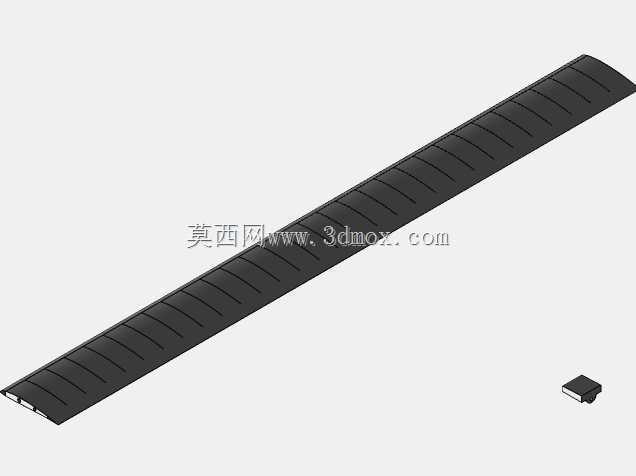

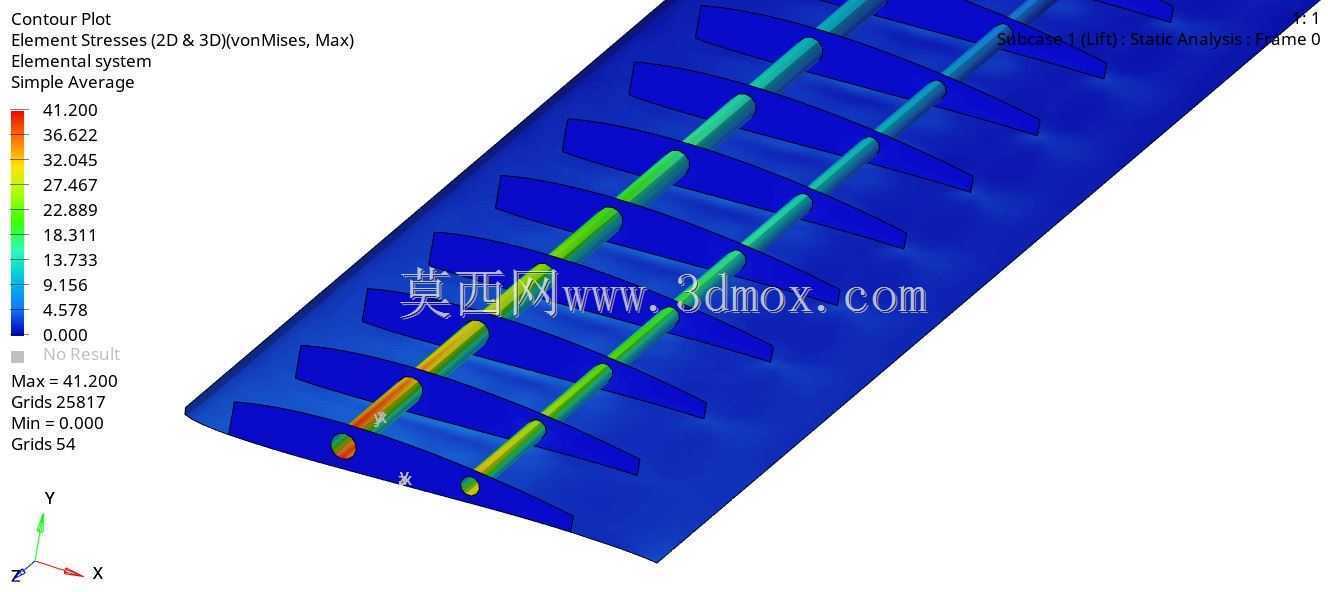

　　从实际使用场景来看，这类机翼主要适配小翼展、低速巡航的太阳能验证机，整机依靠翼面上铺设的光伏薄膜获取持续动力，飞行过程中翼面长期承受均匀分布的气动升力，同时还要承受起降阶段的瞬时阵风载荷，因此结构设计没有采用传统航模的全泡沫夹芯或者全木质蒙皮方案，而是把承力逻辑拆成三个独立部分：最外层是单孔材料成型的整体蒙皮，蒙皮本身直接构成翼型的气动外形，内部不需要再铺设大量零散肋板来维持曲面，单孔材质自带的均匀多孔结构既能降低整体自重，也能让蒙皮在弦向、展向都保持一致的抗弯刚度，避免局部出现应力突变；内部纵向布置两根不同规格的碳纤维翼梁，梁体截面直径分别为16mm与12mm，两根梁沿翼型弦向错开排布，靠前的主梁靠近翼型最大厚度位置，承担绝大部分升力带来的弯曲载荷，靠后的副梁靠近翼型后段，主要约束蒙皮后缘的扭转变形，两根梁全程贯通机翼展向，两端直接和机身侧的对接耳片连接，不需要额外设计复杂的梁身变截面结构；翼面内部仅保留少量必要的定位肋条，肋条的作用不是承力，而是在装配阶段给蒙皮内侧提供定位基准，保证两根碳纤维梁的平行度，同时把翼腔内部隔出若干小段，方便后续铺设光伏线缆、布置微型温度传感器与气压采样管路。

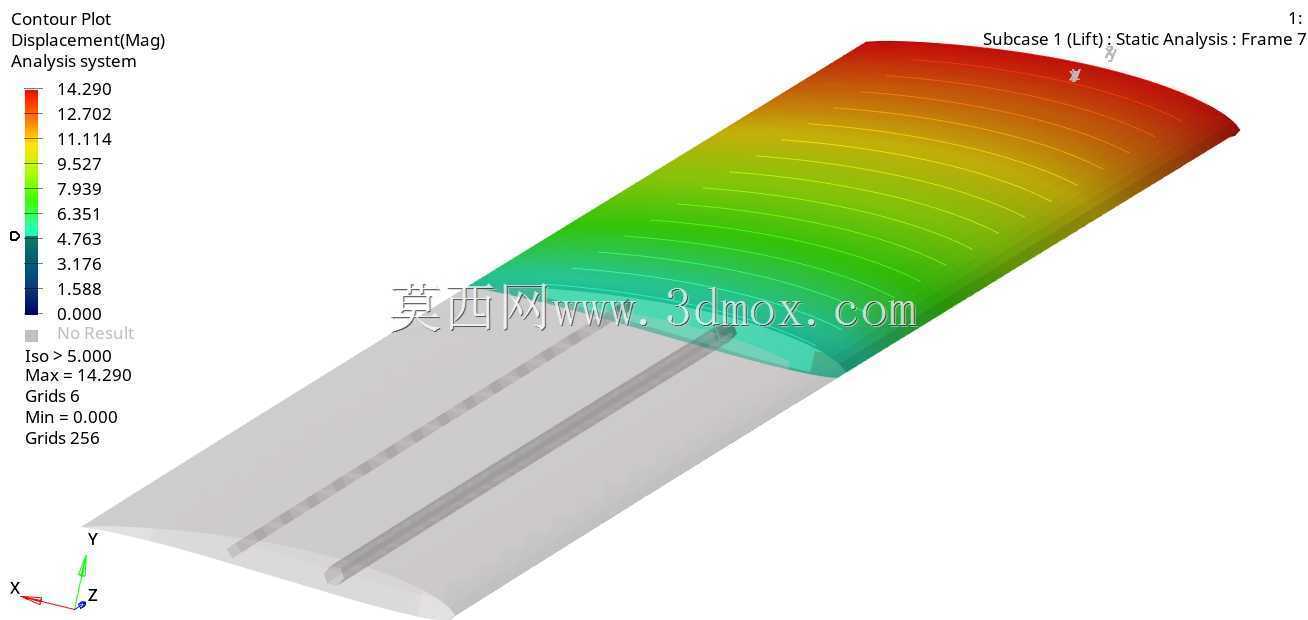

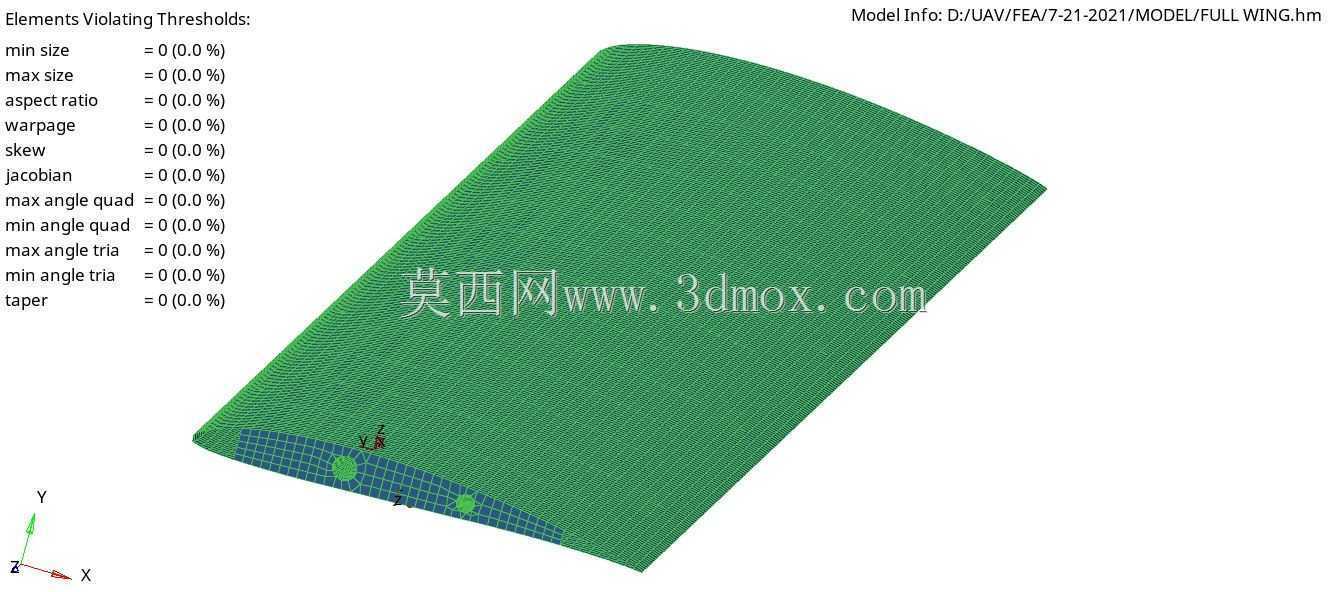

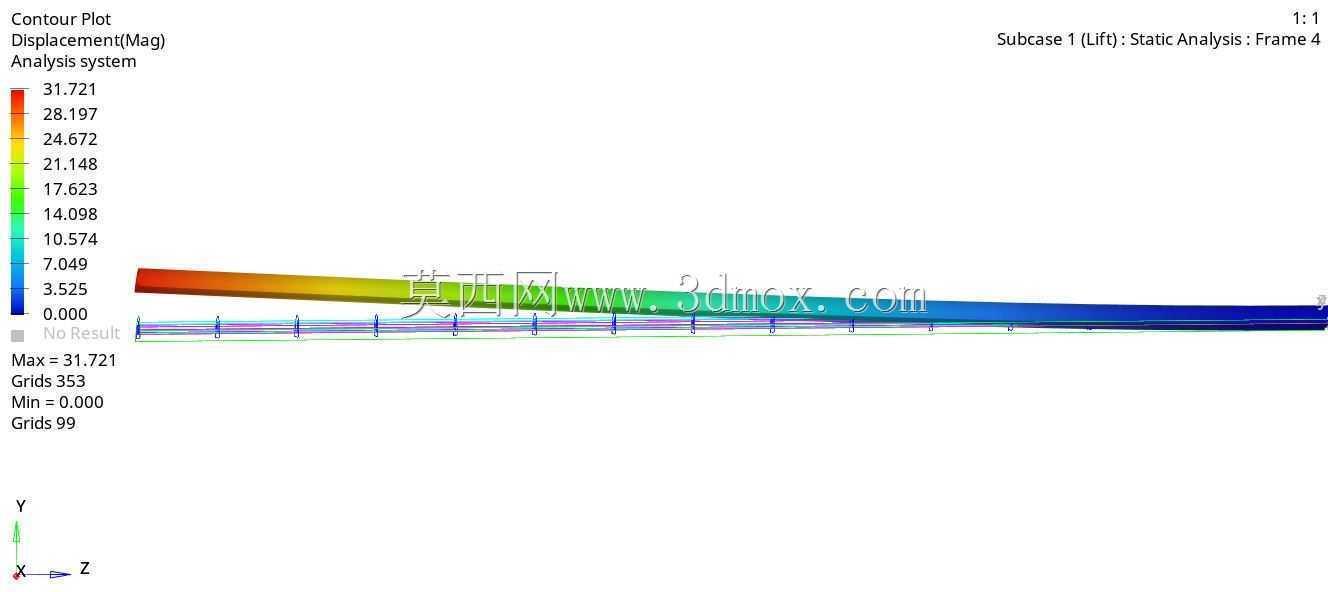

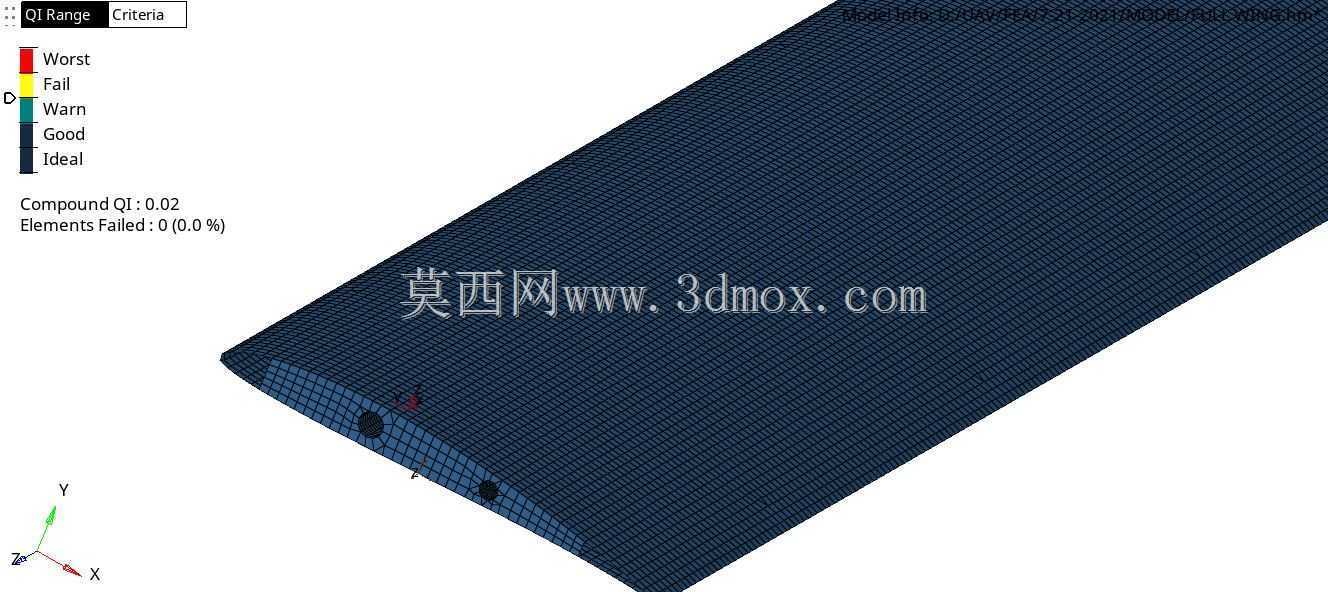

　　做结构建模的时候特意省略了对整体力学性能影响极小的细节：比如蒙皮表面的光伏板拼接缝、 tiny 的走线孔、翼尖的航行灯座这些特征都被剔除，网格划分时可以直接在蒙皮曲面生成连续壳单元，两根翼梁采用梁单元或者实体单元都能快速匹配节点，不需要花费大量时间处理小特征带来的网格畸变。从给出的位移云图也能看出，在1g升力工况下，机翼的最大变形出现在翼尖区域，变形量从翼根到翼尖呈平滑的梯度分布，没有出现局部刚度跳变导致的位移拐点，这说明双梁加单孔蒙皮的刚度匹配是合理的：翼根区域梁体和蒙皮共同约束，变形量趋近于零，往翼尖方向蒙皮承担的抗弯占比逐步提升，变形连续过渡，既不会因为翼根刚度过大导致连接位置出现应力集中，也不会因为翼尖刚度过差出现巡航过程中的翼面颤振。

　　安装边界方面，机翼根部预留了平直的对接端面，两根碳纤维梁在根段伸出蒙皮端面，直接插入机身侧的预埋套管内，通过径向销钉完成周向锁止，装配时不需要在翼身接触面打大量连接螺丝，既能减少装配应力，也能保证机翼的拆装重复精度。翼型的最大厚度位置经过调整，刚好给两根翼梁留出足够的安装空间，梁体和蒙皮内壁之间预留了均匀的胶接间隙，装配时可以在间隙内填充结构胶，让梁和蒙皮形成整体承力结构，避免梁身和蒙皮出现脱粘滑移。翼面后缘没有设置单独的活动舵面，整体为固定翼构型，后续如果需要改装副翼，只需要在后缘蒙皮切割出舵面缝隙，在内部副梁上加装摇臂支座即可，不需要改动主承力梁的布局。

　　和常规同量级无人机机翼相比，这套结构的自重优势非常明显：单孔蒙皮的密度远低于实心复合材料蒙皮，两根碳纤维梁的比强度远高于木质或者塑料梁，整体结构在满足翼尖变形限值的前提下，能给翼面腾出更多重量配额用来铺设太阳能电池片，有效提升飞行器的续航时长。建模过程中所有结构特征都保留了参数化关联，调整翼展、翼弦长度的时候，蒙皮曲面、梁体长度、肋条位置都可以同步更新，不需要重新从零绘制结构，不管是用来做太阳能无人机的原理样机结构验证，还是用来开展机翼轻量化选型对比，都能直接对接后续的工程分析流程。
