仿生螺旋涡流喇叭管道结构设计

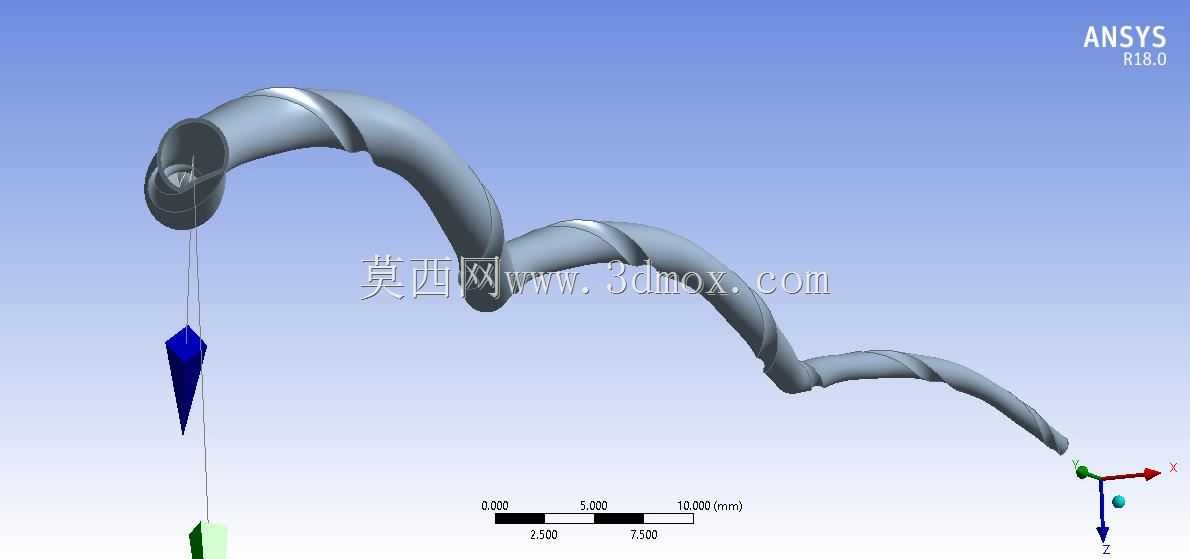

这款螺旋形态的涡流导流管道，在流体输送、声学传导类场景中有着独特的应用价值，其设计参考了手工藤号角的螺旋腔体形态，结合流体力学中涡流生成的原理做了结构优化，和常规直筒式导流管道相比，螺旋弯曲的腔体结构可以让流经的介质在腔体内形成稳定的旋流状态，既可以降低流体高速通过时产生的紊流噪音，也能在特定工况下实现介质的旋流分离效果。从结构设计逻辑来看，整个管道采用连续变曲率的螺旋走向，管壁做了等壁厚处理，每一段螺旋的扭转角度都经过曲率匹配，避免出现局部截面突变造成的流阻陡增，管道两端的接口做了同轴度校准，能够和常规通径的管路部件实现对接安装，不需要额外做转接结构适配。在实际工程应用中，这类结构既可以用在小型声学设备的导音结构上，利用螺旋腔体的声程差实现特定的频响效果，也可以用在低压流体输送系统的末端导流段，让流出的介质形成稳定旋流，减少出口段的流体飞溅与紊流振动。从安装边界来看，整个螺旋结构的投影尺寸控制在紧凑范围内，安装时需要预留对应螺旋走向的弯曲空间，避免和周边其他部件产生结构干涉，管壁的厚度满足常规低压工况下的结构强度要求，不需要额外做加强筋结构就能承受常规工作压力下的介质载荷。设计过程中对每一段螺旋的曲率半径做了连续过渡处理，不存在曲率突变的拐点，既保证了流体在腔体内流动的平顺性，也让整个结构的外形流畅度得到保证，加工时无论是采用3D打印成型还是注塑开模生产，都能顺利实现脱模或者成型支撑的去除，不会出现结构死角。和常规的涡流发生装置相比，这款一体化的螺旋管道结构把导流、涡流生成、传导的功能整合在单个部件上，减少了多段拼接带来的密封隐患与流阻损失，在小型流体实验装置、特种声学导声结构、小流量介质旋流处理场景中都能适配使用，安装时只需要固定两端的接口位置，整个螺旋段不需要额外的支撑点，依靠自身结构刚度就能保持形态稳定，不会因为介质流动产生的振动出现结构形变。
