便携式卡片式数码照相机外观结构设计

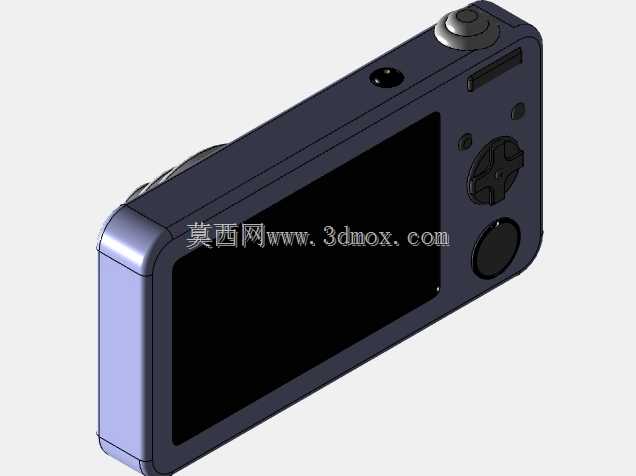

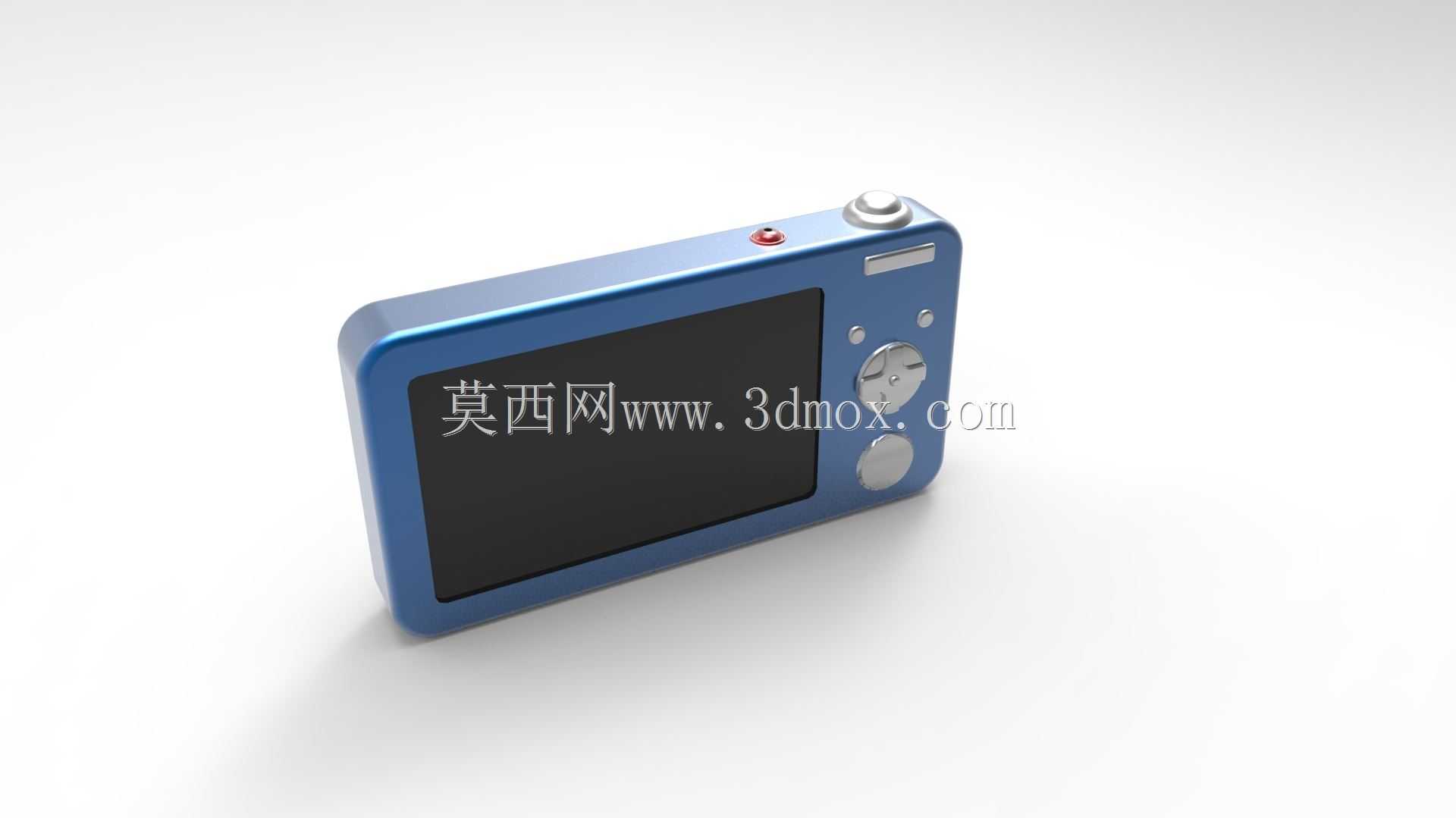

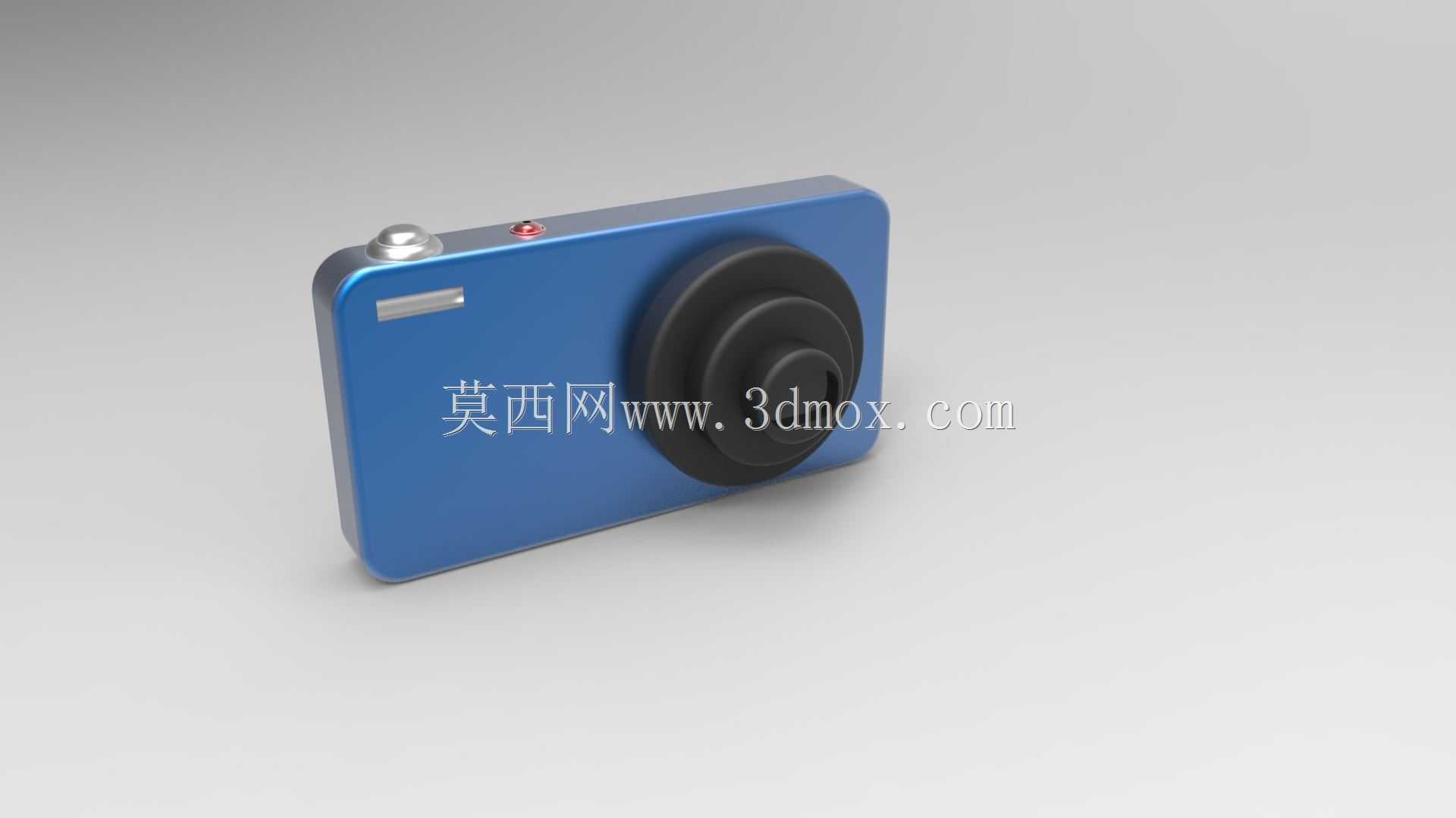

这款卡片式数码相机的结构设计，首先围绕日常随身拍摄的使用场景展开，整体采用圆角矩形的一体化机身轮廓，边角做了大弧度R角处理，既能够避免日常携带时剐蹭衣物或包内其他物品，也能提升手持握持时的贴合度，减少硌手感。机身正面布局兼顾镜头防护与操作逻辑，镜头区域做了略微内凹的沉台设计，无需额外加装镜头盖也能在平放时避免镜头镜面直接接触接触面，降低日常使用中镜片刮花的概率；机身顶部的快门按键做了凸起的圆弧造型，按键表面做了防滑纹理处理，按压行程设置在0.8-1.2mm区间，符合普通用户单指按压的操作习惯，旁边的电源按键与快门按键做了高度差区分，避免日常携带时误触开机。机身背面占据大部分面积的是显示屏区域，屏幕周边的边框做了等宽设计，右侧集中排布功能操作按键，按键采用大小区分的布局逻辑，常用的确认、方向导航键尺寸更大，边缘做了凸起的定位凸点，用户盲操作时也能快速识别按键位置，不需要频繁低头确认按键布局。从安装边界来看，整机厚度控制在轻薄便携的区间，能够轻松放入牛仔裤口袋或者小型随身包内，机身侧面的接口区域做了隐藏式的胶塞防护设计，既保证了机身外观的整体性，也能在日常使用中阻挡灰尘、飞溅的水滴进入接口内部，提升设备在户外日常场景下的使用可靠性。内部结构设计上，主板与电池仓采用分层排布的方式，电池仓设置在机身握持侧的内部，能够平衡整机的重量分布，避免单手持机时出现头重脚轻的情况；屏幕与主板之间预留了0.3mm的缓冲泡棉安装空间，能够吸收日常携带过程中产生的轻微震动，减少屏幕受挤压碎裂的风险。外壳采用薄壁注塑的成型工艺，壁厚均匀控制在1.5mm左右，既能够保证外壳的结构强度，避免日常轻微摔落出现外壳开裂的情况，也能有效控制整机重量，提升长时间手持拍摄的舒适度。镜头模组的安装位置做了精准的定位柱设计，装配时能够快速对准安装基准，保证镜头光轴与成像平面的垂直度，减少成像出现畸变、偏色的装配误差。
