影视道具级雷神战锤三维结构设计

　　这款战锤的三维结构设计，最初的需求来自影视道具制作与文创手办开发两个方向，在做结构拆解前，首先要明确不同场景下的使用边界：如果用于影视实拍的手持道具，整体重量需要控制在1.2-1.8kg区间，避免演员长时间持握出现肌肉劳损，锤体内部需要预留配重块安装腔，可以根据拍摄需求调整重心位置，通常重心要落在锤柄距离底端三分之一处，保证挥动手感符合重型钝器的视觉预期；如果用于1:1收藏级摆件，锤体可以采用实心树脂加金属镀层的工艺，整体重量可以提升到3-4kg，放置在展示台时不会因为轻微触碰出现倾倒，锤体底部需要预留隐藏式的安装螺孔，可以搭配亚克力或者金属材质的展示支架，适配不同的陈列场景。

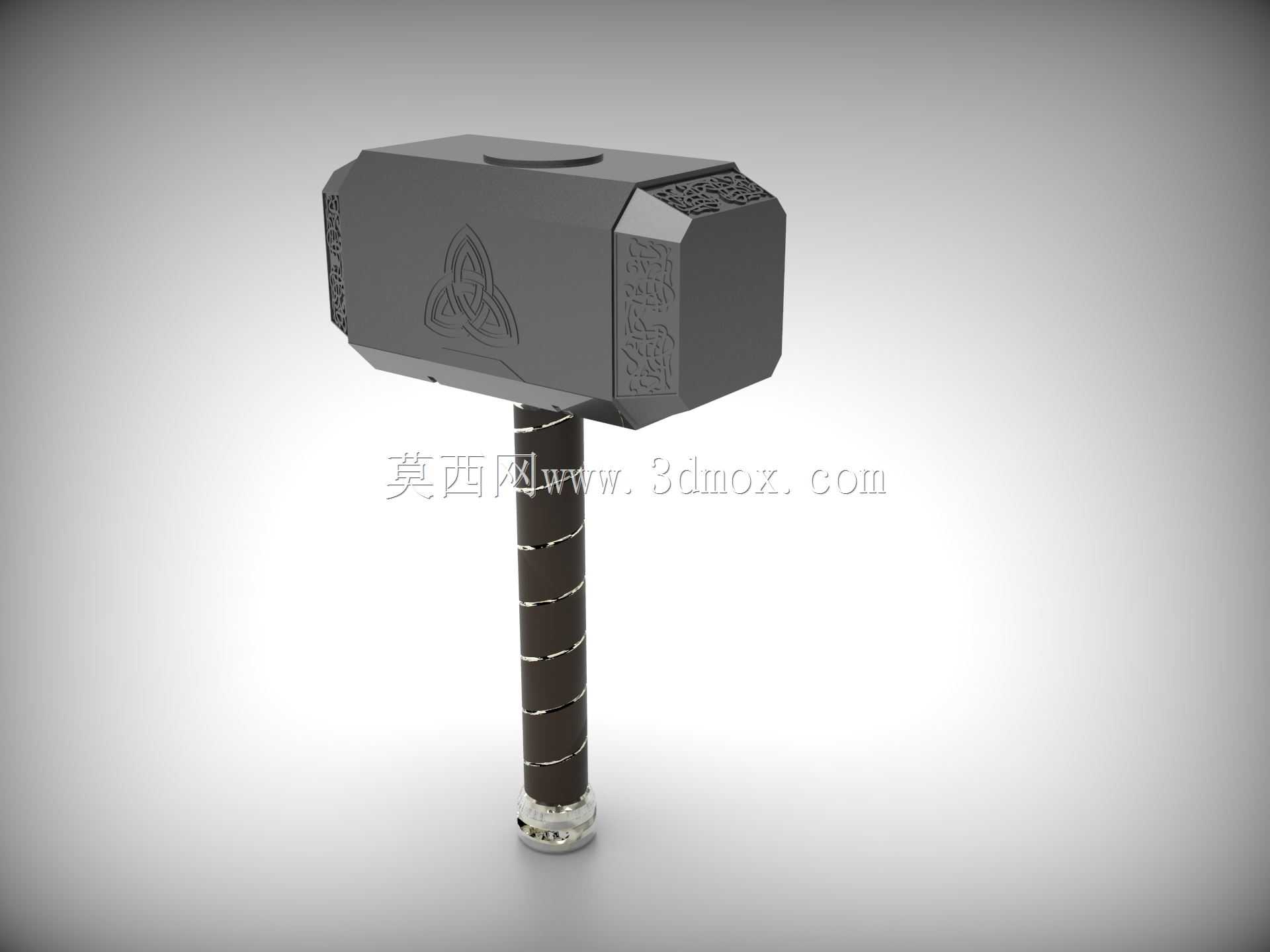

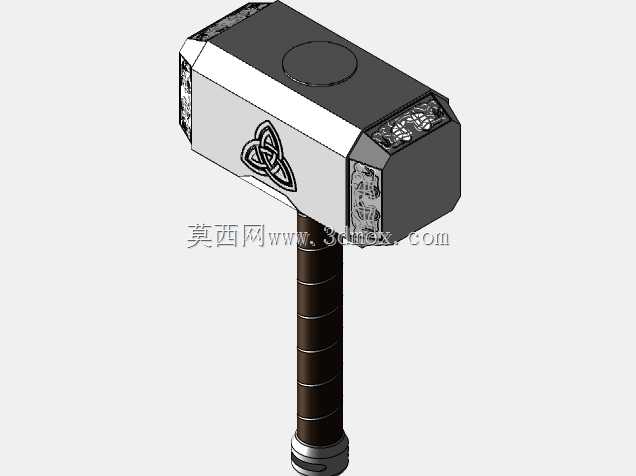

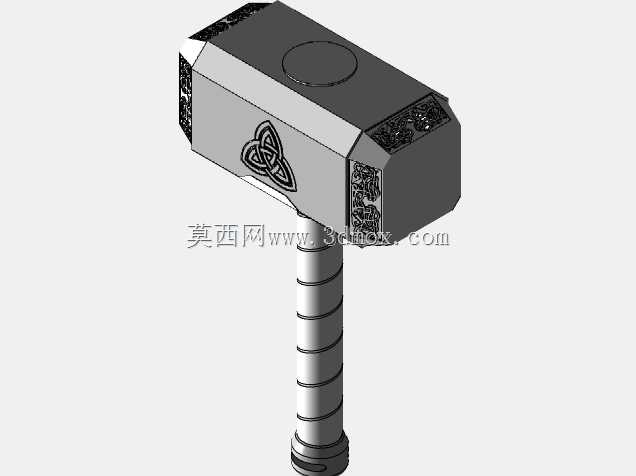

　　从外形结构来看，锤头部采用近似长方体的切角设计，六个主面都做了3度的微小拔模斜度，既方便后续开模生产时的脱模操作，也能在视觉上弱化方正块面的生硬感，锤面的凯尔特结纹饰采用0.3mm的浅浮雕设计，纹饰边缘做了R0.2的圆角过渡，避免镀层或者上色时出现颜料堆积的问题，纹饰的深度控制既保证了视觉上的辨识度，也不会因为凸起过高在搬运过程中出现磕碰掉漆的情况。锤头部与锤柄的连接位置没有采用简单的插接结构，而是设计了带止转卡槽的方隼结构，隼接深度达到45mm，配合M8的贯穿锁紧螺栓，即使作为实操类的工艺锤使用，也不会出现锤头松动偏转的问题，连接位置的缝隙控制在0.1mm以内，组装后不会出现明显的拼接断层。

　　锤柄部分采用分段式的防滑结构设计，柄身的缠绕纹理不是单纯的装饰纹路，每一圈凸起的间距控制在12mm，刚好匹配成年人手指弯曲后的指缝间距，持握时每根手指都能卡在纹路的凹槽内，即使手心出汗或者佩戴防护手套，也能保证足够的握持摩擦力，不会出现打滑脱手的情况。锤柄底端的金属尾帽做了R5的圆弧收边，避免持握时尾端的锐角硌伤手掌，尾帽内部预留了挂绳孔的安装位，可以根据使用需求穿入腕绳，在挥击动作时提供额外的安全防护。

　　在尺寸边界的设定上，整体高度控制在420mm，锤头部分的长宽高分别为180mm、120mm、110mm，这个尺寸既符合影视设定里的战锤比例，也不会因为尺寸过大导致日常收纳时占用过多空间，锤柄的直径设计为28mm，适配绝大多数成年人的手掌握持围度，不需要额外增加防滑套就能获得舒适的持握感。如果用于儿童玩具类的衍生产品开发，可以在现有结构基础上做等比例缩放，整体尺寸缩小到原尺寸的60%，所有的锐角位置都做R2以上的圆角处理，锤头部分采用软胶材质包覆，避免玩耍过程中出现磕碰损伤。

　　做结构建模的时候，特意把所有的装饰纹路和主体结构拆分成了独立的特征，后续如果需要调整纹饰样式或者更换表面处理工艺，不需要重新构建整体模型，只需要替换对应位置的特征即可，能大幅缩短衍生设计的迭代周期。锤体的壁厚根据不同的使用场景做了参数化设定，道具版的锤体壁厚设置为3mm，内部留空填充EVA配重材料，摆件版的壁厚设置为8mm，保证整体的结构强度，即使从1.2米的高度意外跌落，也不会出现壳体开裂的问题。

　　在实际的生产适配性上，这个模型的结构同时适配3D打印、树脂翻模、五金压铸三种生产工艺，针对3D打印工艺，所有的悬空位置都设计了45度以上的自支撑角度，打印时不需要添加额外的支撑结构，能减少后期打磨的工作量；针对树脂翻模工艺，分模线设置在锤头侧面的切角位置，打磨后可以完全隐藏分模线痕迹，不会破坏表面纹饰的完整性；针对五金压铸工艺，所有的壁厚都做了均匀化处理，避免压铸过程中出现缩孔、冷隔等缺陷，成型后的零件只需要做简单的表面抛光就能进入镀层工序。

　　很多同类型的道具模型在设计时只关注外形的还原度，忽略了实际使用时的结构强度和持握手感，这款战锤在设计阶段就做了多次的持握模拟和受力分析，在挥击方向的受力路径上做了局部的加厚处理，即使作为手工DIY的敲击工具使用，也能承受足够的冲击载荷，不会出现锤柄断裂或者锤头开裂的问题。表面的纹理设计除了装饰作用之外，还能在使用过程中掩盖轻微的划痕和使用痕迹，长期使用也不会因为表面的细微磨损影响整体的视觉效果。
