按动式中性笔外观与内部结构三维建模

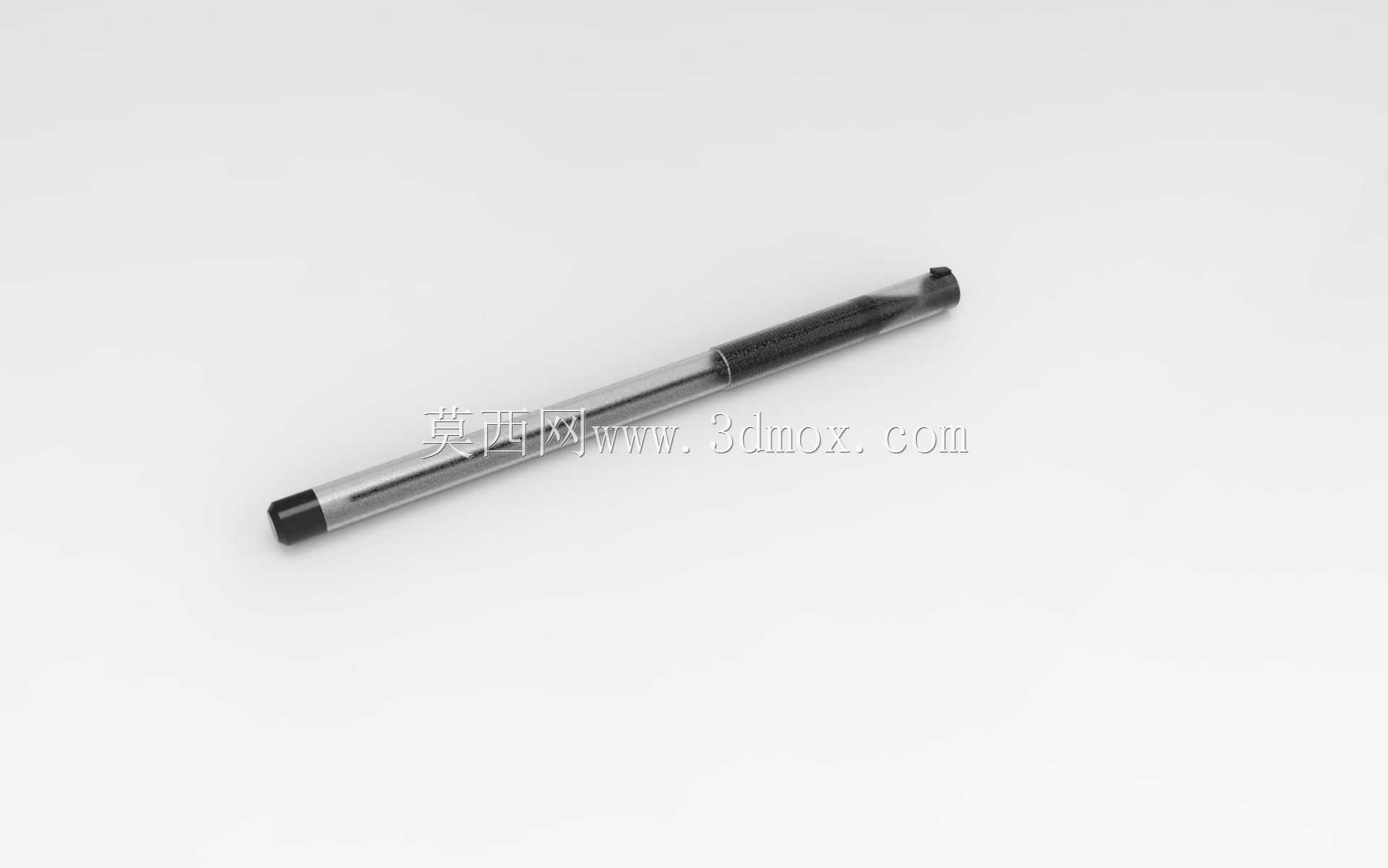

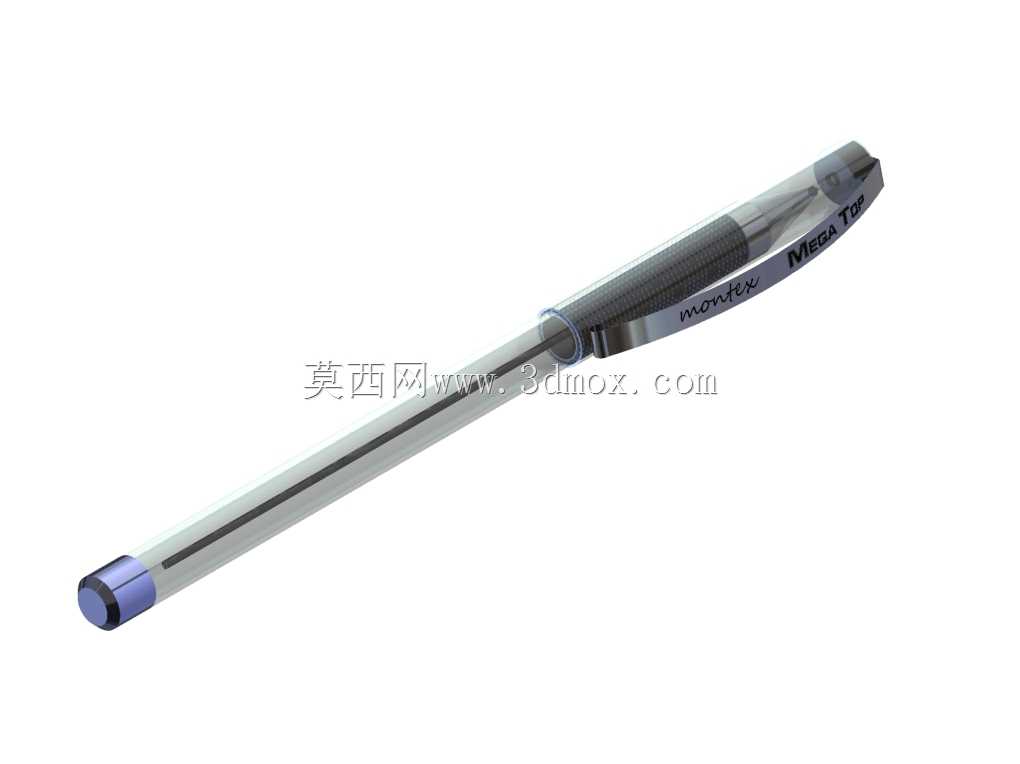

　　日常办公与学习场景中，中性笔是使用频次最高的书写工具之一，这款按动式中性笔的三维建模，完全还原了量产产品的实际结构与尺寸边界，可直接用于文具产品的结构验证、外观改款设计以及装配工艺模拟。从实际使用场景出发，这款笔的设计首先要满足单手握持的舒适度，笔身整体采用细长圆柱构型，握持区域做了微缩的滚花纹理处理，建模时还原了该区域的凹凸纹理细节，能够模拟实际握持时的摩擦力表现，避免长时间书写出现打滑问题。笔身的总长度控制在140mm左右，最大外径控制在11mm，这个尺寸边界完全适配常规笔袋、工装口袋以及桌面笔座的容纳尺寸，不会出现过长无法放入常规收纳空间的问题。

　　从结构设计思路来看，这款按动式中性笔采用了经典的棘轮按动出芯结构，建模时完整还原了内部的按动顶杆、棘轮锁止件、复位弹簧、笔芯固定套以及笔夹的装配关系，所有配合面的间隙都按照实际量产的公差要求设置，按动顶杆与笔身上端内孔的配合间隙控制在0.1mm以内，既保证按动时的顺滑度，又不会出现晃动松垮的问题。笔夹部分采用一体化的弹性卡扣结构，建模时还原了笔夹根部的薄壁弹性区域，能够模拟笔夹夹在笔记本、工装口袋布料上的夹持力表现，夹持厚度范围覆盖0.5mm到5mm，满足不同厚度载体的夹持需求。

　　笔身的出芯口位置做了内收的锥形导向结构，笔芯头部伸出笔身的长度控制在3mm，这个长度既能够保证书写时笔尖不会被笔身遮挡视线，又能避免笔芯伸出过长导致受力弯折的问题。笔身的尾端按动帽做了圆弧过渡处理，按动时的接触面积足够大，按压反馈清晰，复位弹簧的预紧力按照实际使用手感设置，按动行程控制在4mm，单次按动即可完成出芯锁止，再次按动即可完成收芯复位，结构逻辑完全匹配量产产品的实际动作逻辑。

　　从材料适配的角度，建模时区分了不同部件的材质区域，笔身透明段采用透明PC材质的外观表现，握持滚花区域采用软胶TPU的材质特征，金属笔夹与笔尖金属环采用不锈钢的质感表现，内部结构件采用ABS工程塑料的结构特征，所有部件的壁厚都按照注塑工艺的要求设置，主体塑料件的壁厚控制在1.2mm到1.8mm之间，避免出现注塑缩痕、填充不足的工艺问题。笔芯的固定结构采用周向均布的三个弹性卡扣，能够适配市面上绝大多数通用规格的按动中性笔芯，笔芯装入时卡扣会自动卡紧笔芯的台阶位置，不会出现书写时笔芯晃动回缩的问题，更换笔芯时只需要拔出笔嘴即可完成更换，操作逻辑符合用户的使用习惯。

　　在装配验证层面，建模时所有部件都设置了正确的装配约束，能够模拟完整的装配流程，从尾端按动组件装入，到内部弹簧、棘轮结构的装配，再到笔芯、笔嘴组件的旋合，整个装配流程没有干涉问题，所有配合面的定位关系准确，可直接用于生成装配工艺指导文件，也可以用于产品的结构强度仿真分析，比如笔身夹持区域的受力变形、笔夹的弹性变形量、跌落时的结构应力分布等仿真工作都可以基于该模型开展。对于文具设计从业者来说，该模型可以作为基础构型进行改款设计，比如调整笔身的外观纹理、更换笔夹的造型、调整握持区域的直径来适配不同的使用人群，不需要从零开始搭建基础结构，能够大幅缩短产品开发的周期。
