USB端口集线器金属防护外壳结构

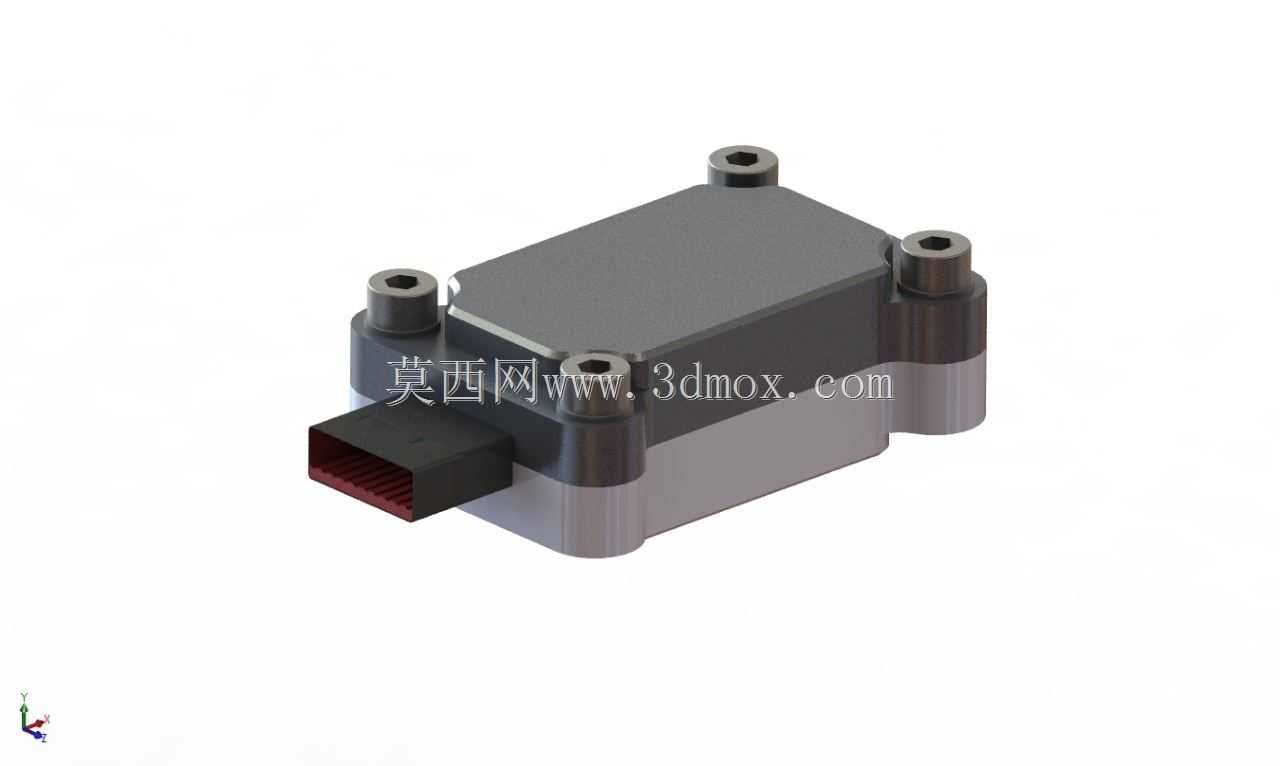

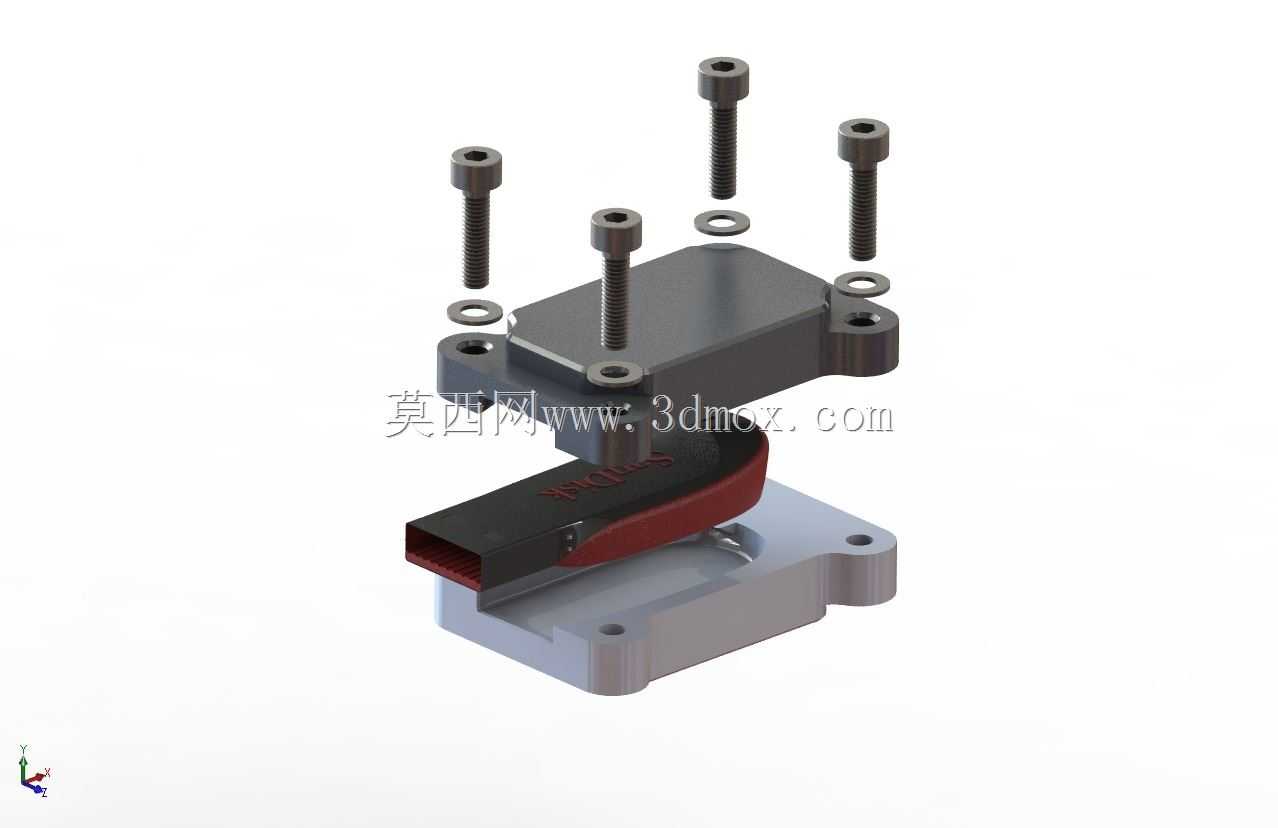

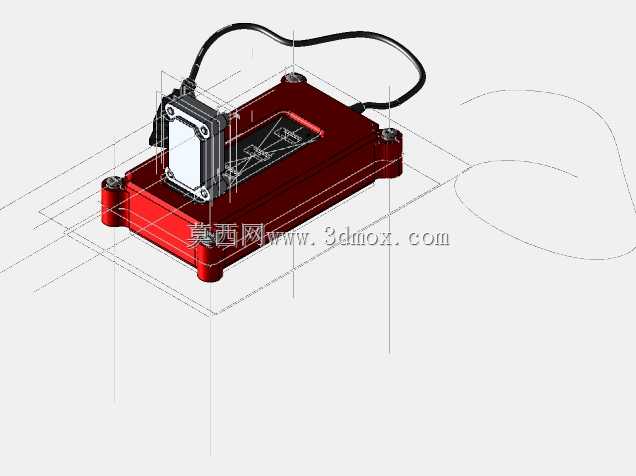

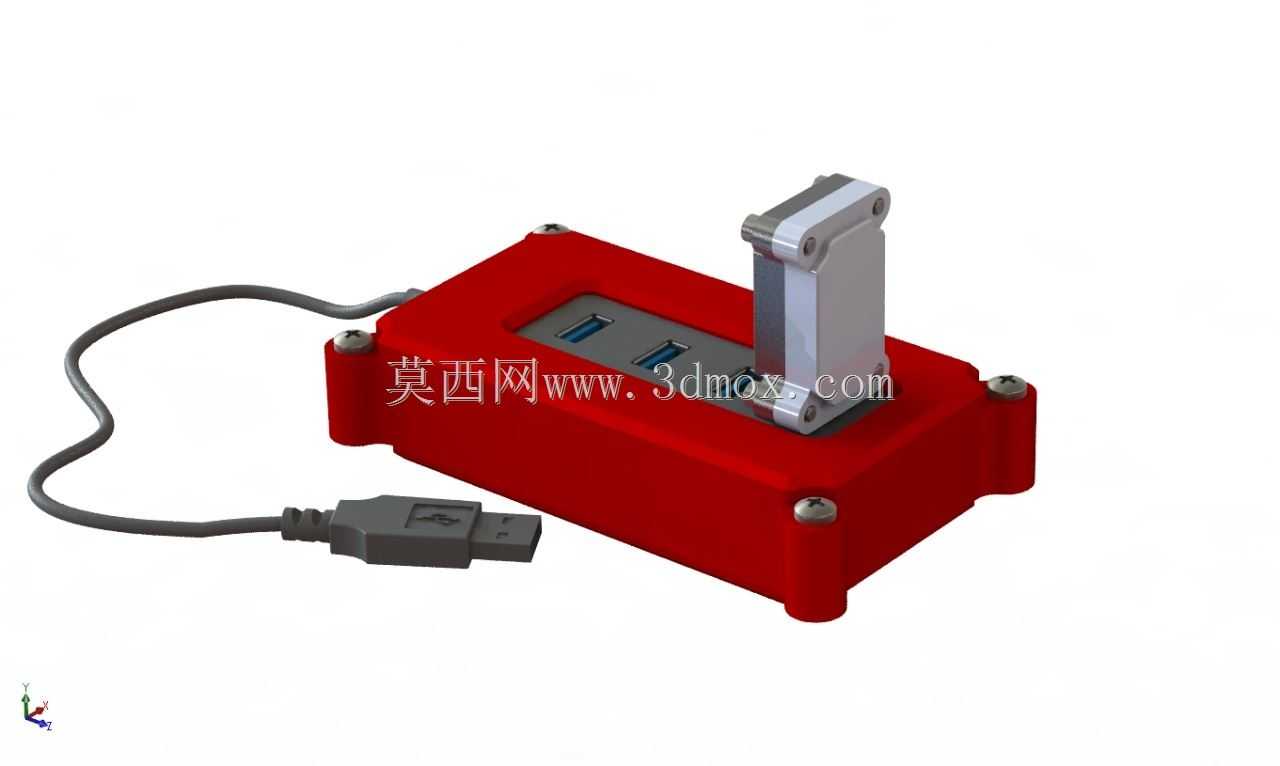

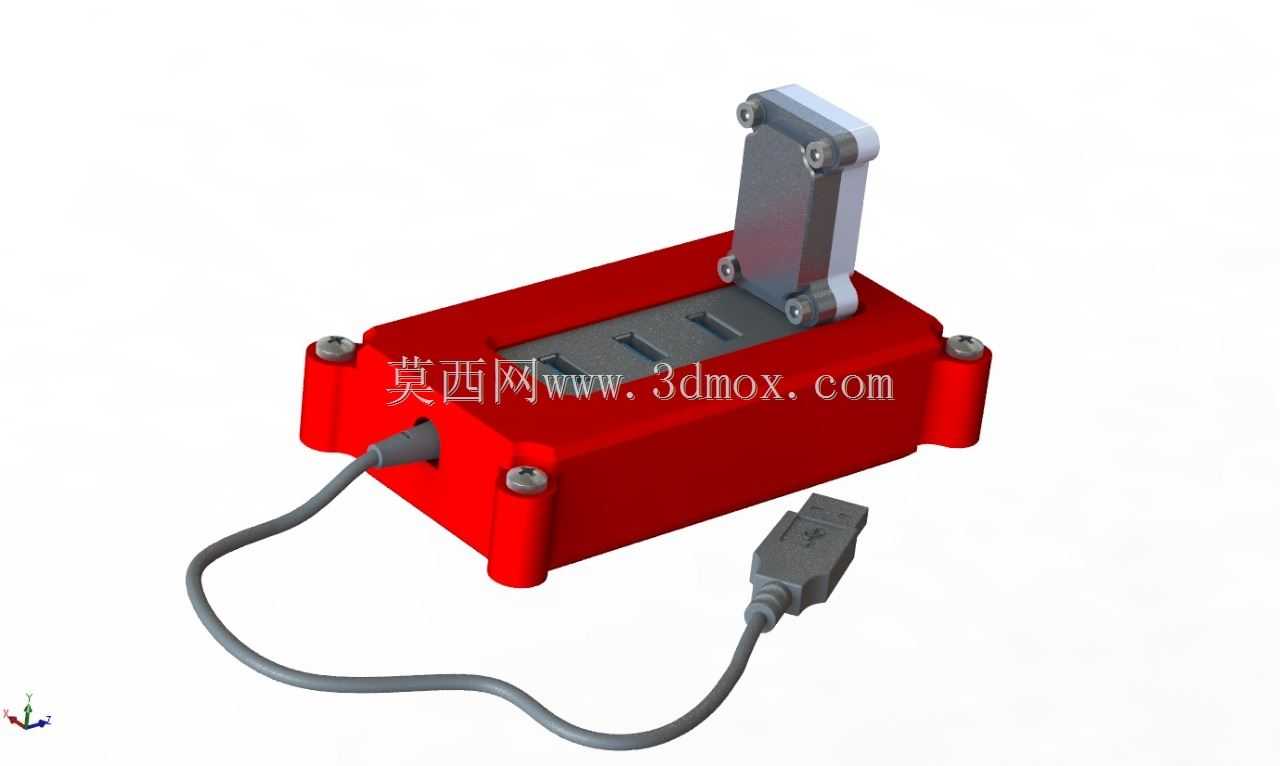

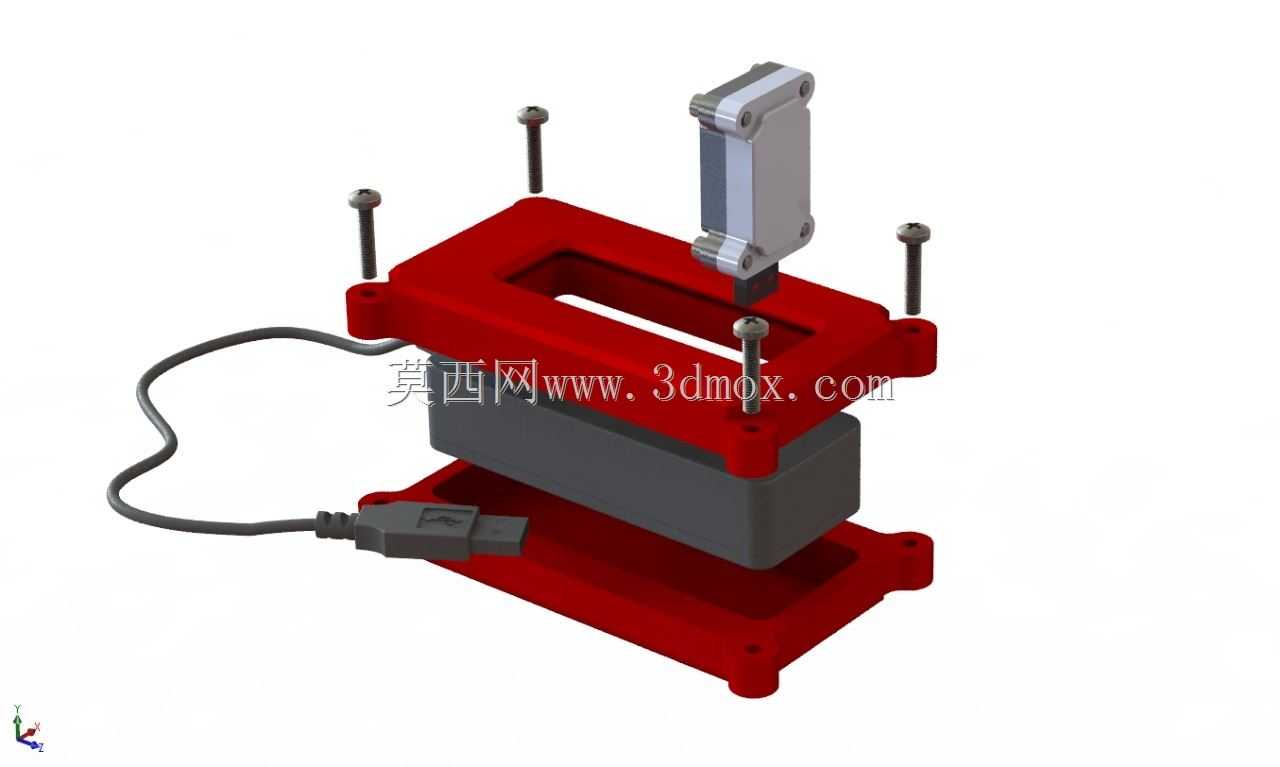

这款USB端口集线器外壳，主要面向桌面办公外设扩展、工业控制机柜内置集线、嵌入式设备外接端口拓展等场景使用，核心作用是为内部集线电路板提供物理防护，同时规整端口排布，避免外接USB接头受力松脱，也能隔绝日常使用中的灰尘、轻微泼溅对内部电路的影响。从结构设计来看，整体采用上下分体式扣合结构，下壳体预留了USB公头的伸出避让位，公头与下壳体之间设置了弧形限位结构，能够抵消USB插头插拔时产生的侧向力矩，避免长期插拔导致内部电路板焊点脱焊。上下壳体的四个角位设置了同轴安装孔，配套内六角圆柱头螺丝与平垫实现锁紧，安装孔位做了沉台设计，螺丝锁紧后头部完全沉入壳体表面，不会突出外表面影响安装排布，平垫的设置可以分散螺丝锁紧时的压应力，避免塑料或金属壳体在反复拆装后出现孔位开裂的问题。上壳体表面做了平整化处理，没有多余的凸起结构，既可以在表面粘贴产品标识，也能在多台设备堆叠放置时保持接触面平稳。下壳体的侧边设置了两个带安装孔的凸耳，凸耳的安装孔位与壳体主结构做了加强筋连接，能够满足将集线器整体固定在机柜内壁、设备机架或者桌面支架上的安装需求，凸耳的安装孔采用通用的M3螺丝适配尺寸，安装时不需要额外定制紧固件。在安装边界上，壳体整体轮廓方正，所有边角都做了R1.5的圆角过渡，既避免锐边划伤操作人员，也能在嵌入式安装时顺利卡入预留的安装槽位，壳体内部预留了电路板的定位卡槽，不需要额外打胶就能将电路板固定在壳体内，装配时先将电路板卡入下壳体的定位槽，扣合上壳体后锁紧四角螺丝即可完成装配，整体装配流程不需要复杂工装，适合批量组装生产。壳体在USB公头伸出的位置做了贴合公头外形的仿形开口，开口与公头之间的间隙控制在0.2mm以内，既可以保证公头顺利伸出，也能避免灰尘从缝隙进入壳体内部，上壳体与下壳体的结合面做了一圈止口结构，扣合后止口互相嵌合，能够提升壳体的整体结构强度，同时也具备一定的防泼溅能力，应对日常使用中不小心洒出的少量液体不会直接渗入内部。
