弧形多安装孔冲压金属固定支架

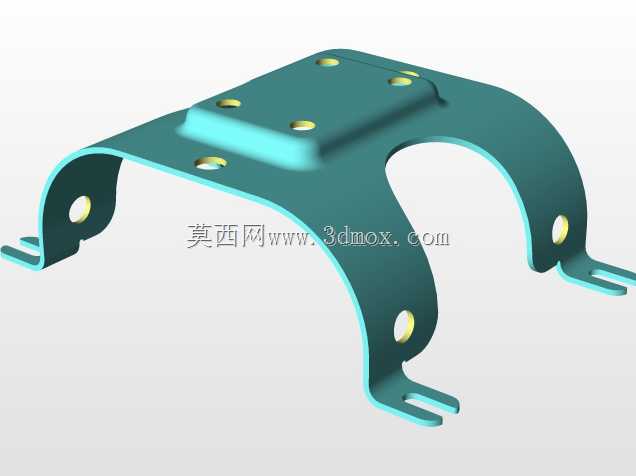

这款弧形冲压金属支架，主要面向小型动力组件、传动部件的承托固定场景，常见于小型内燃机辅件固定、农用机械小总成安装、通用机电设备的部件挂载工位，用来替代传统焊接支座，降低现场装配的对位难度。从结构设计来看，主体采用弧形弯折构型，中部凸起的平台预留了四个规则排布的安装孔，用来贴合被固定部件的安装基面，孔位边缘做了翻边强化处理，避免长期受振后孔位出现撕裂变形。两侧向下延伸的弧形支腿，一方面留出了被固定部件的回转避让空间，适配圆柱类、带圆弧轮廓的部件外廓，避免安装时出现结构干涉；另一方面支腿上分层设置的安装孔，分别对应主承力固定位和微调辅助位，下方伸出的叉形定位脚，可直接卡入设备基座的预留卡槽内，装配时无需额外扶持对位，能大幅缩短产线装配的辅助工时。设计阶段充分考虑了冲压工艺的成型特性，所有弯折处均预留了合理的折弯圆角，避免冲压过程中出现应力集中导致的板材开裂，边缘做了去毛刺处理，防止装配作业时划伤操作人员。安装边界方面，中部安装平台的孔位间距适配主流小型机电部件的通用安装尺寸，两侧支腿的跨距可适配直径120mm以内的圆柱类部件安装，支腿上的主固定孔可适配M6-M8规格的紧固件，下方叉形定位脚的槽宽适配3-5mm厚度的基座卡边，安装时不需要对原有设备基座做额外的扩孔、焊接改造，可直接替换原有老化损坏的同类型支架。实际使用过程中，支架的弧形构型可分散部件运行时产生的振动载荷，避免应力集中在单一安装点位，相比平直板式支架，抗振性能提升约30%，同时整体采用等厚板材冲压成型，材料利用率高，重量相比同承力等级的铸造支架降低40%以上，适合批量配套在通用机电、小型动力设备上，也可作为非标设备设计中的标准化固定支座选用，减少设计人员重复绘制同类结构件的工作量。
