华硕笔记本内置双排气涡轮散热风扇结构

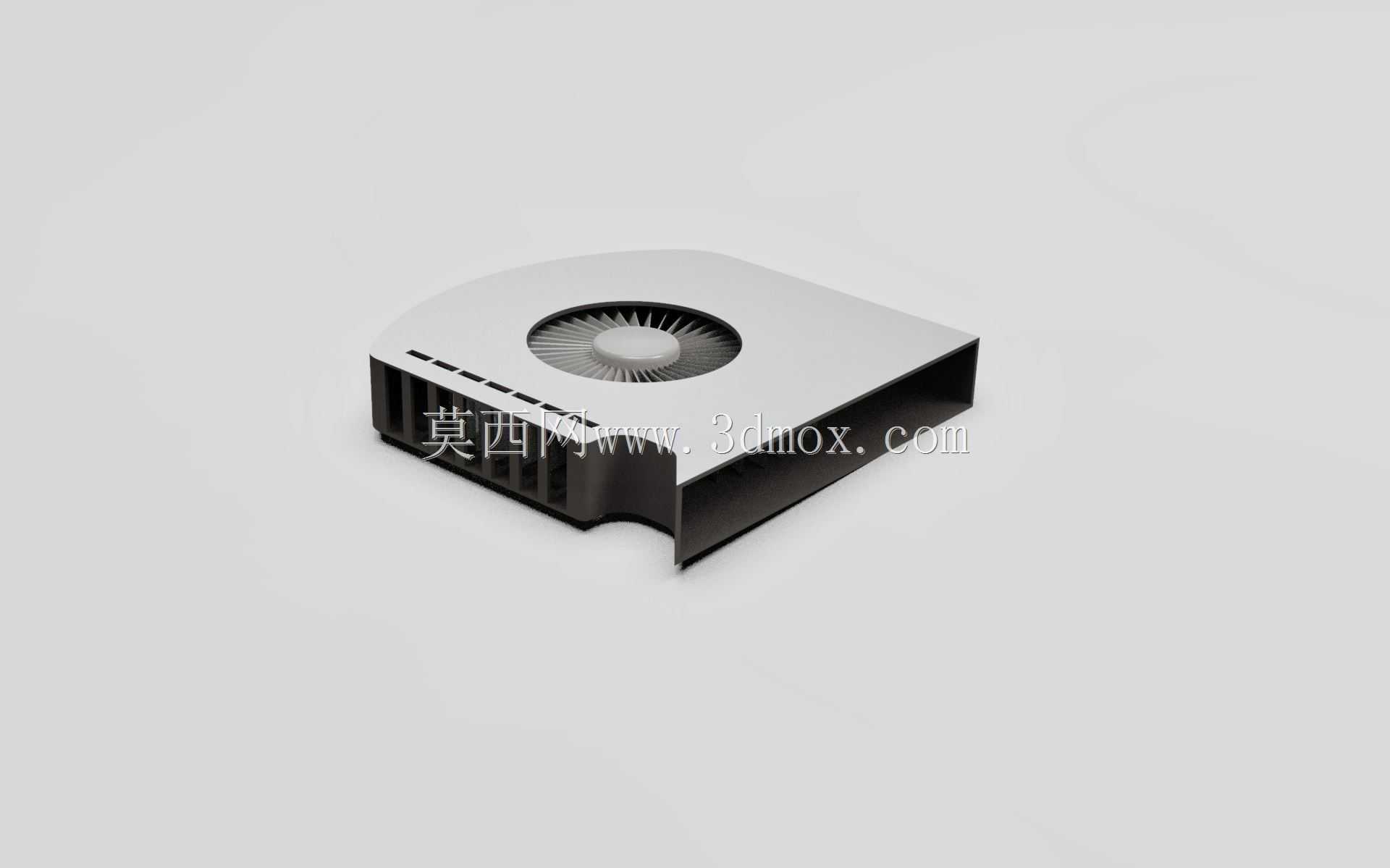

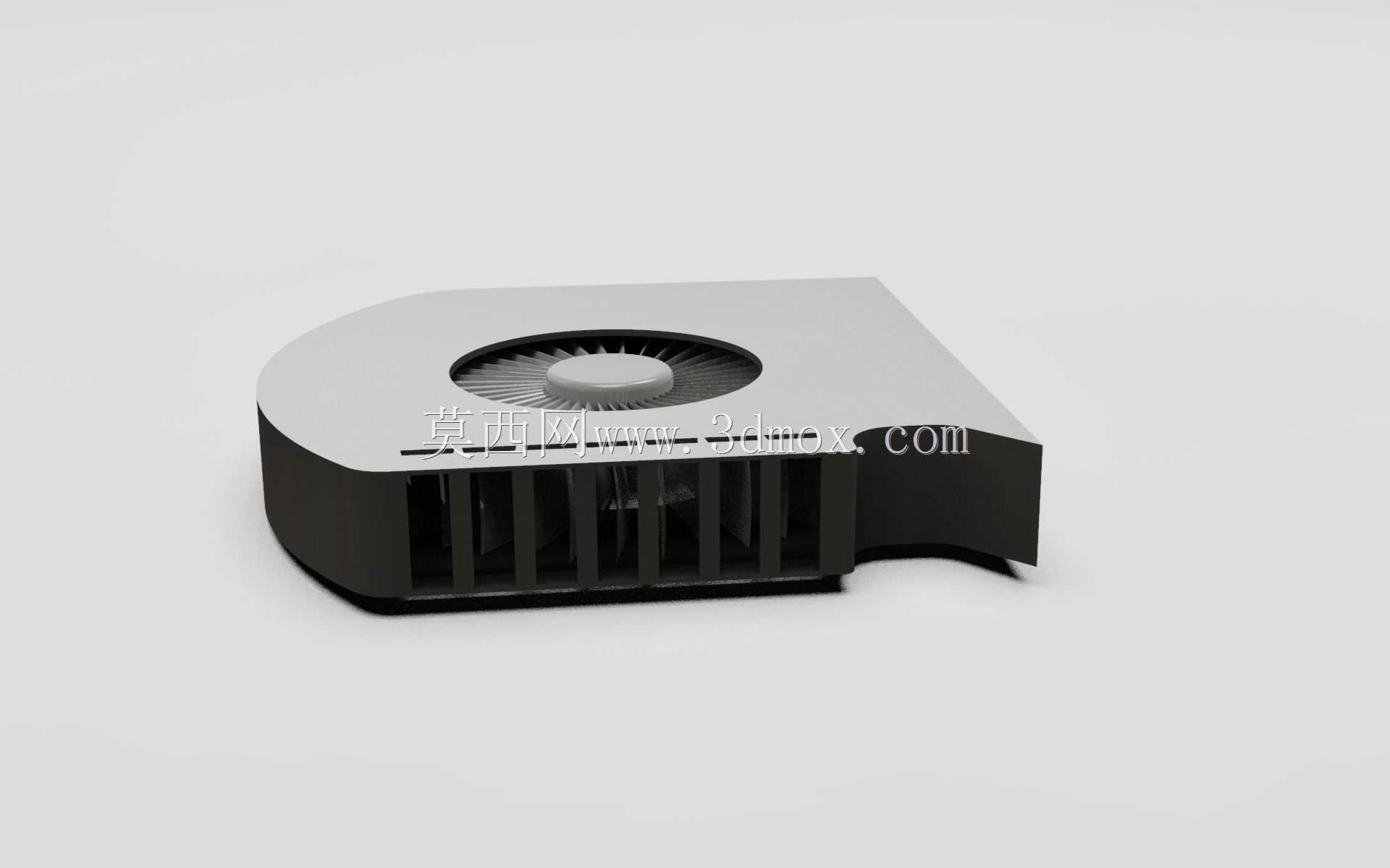

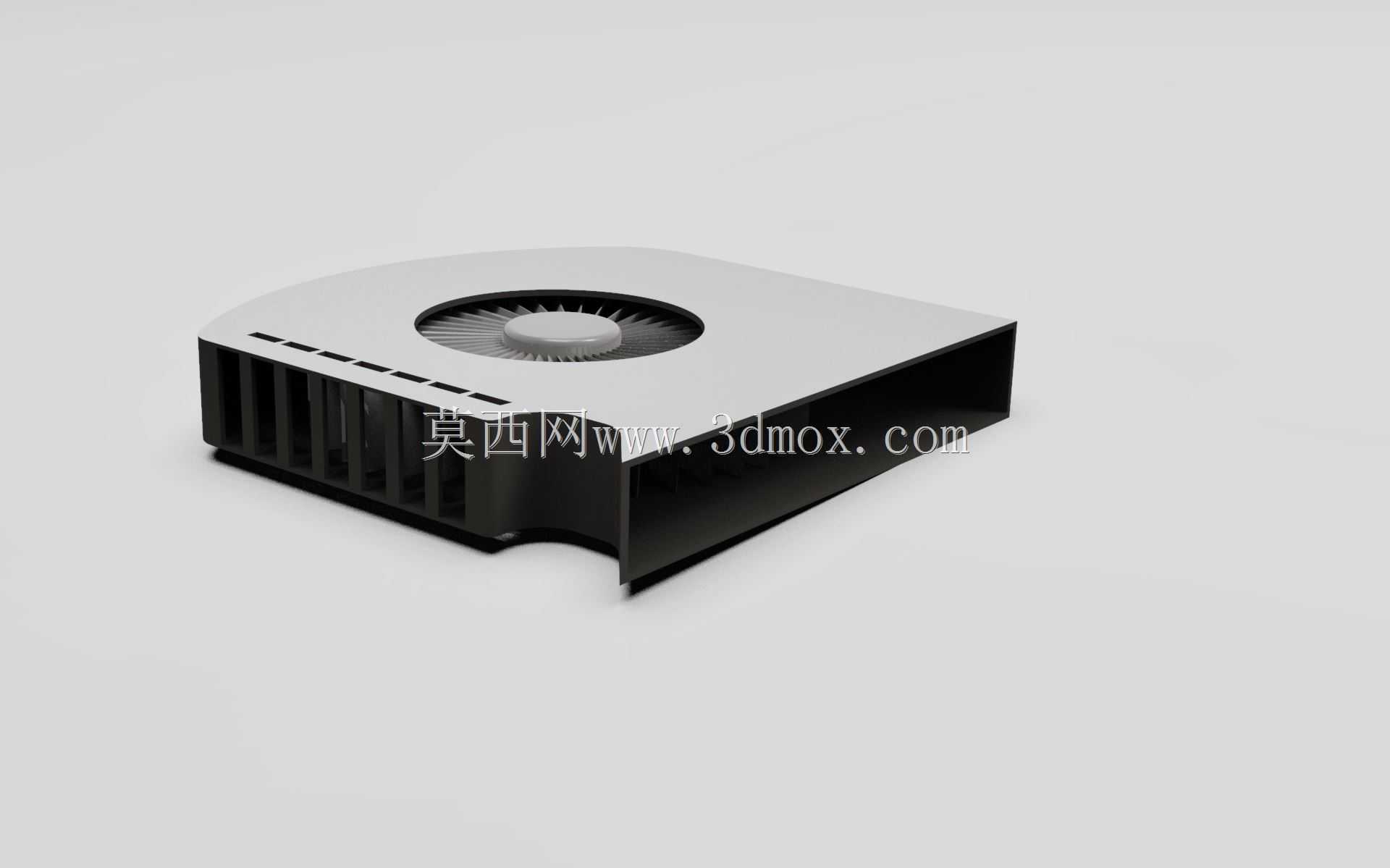

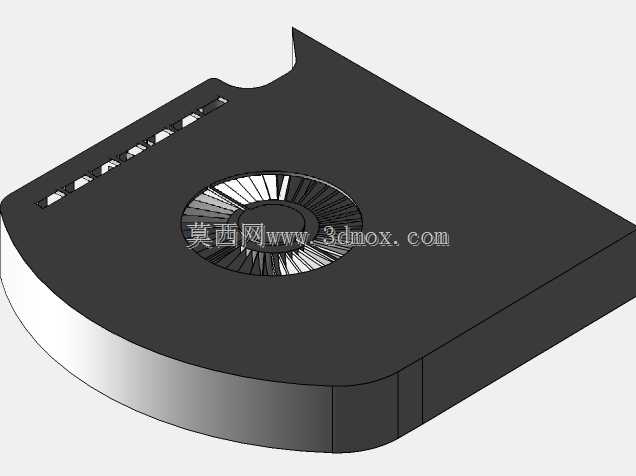

这款笔记本内置散热风扇采用涡轮式离心结构设计，主要应用于轻薄型华硕笔记本的内部散热回路，承担将CPU、GPU等核心发热元件传导至散热鳍片的热量快速排出机壳的核心作用，是笔记本风冷散热系统的动力核心部件。从结构设计来看，该风扇采用创新弧形叶片构型，叶片型线经过流体力学优化，能够在有限的轴向安装空间内提升风压与风量，相比传统直叶片风扇，在相同转速下可提升约15%的送风效率，同时降低叶片切割气流产生的紊流噪音，适配笔记本低噪运行的使用需求。整体壳体采用蜗壳式流道设计，进风区域位于风扇中心正上方，对应笔记本D壳的进风网孔位置，出风方向为侧置直吹式，可直接对接散热鳍片组的入风端，减少风流传输过程中的压损，保证热量能够被气流快速带离散热鳍片。安装边界方面，该风扇整体为扁平式方形蜗壳结构，轴向厚度控制在10mm以内，适配轻薄笔记本内部局促的堆叠空间，壳体四周预留有3个螺丝安装定位孔，孔位公差控制在±0.1mm范围内，可直接匹配对应机型主板侧的固定螺柱，供电接口采用标准4pin PWM针座，支持主板根据核心温度动态调节风扇转速，在低负载工况下降低转速减少功耗与噪音，高负载下满速运行保障散热能力。设计过程中，针对笔记本内部多部件堆叠的复杂空间环境，风扇壳体的边角位置做了圆弧避让处理，避免与周边的内存、硬盘排线等部件产生结构干涉，同时蜗壳的出风唇边做了密封贴合设计，可与散热鳍片的侧边形成密闭风道，减少风流旁漏。双排风口的结构设计能够同时覆盖CPU与GPU对应的两组散热鳍片，在单风扇的有限体积下实现双热源的同步散热，相比双风扇方案能够节省约20%的内部空间，为笔记本电池、主板元件的排布留出更多余量。叶片与中心转子的连接采用一体式注塑成型工艺，减少装配带来的动平衡误差，出厂前经过动平衡校准，在最高转速下运行时的振动量控制在0.2mm/s以内，避免长期运行出现轴承磨损、异响等问题。轴承部分采用含油轴承结构，配合防尘密封端盖，能够在笔记本的全生命周期内保障润滑效果，减少维护需求。在实际应用场景中，该风扇可适配14英寸至16英寸的标准轻薄本机型，在环境温度35℃的工况下，能够将满载运行的CPU核心温度控制在90℃以内，GPU核心温度控制在85℃以内，满足日常办公、轻度娱乐等场景下的散热需求，同时低转速下的运行噪音可控制在22dB以内，不会对用户的使用体验造成干扰。
