交流稳压设备用L型万向连接固定支架

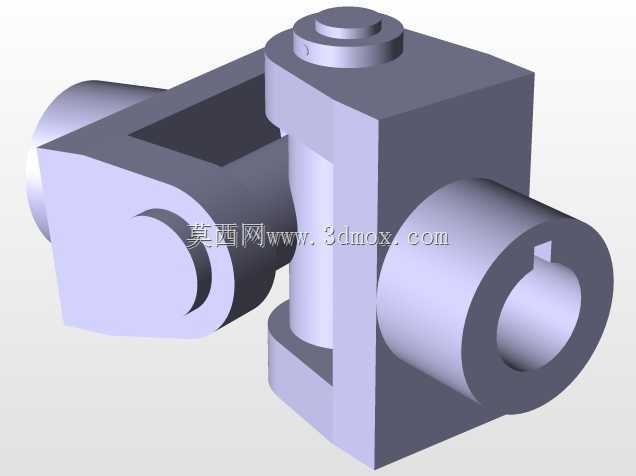

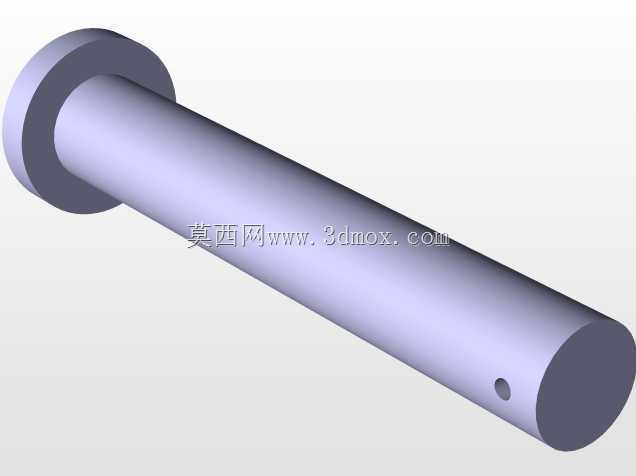

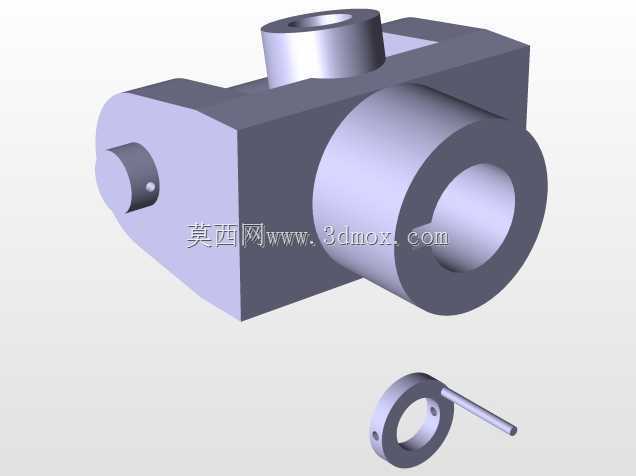

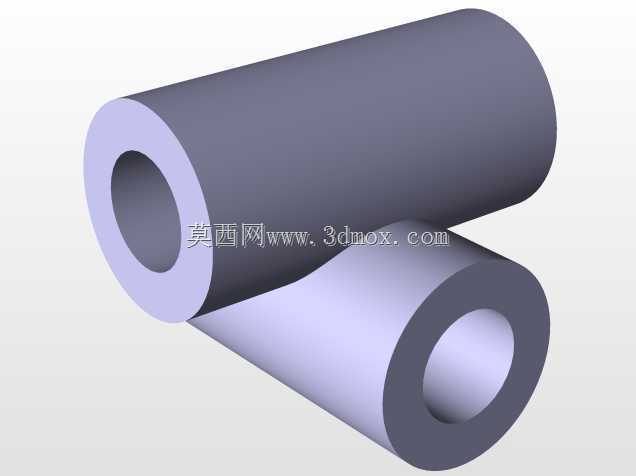

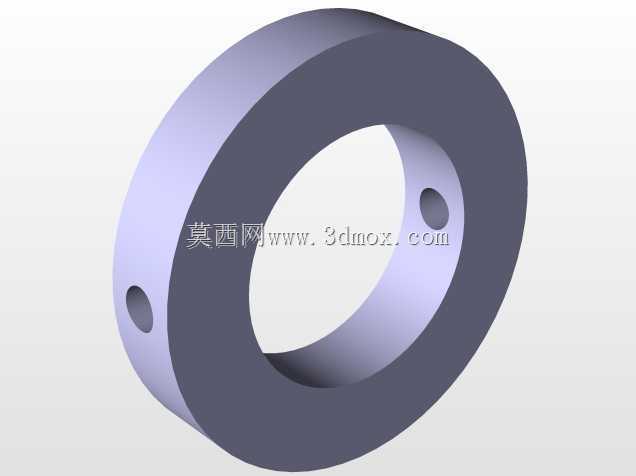

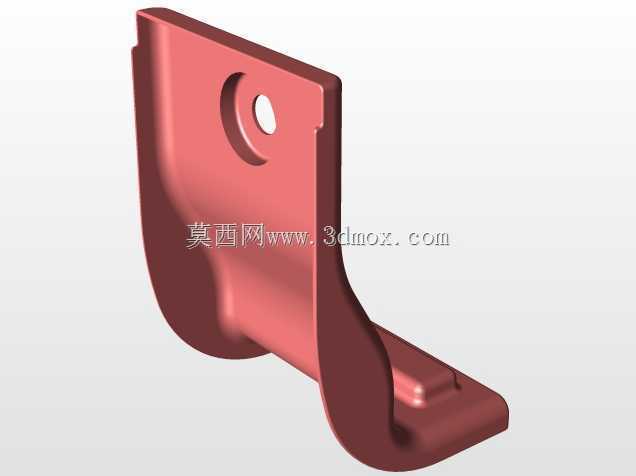

　　在交流稳压类输配电设备的内部装配场景中，这类L型折弯结构的万向连接支架，主要承担着内部组件的角度可调式连接与载荷传递作用，区别于常规的固定式直角安装座，该构件的弯折过渡区域做了大圆弧曲面的平滑处理，能够在设备运行产生持续微幅振动的工况下，避免应力集中导致的结构疲劳开裂问题。从实际安装适配的角度来看，构件竖直安装面上预留的带沉台圆形安装孔，可适配对应规格的螺栓紧固件，沉台结构能够保证螺栓安装后端面不突出于安装面，避免与周边相邻的电气组件产生干涉，同时沉台的深度经过匹配设计，能够保证螺栓拧紧后拥有足够的螺纹啮合长度，不会出现连接松动的问题。水平延伸的支撑臂部分做了局部的凸起加强结构，该结构并非简单的造型装饰，

　　而是通过冲压成型的加强筋结构提升支撑臂的抗弯折载荷能力，当支架端部承载对应组件的重量时，加强筋能够分散弯折位置的应力，避免长期承重后支撑臂出现向下的塑性形变，保证连接位置的角度精度始终维持在设计允许的公差范围内。在设计这类构件的三维结构时，首先需要明确设备内部的安装边界尺寸，竖直面的安装孔中心到弯折圆角的距离，需要匹配设备内部安装立板上的预留孔位坐标，避免安装时出现孔位错位无法装配的问题；水平支撑臂的延伸长度则需要根据所连接组件的安装位置确定，既要保证组件安装后与周边带电部件保持足够的电气安全间隙，也要避免臂长过长导致整体结构刚性不足。弯折处的外圆弧与内圆弧的半径差值，需要严格匹配所选板材的厚度，

　　保证冲压折弯成型时板材不会出现拉裂或者起皱的缺陷，同时竖直面与水平面的垂直公差需要控制在机械安装的常规精度范围内，避免安装后组件出现倾斜偏移。这类万向连接支架在实际使用中，能够适配一定范围内的安装角度偏差，当设备内部的相邻组件因为装配公差存在小幅的位置偏移时，支架的结构特性可以吸收部分安装误差，降低装配环节的调整难度，提升整机组装的效率。不同于需要多件拼接的组合式连接结构，该支架为一体化冲压成型的单一部件，减少了装配环节的零件数量，也避免了多零件连接带来的累积误差，同时一体化结构的抗振性能更优，在设备长期运行的过程中，不会因为紧固件松动导致连接位置出现位移。构件的边缘位置都做了小圆弧的倒角处理，

　　避免装配过程中锋利的板材边缘划伤操作人员，也防止安装时刮破相邻线缆的绝缘层，造成电气安全隐患。在确定安装孔的尺寸时，需要兼顾紧固件的规格与安装调整余量，孔位与螺栓之间保留合理的间隙，方便安装时的位置微调，但间隙也不能过大，否则会导致连接后组件的固定位置出现窜动，影响设备运行的稳定性。支撑臂端部的造型做了收窄与圆弧过渡处理，方便与所连接的万向组件进行配合对接，端部的贴合面平面度需要满足设计要求，保证对接后两个接触面能够紧密贴合，不会出现局部间隙导致的连接不稳。从材料选型的适配性来看，这类支架通常采用冷轧钢板冲压成型后做表面涂覆处理，红色的表面涂层一方面可以起到防锈防腐的作用，提升构件在设备内部温湿度变化环境下的使用寿命，另一方面也可以在设备内部的组件排布中起到标识作用，方便运维人员快速识别对应的结构部件。在三维建模过程中，需要重点关注折弯区域的板材中性层偏移计算，保证展开后的毛坯尺寸准确，减少冲压试模阶段的调整工作量，同时沉台结构的拉伸深度与圆角参数，需要符合冲压工艺的成型极限，避免成型时出现板材破裂的问题。
