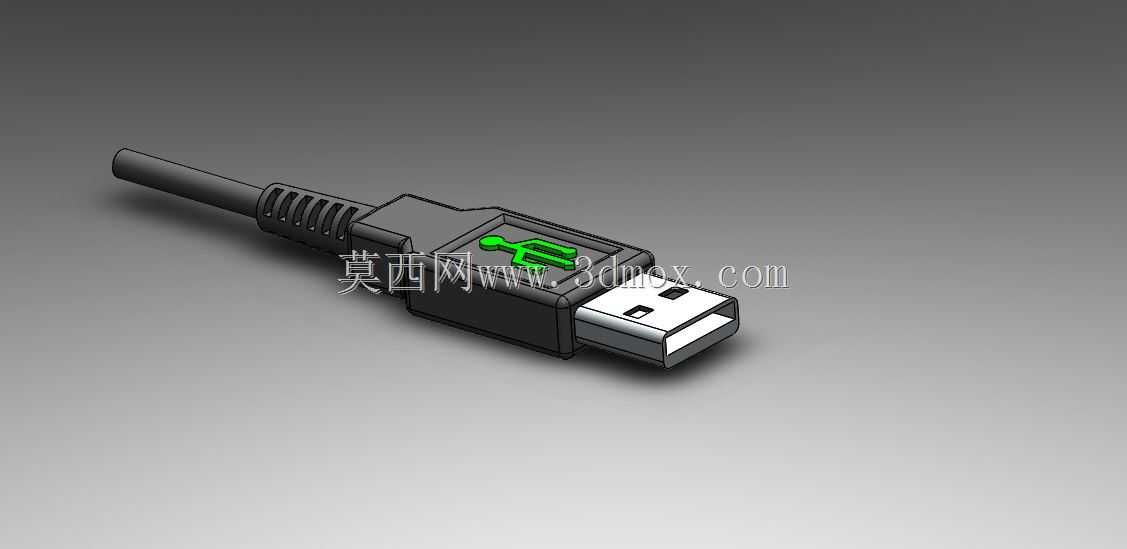

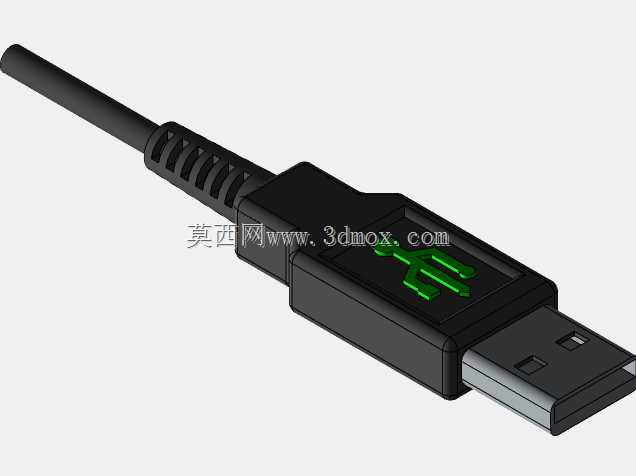

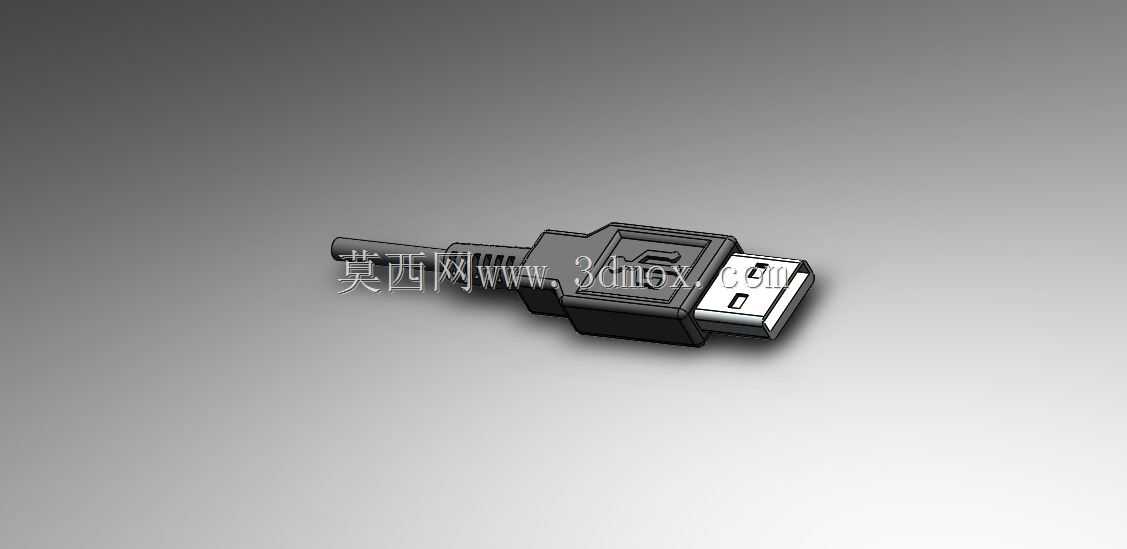

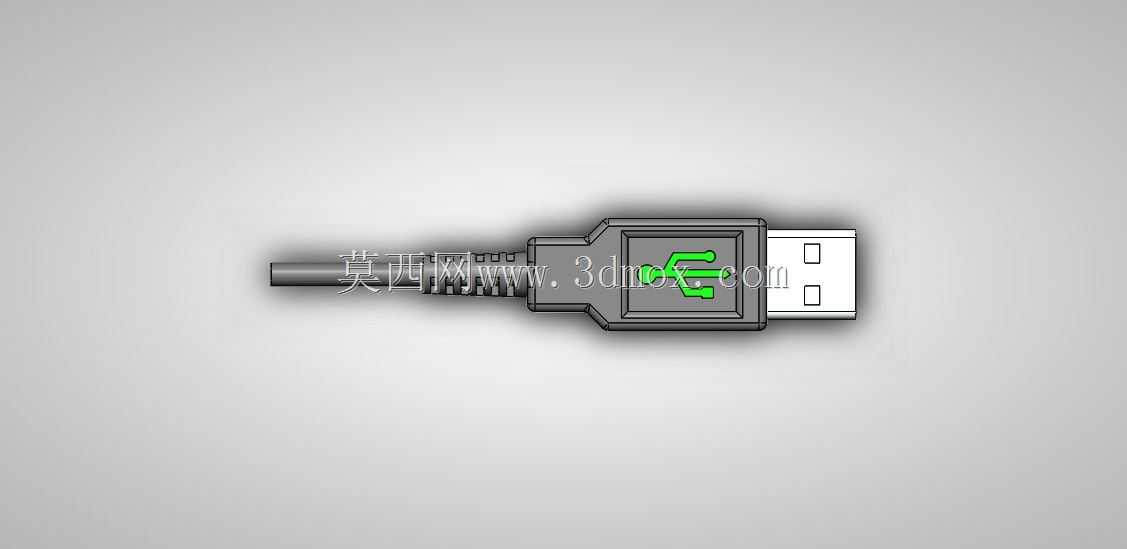

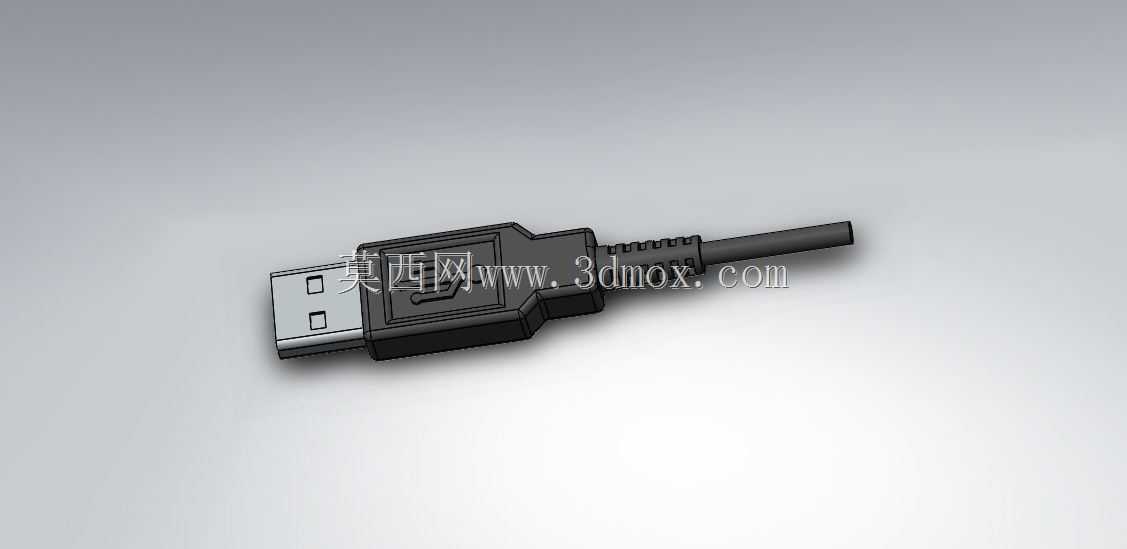

标准USB公头数据线接口结构设计

日常电子设备的有线数据交互、供电连接场景中，USB公头是应用覆盖最广的接插部件，小到消费类数码外设、便携检测仪器，大到工业控制终端的前置调试端口，都能见到这类接口的身影。做这个结构设计的时候，首先要卡准通用USB Type-A公头的安装边界，金属屏蔽壳的外围尺寸要严格匹配通用母座的插合公差，插合后不能出现旷量过大导致的接触不良，也不能因为尺寸过盈造成插拔阻力超标、长期使用磨损母座弹片。接口内部的绝缘胶芯部分，要兼顾四个接触弹片的定位精度，电源、数据正负引脚的排布间距要符合通用接插件的安全间隙要求，避免引脚间距过小引发的高压击穿、信号串扰问题，胶芯尾部要做压线扣结构，和线材外被的夹紧力要达到线材拉拔测试要求，避免日常使用中线缆受拉时内部芯线直接受力断裂。尾部的线缆防弯折结构是设计里容易被忽略的细节，靠近接口出线端的橡胶护套要做渐变的硬度过渡，靠近金属壳的部分硬度稍高，保证和壳体的配合密封性，往线缆延伸的部分硬度逐步降低，给线缆弯折留出足够的形变空间，减少反复弯折后芯线断裂的概率。金属屏蔽壳除了做结构定位，还要兼顾电磁屏蔽作用，壳体和线缆的屏蔽层要做可靠导通，减少数据传输过程中的外界电磁干扰，尤其是在工业现场有变频器、伺服电机这类强电磁干扰源的场景下，屏蔽层的导通可靠性直接影响数据传输的丢包率。实际建模过程中，要把插合导向的倒角做在金属壳的插入端，四个边角的导入角度要均匀，保证用户盲插的时候也能顺利对准母座，不会出现单边卡滞的情况。胶芯上的弹片卡槽要做限位结构，保证弹片压合后的形变量在材料弹性形变范围内，长期插拔后不会出现塑性变形导致接触压力不足。整个接口的外形要做圆滑过渡，金属壳的边缘不能有锐边毛刺，避免插拔时划伤操作人员手部，外壳表面的防滑纹理深度要控制在合理范围，既要保证插拔时有足够的摩擦力，又不会因为纹理过深积攒灰尘难以清理。
