B型90度带防水盖RJ45插座结构设计

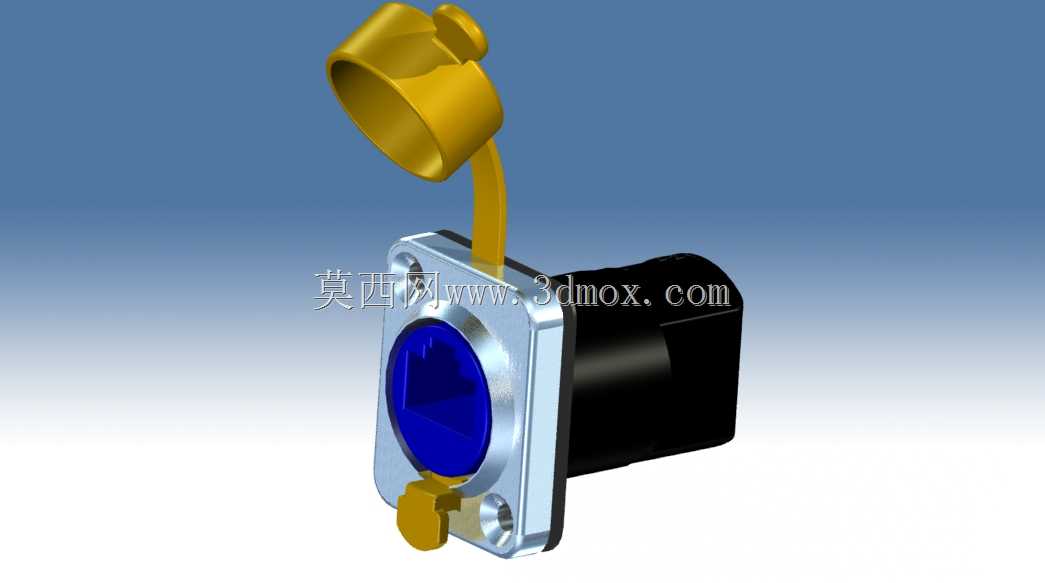

这款带防水盖的90度B型RJ45插座，主要面向户外通讯设备、工业控制柜、室外安防基站、轨道交通车载设备这类对接口防护有硬性要求的布线场景，解决常规RJ45接口裸露易进灰进水、直头出线占用纵深空间过大的工程痛点。从实际选型角度看，IP65的防护等级意味着设备在户外淋水、粉尘车间作业的工况下，不用额外给接口做独立防护舱，插合水晶头后扣合配套防水盖，就能满足非浸水状态下的长期稳定通讯需求，比普通民用网口的环境适配性强出不少。

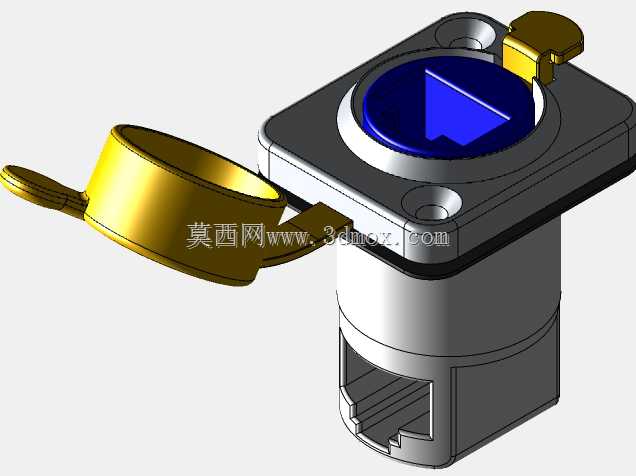

设计上采用法兰盘面板安装结构，安装孔位做了沉台处理，装配时螺丝头不会突出法兰表面，能保证安装面贴合平整，不会因为螺丝凸起导致密封胶条压合不均出现渗漏缝隙。90度直角出线的结构，把网线出线方向从垂直面板改成平行面板方向，在设备内部布线空间局促的场景下，能大幅减少接口后方需要预留的走线纵深，避免网线弯折半径过小导致的线芯断裂、信号衰减问题，尤其适合薄型控制柜、壁挂式通讯终端这类内部净深不足的设备。

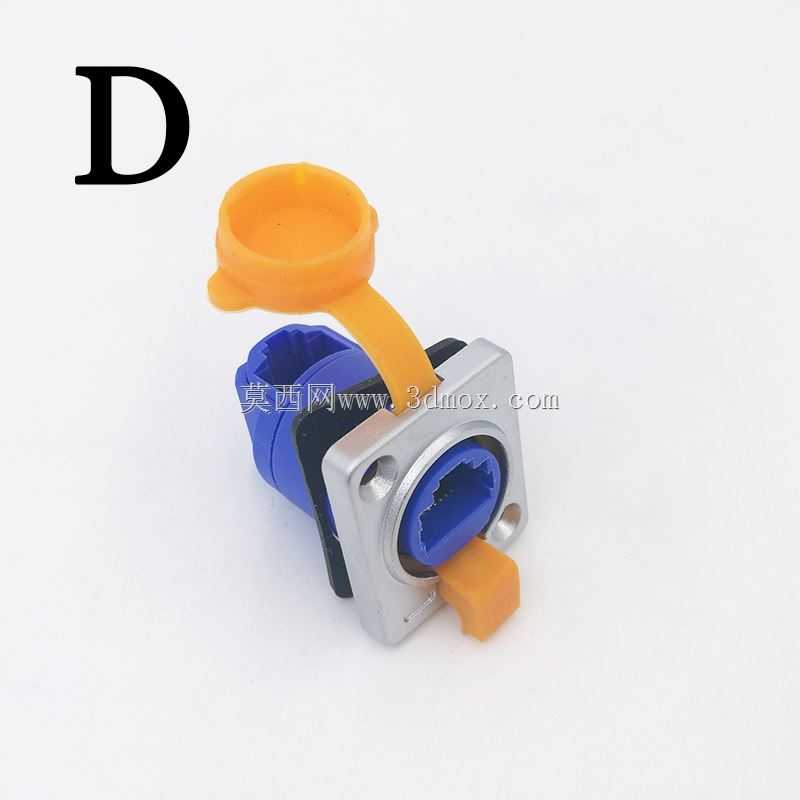

接口端的蓝色密封胶圈是防护结构的核心，胶圈嵌在法兰与接口主体的卡槽内，安装时胶圈被法兰和设备面板均匀挤压，填充两者之间的装配间隙，阻断粉尘和喷淋水的侵入路径。配套的防水盖通过软质连接带与插座主体相连，不会出现盖子脱落丢失的问题，未插网线时扣合盖子，同样能达到IP65的防护效果，盖子边缘做了凸起扣位，扣合后有明显的卡滞手感，不会因为设备振动自行松脱。

接口内部的水晶头插接腔做了导向倒角，插水晶头时不用刻意对准，顺着倒角就能顺利推入，减少现场布线时的对位难度，插接到位后内部弹片卡扣会牢牢卡住水晶头，在设备振动、线缆受拉的情况下也不会出现松脱断连的问题。主体外壳采用金属材质，除了结构强度更高之外，还能起到电磁屏蔽的作用，减少工业现场强电磁干扰对网络信号的影响，比塑料外壳的民用网口更适合复杂电磁环境下的通讯布线。安装法兰的外形做了切边处理，在密集排布多组接口的场景下，相邻插座之间不会出现轮廓干涉，能最大化利用面板的安装面积，适合多网口集中布置的通讯集成设备使用。
