一体成型曲面螺旋推进桨结构设计

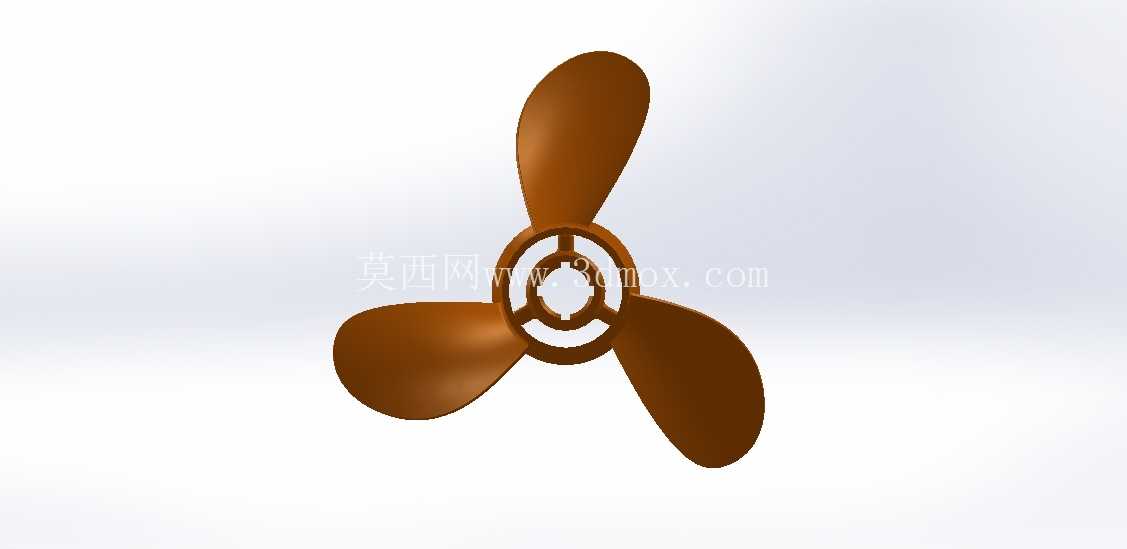

　　首先看应用场景适配，这类一体结构的螺旋桨，既可以适配小型流体输送设备的增压端，作为管道内的流体推进构件，也可以适配小型水面航行设备的动力输出端，还能用于搅拌设备的混合端，针对不同介质的输送需求，桨叶的曲面升角做了渐进式过渡设计，从根部到叶梢的螺距渐变，既保证了根部的结构强度，又能让叶梢区域在运转时获得足够的流体推力，避免了等螺距设计在高转速下容易出现的叶梢空化问题。从设计思路上，建模时优先确定了安装基准轴的位置，以中心安装柱的轴线为全局基准，所有桨叶的曲面轮廓都围绕该基准做阵列排布，保证每一片桨叶的重心都落在基准轴的回转平面上，减少动平衡校正的工作量。做流体输送、动力推进类结构设计的工程师，大多遇到过螺旋桨类部件的曲面建模痛点——既要保证桨叶曲面的流体力学效率，又要兼顾铸造生产的工艺可行性，还要匹配安装端的轴系配合公差，很多新手建模时容易顾此失彼，要么曲面光顺度不足导致运行时紊流损耗大，要么根部圆角处理不到位在铸造时出现缩孔缺陷，要么安装段的轴孔配合尺寸留量不对，装配后出现同轴度偏差引发振动。这款螺旋桨的结构设计，从实际工况适配出发做了多维度的工程考量。

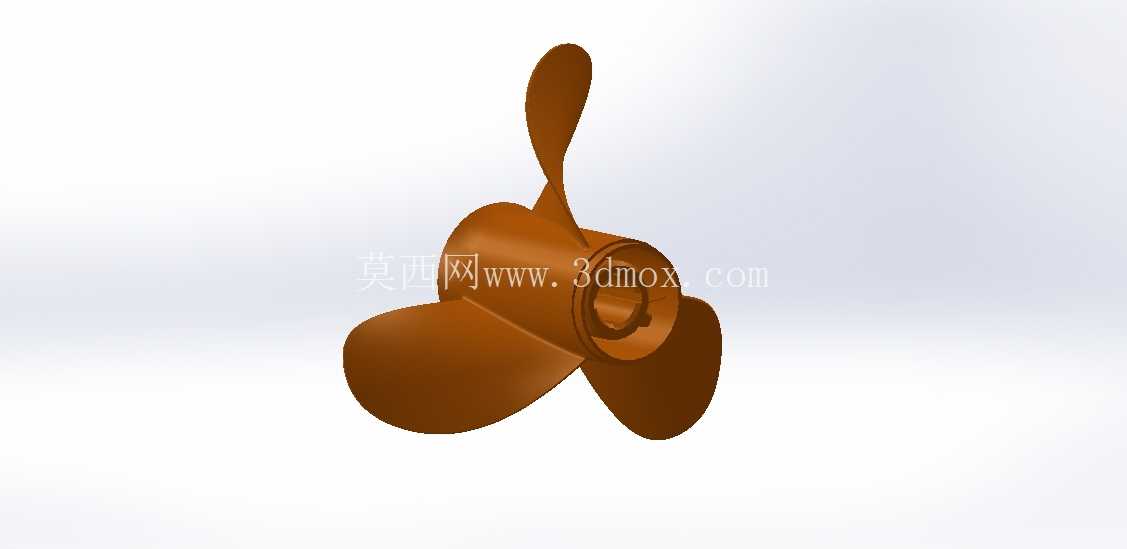

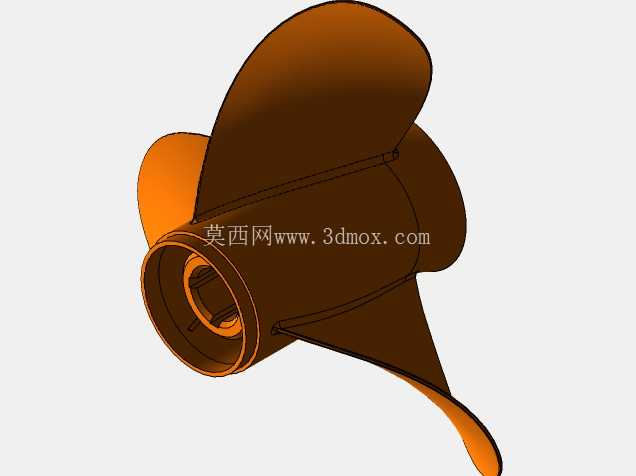

　　中心安装柱做了等直径的圆柱面设计，预留了标准的轴配合公差带，安装端面做了平整的止口结构，方便和动力输出轴的端面定位，避免装配时出现轴向窜动。桨叶和中心柱的连接位置做了大圆角过渡处理，这个细节很多建模者容易忽略，实际铸造生产中，直角连接位置会因为金属液冷却速度不一致产生应力集中，后续运转时在交变载荷作用下容易出现根部断裂，大圆角过渡既优化了铸造时的金属液流动路径，减少冷隔、缩松缺陷的产生概率，又能分散桨叶运转时传递到中心柱的载荷，提升整体结构的疲劳寿命。外形尺寸上，桨叶的最大回转直径控制在适配小功率动力输出的区间，安装柱的长度预留了足够的轴向配合距离，保证和输出轴连接时的接触面积足够，传递扭矩时不会出现打滑。

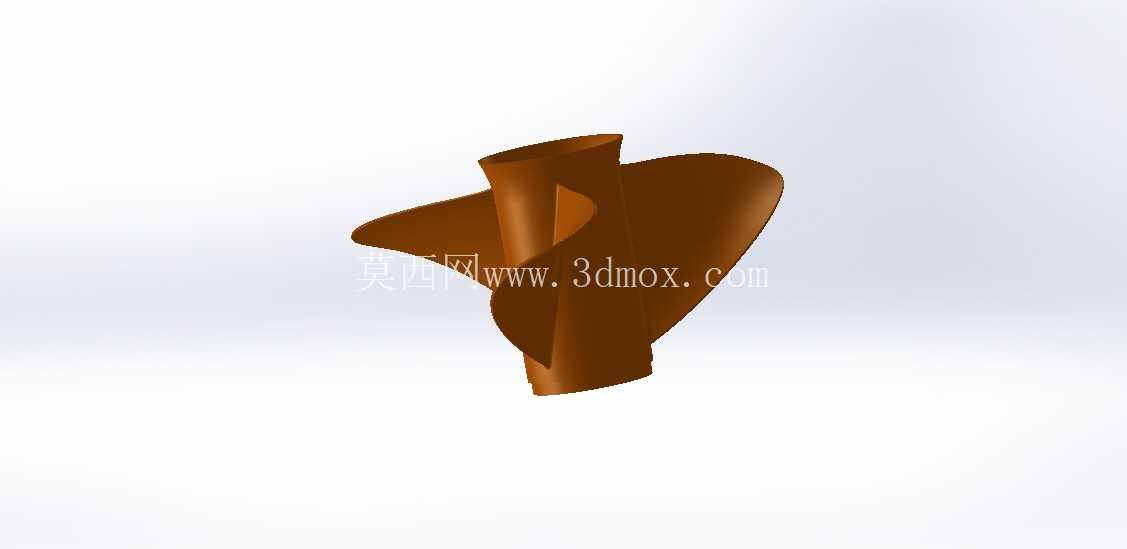

　　桨叶的厚度从根部到叶梢做了递减设计，根部厚度满足最大扭矩传递的强度要求，叶梢厚度做了减薄处理，降低运转时的流体阻力，同时叶梢的边缘做了小圆角钝化，避免搬运、装配过程中出现边缘磕碰损伤，也减少运转时叶梢的涡流损耗。从安装边界来看，这款螺旋桨的整体轴向尺寸紧凑，不需要额外的扩展安装空间，只要匹配对应直径的输出轴，做好轴向锁紧就可以完成装配，适配性较强。建模过程中，曲面构建采用了多截面放样的方式，每一个截面的轮廓线都做了曲率连续检查，保证整个桨叶曲面的光顺度，避免出现局部的曲面折痕，因为哪怕是很小的曲面凹凸，在高速运转时都会引发局部的紊流，不仅会降低推进效率，还会产生额外的振动噪音。

　　另外，桨叶的扭转角度经过反复校核，保证在额定转速下，流体的入射角度和桨叶切面的攻角处于最优区间，既不会因为攻角过大出现失速，也不会因为攻角过小导致推力不足。针对铸造工艺的要求，整个模型的拔模角度做了统一处理，所有沿着脱模方向的面都预留了合理的拔模斜度，不需要后续做结构修改就可以直接用于模具制作，减少了从三维模型到生产落地的转化工作量。实际生产中，这类螺旋桨采用一体铸造成型后，只需要对中心安装孔做精加工，对桨叶表面做简单的打磨抛光就可以投入使用，加工工序简单，量产一致性好。在结构强度校核层面，针对额定转速下的离心载荷、流体冲击载荷做了模拟验证，桨叶的最大应力出现在根部过渡区域，数值远低于常用铸造金属材料的许用应力，安全系数满足长期连续运转的要求。很多同类结构设计容易出现的问题是，只关注桨叶的曲面形状，忽略了安装段的结构细节，比如键槽的位置、锁紧螺纹的预留，这款设计在中心安装柱的对应位置预留了标准键槽的加工余量，端面也预留了锁紧螺钉的安装空间，不需要额外改动主体结构就可以完成传动连接的配置。
