深沟球滚动轴承精密机械传动件

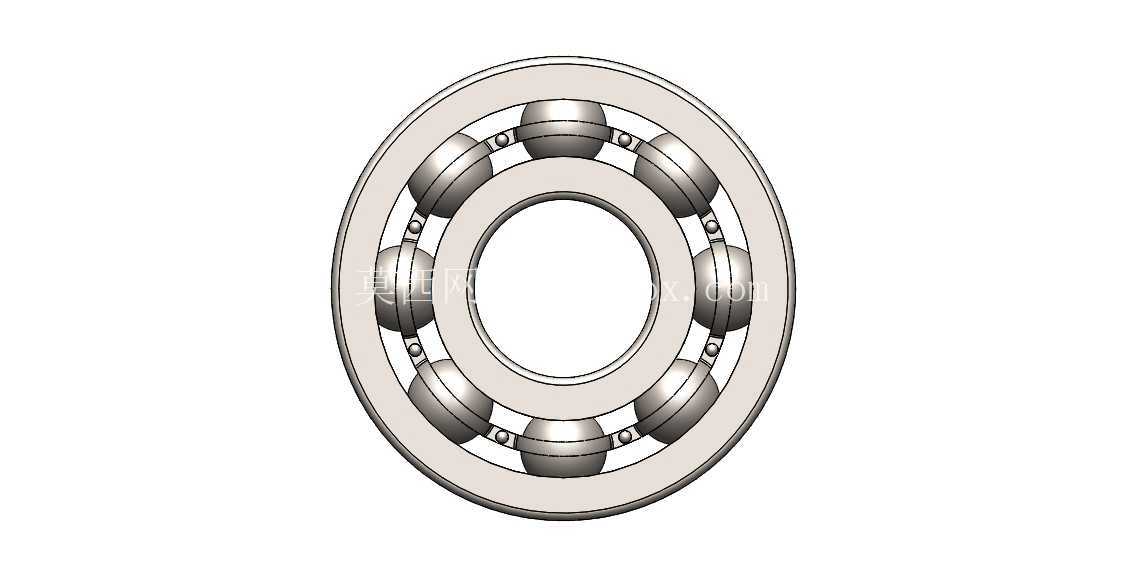

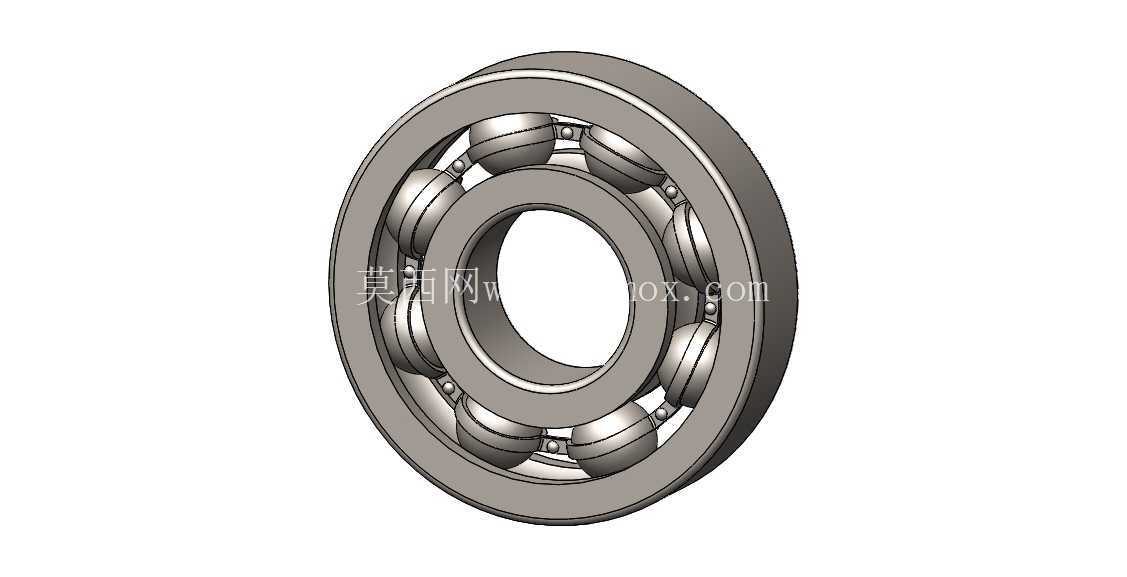

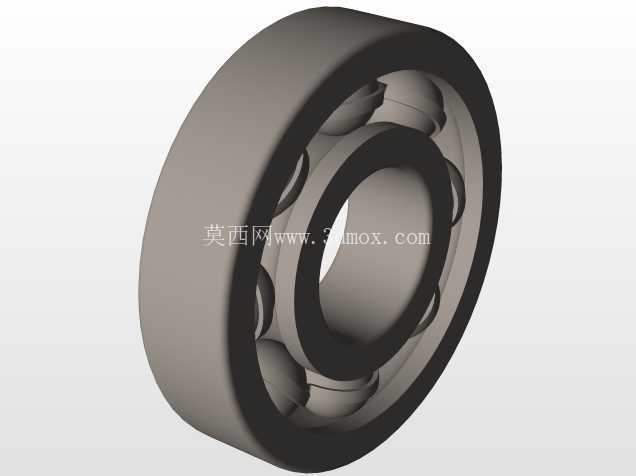

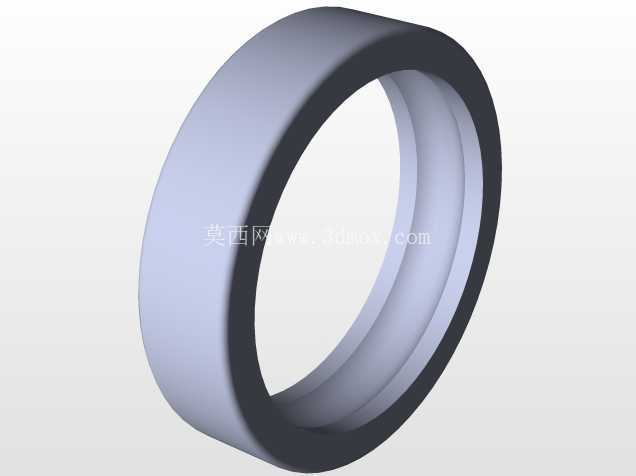

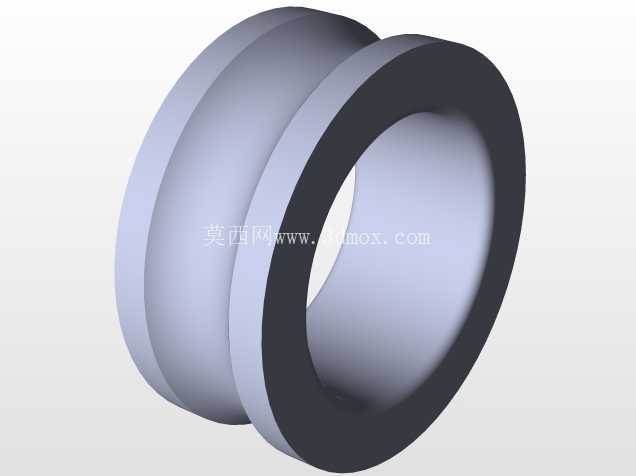

　　在旋转类设备的结构设计里，支承轴系的核心零部件往往决定整套机构的运行寿命与回转精度，这款深沟球结构的滚动轴承，是工业场景中应用覆盖面极广的通用支承元件。从建模逻辑来看，整套模型完整还原了轴承的全部组成结构：外侧的轴承外圈、与轴颈配合的内圈、沿圆周均匀排布的钢制滚动滚珠、分隔滚动体避免相互摩擦的保持架，各部件的装配间隙、配合关系都按照实际轴承的装配逻辑搭建，没有出现结构干涉或者部件缺失的问题。

　　从实际设备用途出发，这类轴承最核心的作用是为旋转轴提供径向支承，同时可以承受一定比例的双向轴向载荷，在中小功率的电机输出端、输送机辊筒两端、机床主轴的辅助支承位、家电传动模组、小型减速器输入输出轴、农用机械的转轮支承、汽车轮毂的辅助支承单元里都能见到同结构产品的身影。不同于滑动轴承依靠面接触承载，滚动轴承通过滚珠的点接触滚动摩擦替代滑动摩擦，在常规运行转速下摩擦阻力更小，启动阶段的扭矩损耗更低，不需要复杂的静压供油系统就能维持稳定运行，维护门槛相对更低。

　　做结构选型和安装边界校核的时候，首先要明确三个核心尺寸边界：轴承的内径是和转轴轴颈直接配合的尺寸，通常采用基孔制过渡配合，轴颈的加工公差、表面粗糙度直接影响内圈的装夹牢固度，避免运行过程中内圈和轴发生相对转动磨损失效；轴承的外径是和设备轴承座孔配合的尺寸，采用基轴制配合，座孔的同轴度公差需要控制在设计要求范围内，防止轴承装入后出现外圈偏载；轴承的厚度也就是轴向宽度，决定了轴承座的轴向安装空间，设计轴系的时候要在轴承两侧预留足够的定位台阶、密封件安装位以及端盖压紧空间，不能出现轴向尺寸干涉。

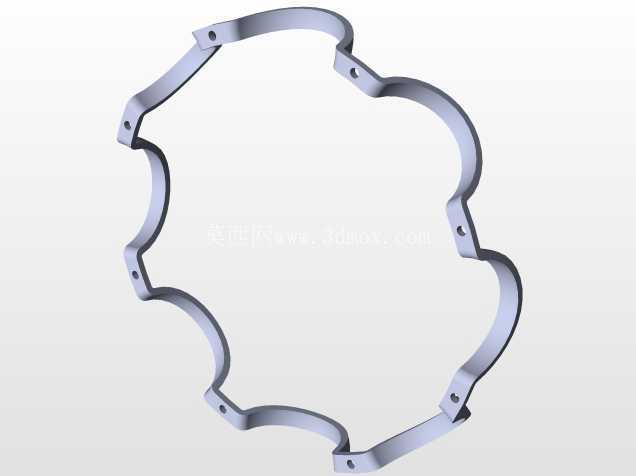

　　建模过程中可以看到滚动体的滚道设计：内圈和外圈的对应位置都加工有弧形截面的滚道，滚道的曲率半径略大于滚珠的半径，这个细节设计一方面可以让滚珠在滚道内平稳滚动，另一方面在承受径向载荷的时候，载荷可以通过滚珠均匀分散到套圈的接触面上，避免局部应力集中。保持架的兜孔结构完整还原，每个兜孔容纳一颗滚珠，将相邻滚珠均匀分隔开，设备运行时滚珠之间不会发生直接碰撞、摩擦，既降低了运行噪音，也减少了滚动体的磨损，同时可以引导滚珠在非承载区正常运动，避免滚珠卡滞。

　　在实际工程应用里，这类轴承的安装方式也有明确的实操逻辑：当过盈量较小的时候，可以采用压套将轴承内圈均匀压装到轴颈上，压装的施力点只能作用在内圈端面，不能通过滚动体传递压装力，否则会造成滚道压伤、滚珠变形；如果配合过盈量较大，可以采用热装工艺，将轴承均匀加热到合适温度后套装到轴颈上，禁止用明火直接烘烤轴承，防止材料回火改变硬度。轴承的润滑设计也和结构匹配，低速工况可以采用锂基脂润滑，填充的润滑脂量通常控制在轴承内部空腔的三分之一到二分之一，过多填充润滑脂反而会导致运行时搅拌发热；高速工况则可以采用油润滑，配合对应的密封结构防止润滑剂泄漏、外界粉尘杂质进入滚道内部。

　　从失效防控的设计角度，三维建模阶段还原完整结构也能提前规避很多装配问题：比如校核轴肩的高度不能超过轴承内圈的拆卸倒角高度，否则后续维修时无法用拉马勾住内圈端面拆卸轴承；轴承座孔的台肩高度也不能超过外圈的倒角尺寸，保证外圈可以顺利从座孔中顶出。同时模型呈现的双侧开放式结构，可以根据使用场景搭配接触式橡胶密封圈或者非接触式防尘盖，在粉尘较多的矿山、农机、输送设备场景下选用带密封的版本，可以预先填充终身润滑的润滑脂，不需要后期定期加注维护；在洁净的高速传动场景下，可以选用开式结构，配合外部油路实现持续润滑散热。

　　这类轴承的载荷特性也需要在选型阶段匹配工况：主要承受径向载荷的同时，当轴系出现一定的轴向窜动力时，深沟球的滚道结构可以承受双向轴向力，不需要额外搭配止推轴承就能简化轴系结构，缩减整体安装空间。在轴系出现轻微挠曲变形的工况下，调心能力有限，因此配对安装的两个轴承座孔必须保证同轴度，避免轴承出现偏载导致局部滚道过早剥落。整套三维结构把各零件的配合关系、几何形态完整呈现，既可以作为设备设计时的选型装配参考，也能用于机械基础件的结构教学演示，帮助从业者理解滚动轴承从零件构成到装配运行的完整逻辑。
