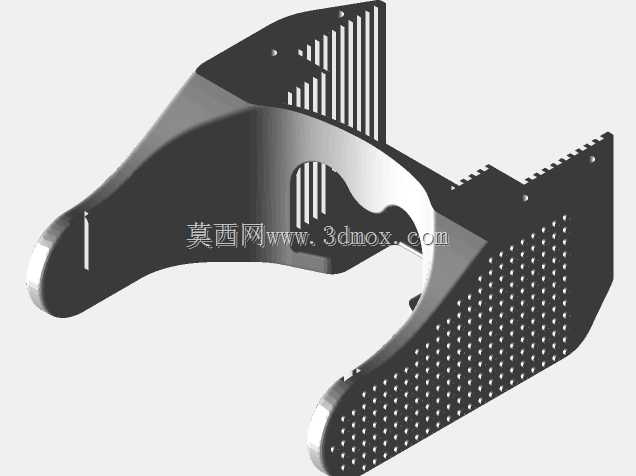

模块化VRAR头戴显示设备结构设计

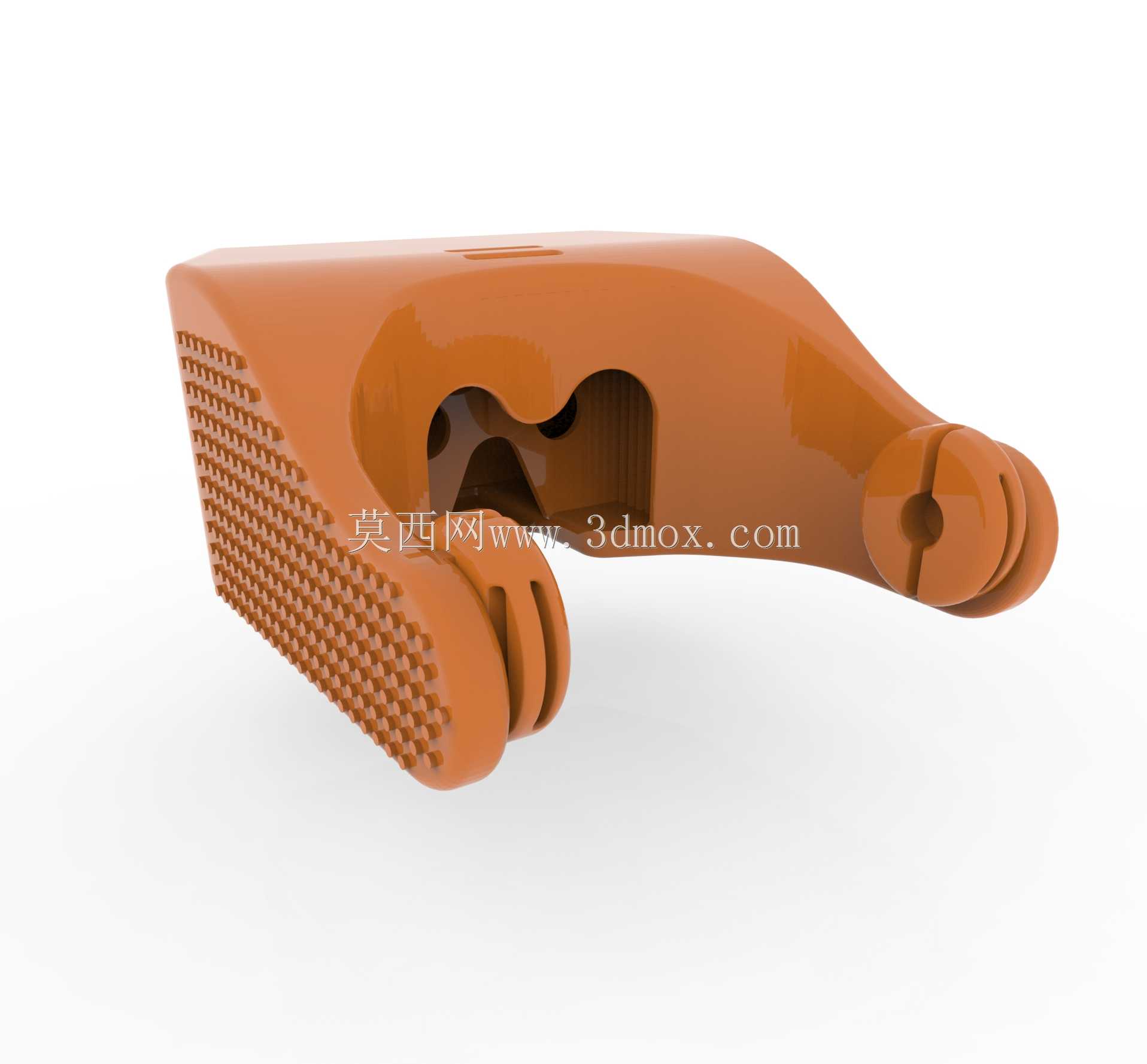

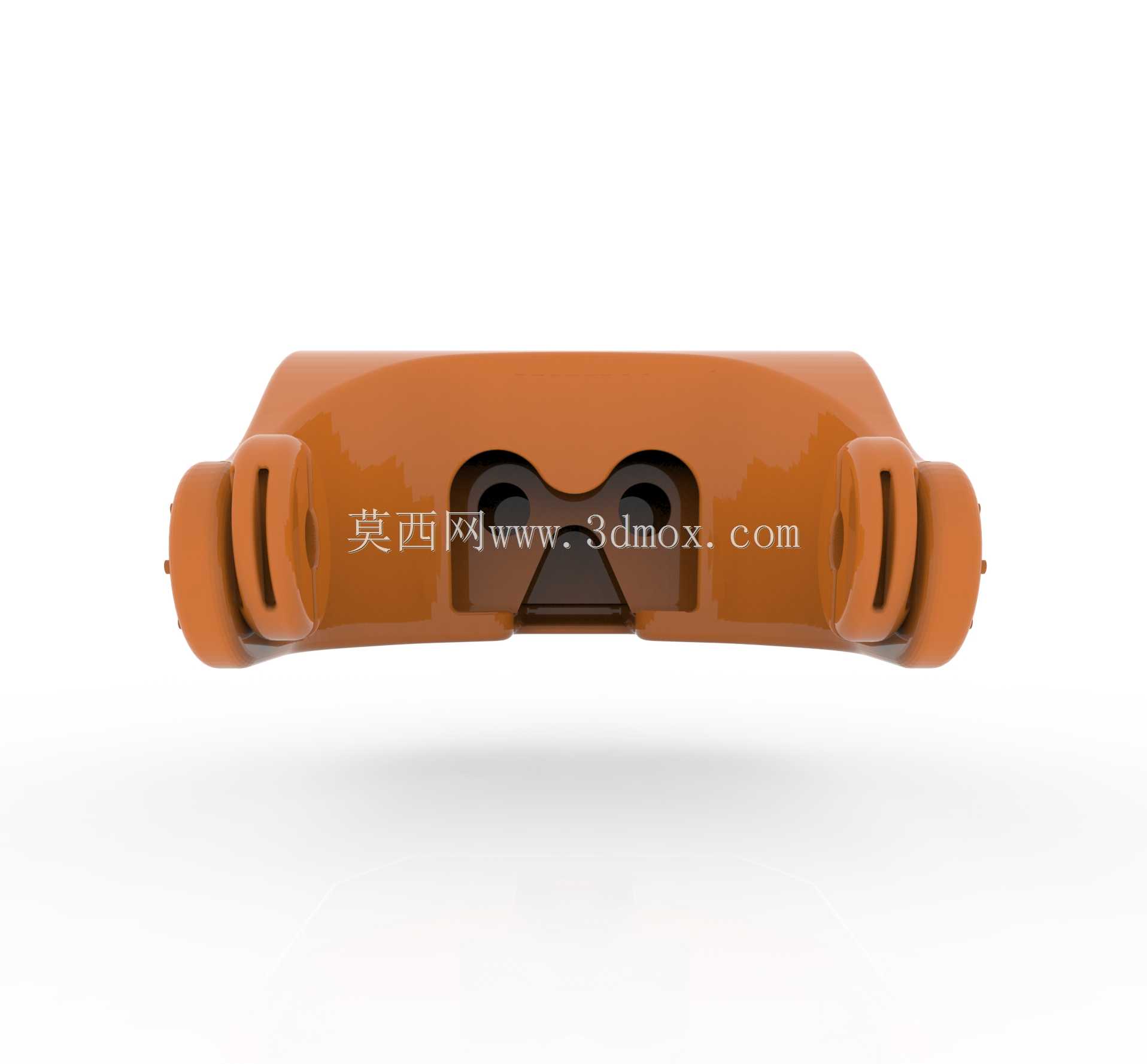

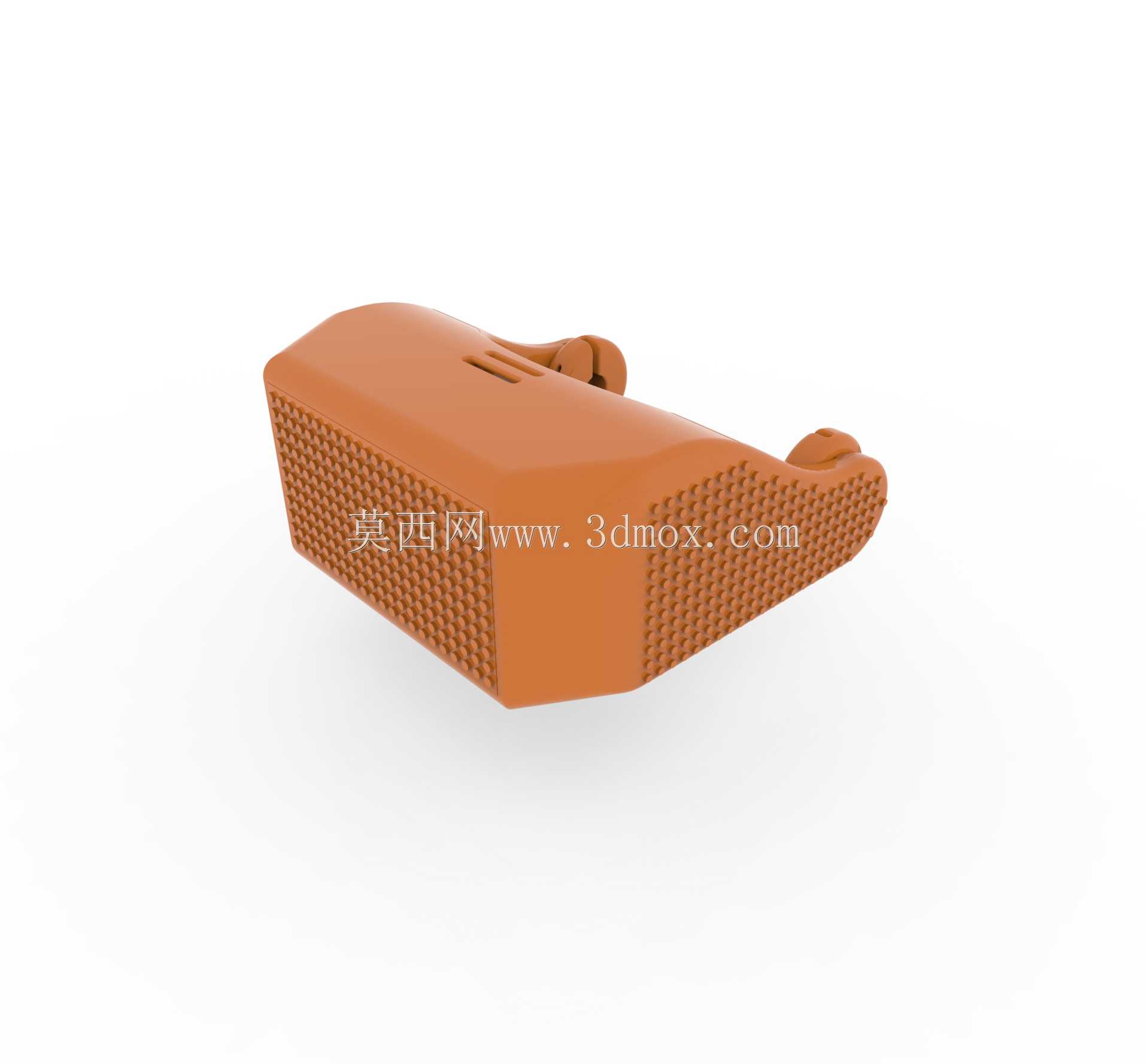

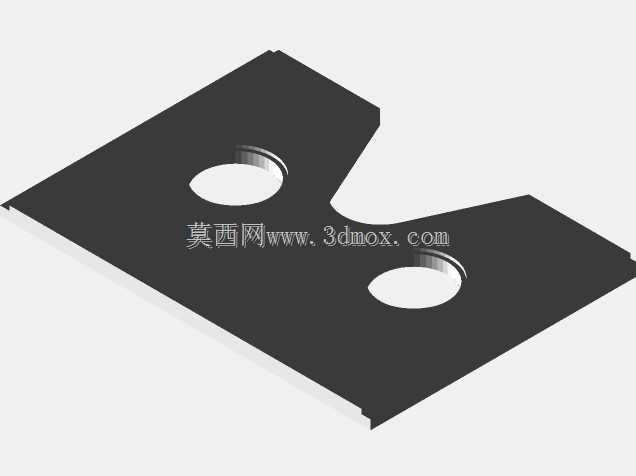

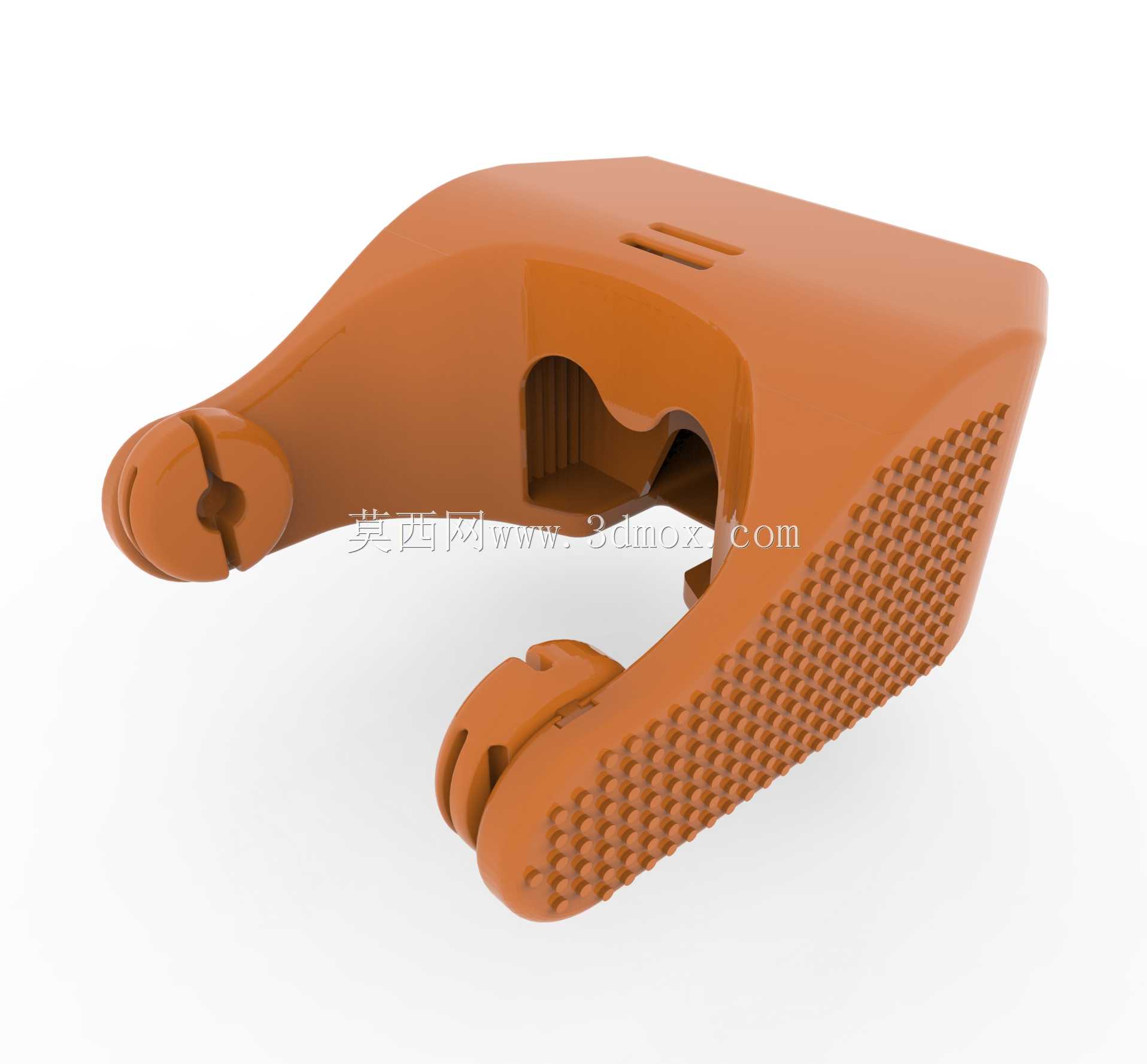

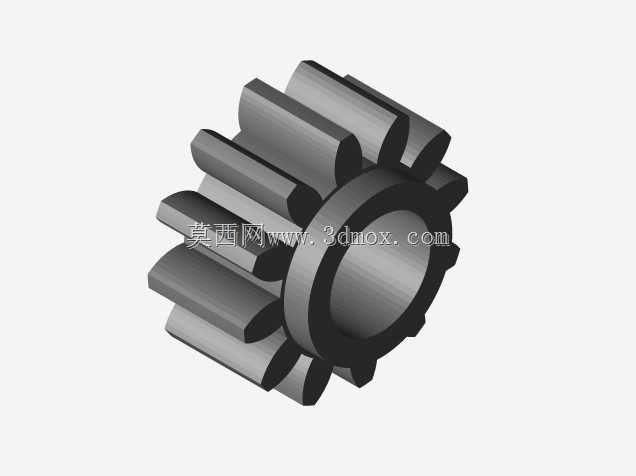

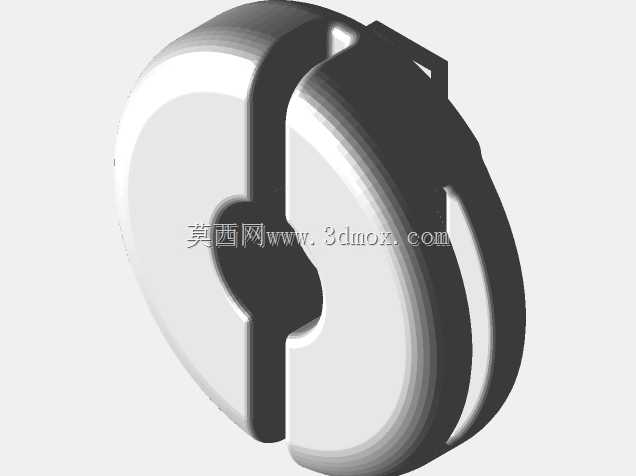

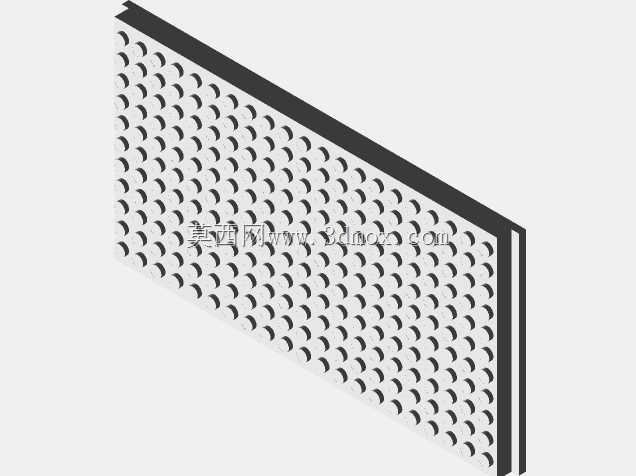

这款头戴显示设备的结构设计围绕3D打印快速迭代的需求展开，所有外露安装面、连接卡扣均预留了0.2mm的打印公差补偿量，无需二次打磨即可完成装配，适配主流FDM与光固化3D打印设备的成型精度范围。从实际应用场景来看，该结构可同时覆盖消费级VR体验、AR工业辅助运维、教学实训演示三类场景，不同场景下的功能切换无需更换主体框架，仅通过替换对应功能模块即可实现。主体框架的前额支撑区采用弧形贴合设计，接触边缘做了R3圆角过渡，避免长时间佩戴产生压痕，两侧的绑带安装槽预留了通用织带穿装位，兼容市面上多数VR头显的替换绑带，无需额外定制绑带配件。光学模组安装位采用通用屏幕支架设计，可适配5到6.5英寸尺寸范围内的移动设备屏幕、专用LCD显示面板，安装槽内设置了3处定位凸点，屏幕装入后可自动对齐光学中心，省去反复调校光轴的步骤。透镜隔舱部分做了模块化拆分，可根据使用需求更换近视镜片适配框、硬纸板遮光隔层、耐磨硬质面板三类不同的隔舱组件，分别对应视力矫正用户、低成本快速验证、高强度户外使用三类需求。外设拓展接口分布在设备下巴区域的安装位上，可同时搭载红外测距传感器、360度全景摄像头模组、环境光感知阵列，安装位采用标准M2螺丝孔位，孔位间距统一为20mm，符合小型消费电子外设的通用安装规范，无需额外制作转接件即可完成传感器固定。整个框架的内部走线槽沿壳体内侧一体化设计，槽宽3mm，可容纳最多6根细径信号线，走线槽边缘做了倒角处理，避免装配时刮伤线材绝缘层。设备主体的横向最大宽度为180mm，纵向深度为120mm，佩戴状态下距离面部的最大突出量为95mm，适配多数成年人的头围尺寸，两侧的调节滑块预留了15mm的伸缩调节量，可根据不同脸型调整透镜与眼部的距离，适配不同瞳距用户的使用需求。外壳的壁厚统一设置为2.5mm，在保证结构强度的同时尽可能降低整体重量，壳体表面无尖锐凸起，所有拼接缝均做了错位止口设计，装配后可避免环境光线从缝隙漏入影响显示效果。
