笔记本屏幕挂载手机的支架结构设计

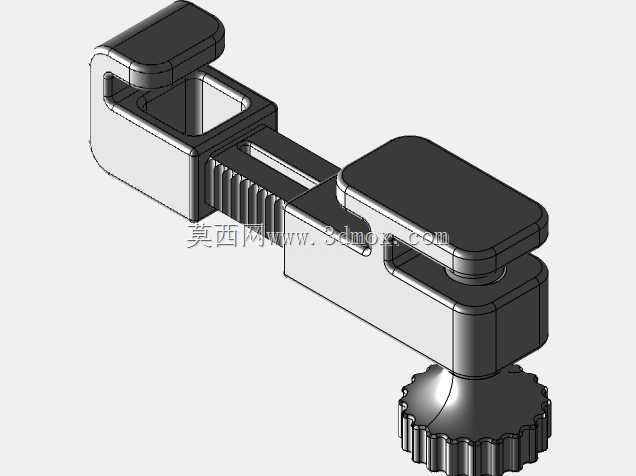

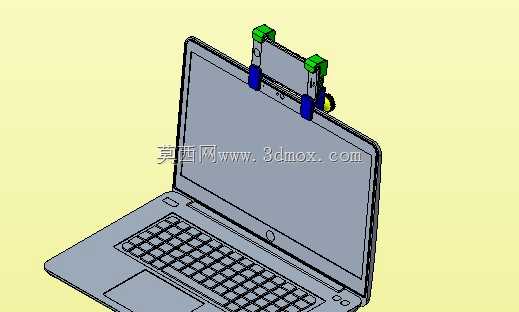

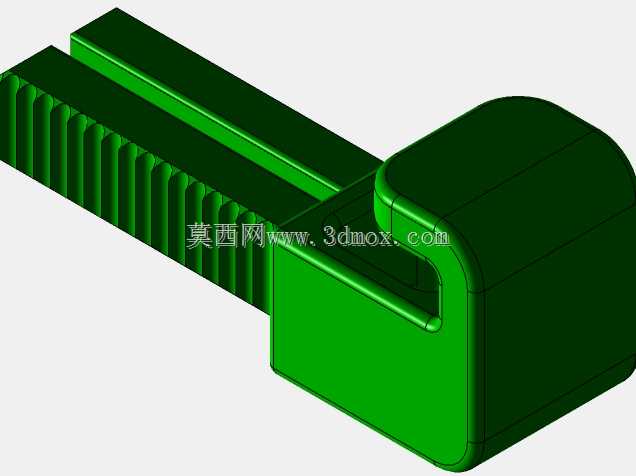

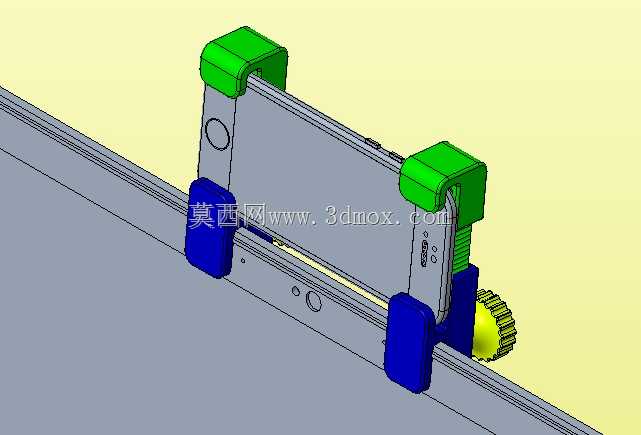

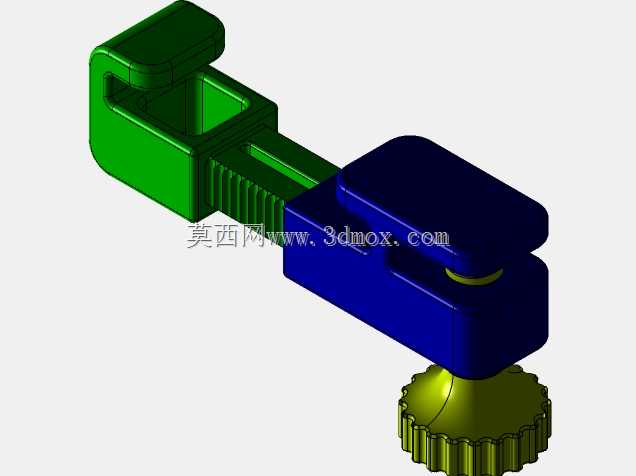

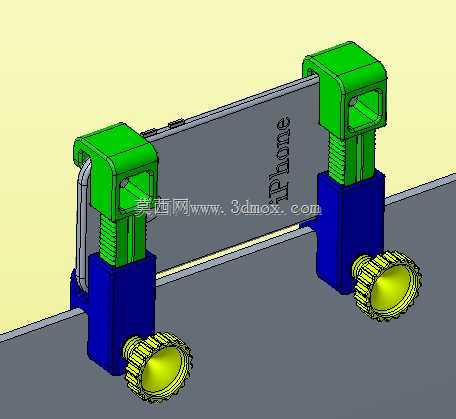

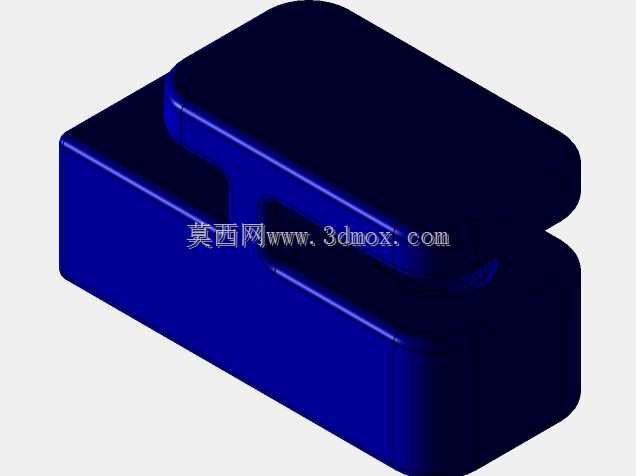

日常办公场景中，多数从业者需要同时处理电脑端事务与手机端的消息、来电，反复低头查看桌面放置的手机不仅会打断工作节奏，长期下来还会加重颈椎负担，这款挂载结构正是针对这类桌面办公的实际痛点开发的配套配件。设计之初首先划定了安装边界，整体结构完全依托笔记本屏幕上沿的厚度做夹持适配，夹持部位的接触端做了软质贴合面的预留位，避免硬质结构刮花笔记本屏幕边框的涂层，同时夹持的开合范围覆盖了常规轻薄本到游戏本的屏幕边框厚度区间，不需要额外打孔或者粘贴胶层，不会对笔记本本体造成任何不可逆的损伤。挂载手机的支撑臂采用了可小幅度调整角度的铰接结构，用户可以根据自己的坐姿视线高度，微调手机的俯仰角度，让手机屏幕和笔记本屏幕尽量处于同一视平面，减少视线切换时的焦距调整幅度，缓解长时间多屏操作带来的视觉疲劳。结构整体做了轻量化处理，挂载后不会因为前端手机的重量导致笔记本屏幕上沿受力过大出现翘边，也不会额外增加过多携带负担，日常通勤携带笔记本时不需要拆卸支架，直接合盖即可放入电脑包，不会出现结构突出刮蹭包内其他物品的情况。支撑臂的手机夹持端同样做了通用尺寸适配，覆盖了主流尺寸的直板智能手机，夹持位置避开了手机的侧边按键与充电接口，挂载状态下不影响手机充电、接插耳机线，也不会误触侧边的电源与音量按键。从结构设计的合理性来看，整个部件没有复杂的异形曲面，所有连接部位都做了圆角过渡，没有应力集中的尖锐棱角，完全适配熔融沉积成型的3D打印加工工艺，打印时不需要添加大量支撑结构，后期去除支撑的工作量极小，普通桌面级3D打印机就可以完成整套结构的制作，用户可以根据自己笔记本的实际边框厚度、常用手机的尺寸，对夹持部位的开合尺寸做参数化调整，不需要重新绘制整体结构。实际使用时，手机挂载在屏幕上沿后，桌面原本放置手机的空间可以被释放出来，用来摆放便签、笔或者其他小型办公物件，对于桌面空间局促的办公位、出差时临时使用的小桌板场景，这类挂载结构的空间利用率优势会更加明显。铰接部位的阻尼做了适配性设计，调整角度后可以保持固定姿态，不会因为轻微的碰撞或者笔记本的小幅度移动就出现手机下垂、角度偏移的情况，长期使用也不会出现阻尼失效松垮的问题。
