带调节旋钮的音频放大电路板结构设计

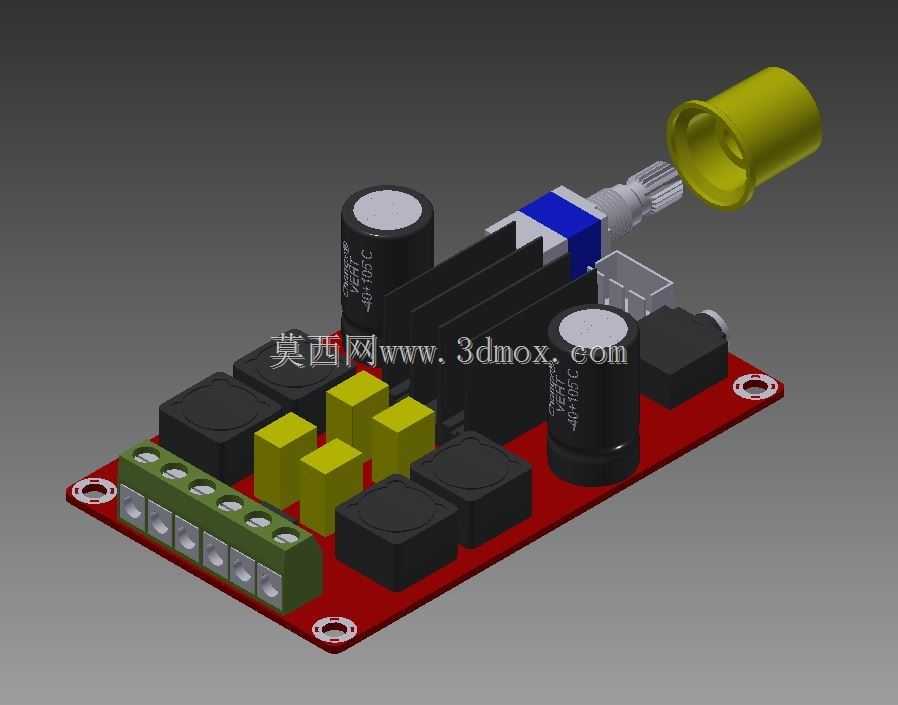

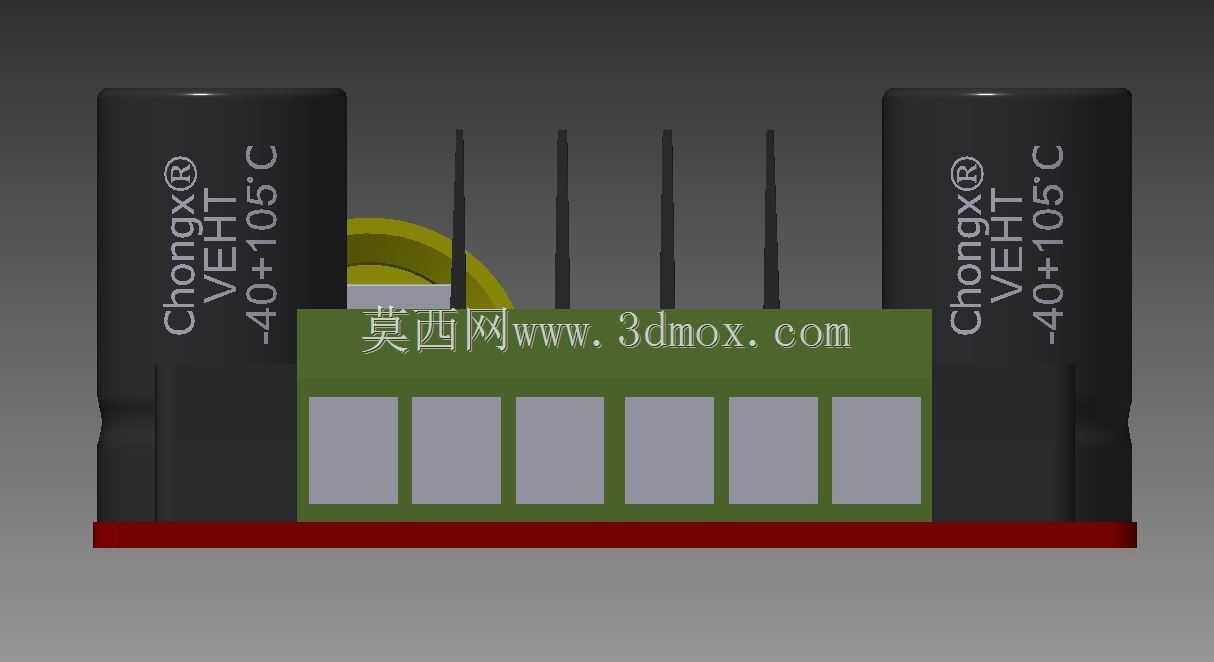

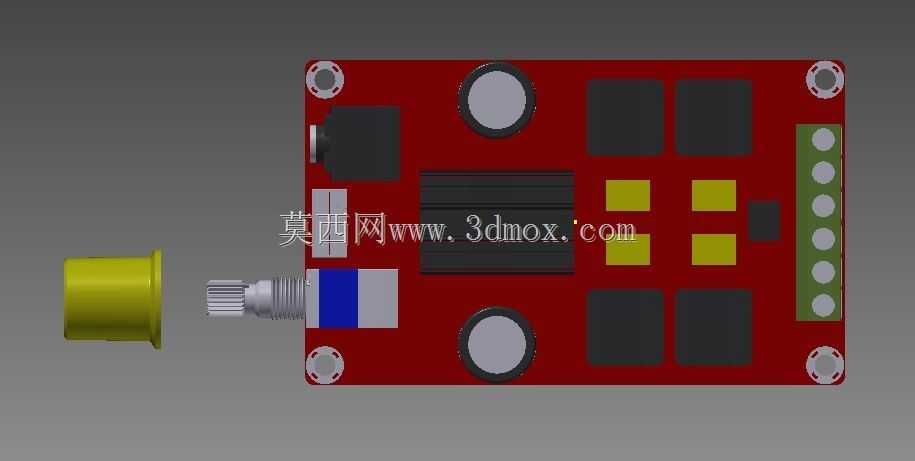

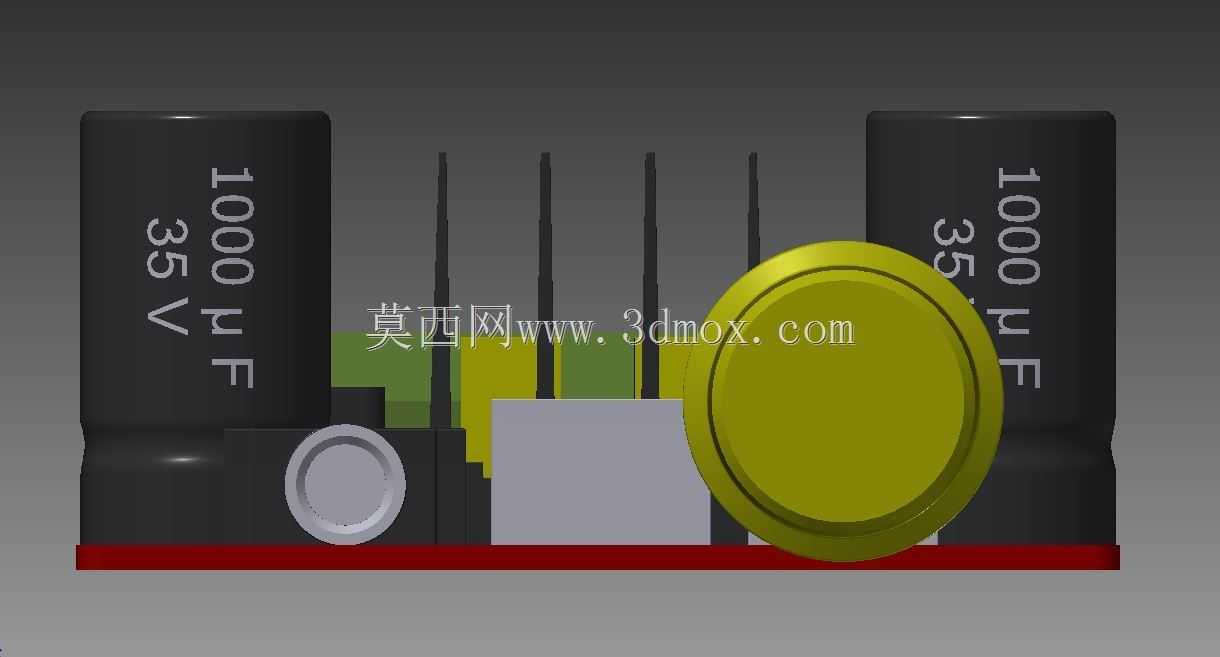

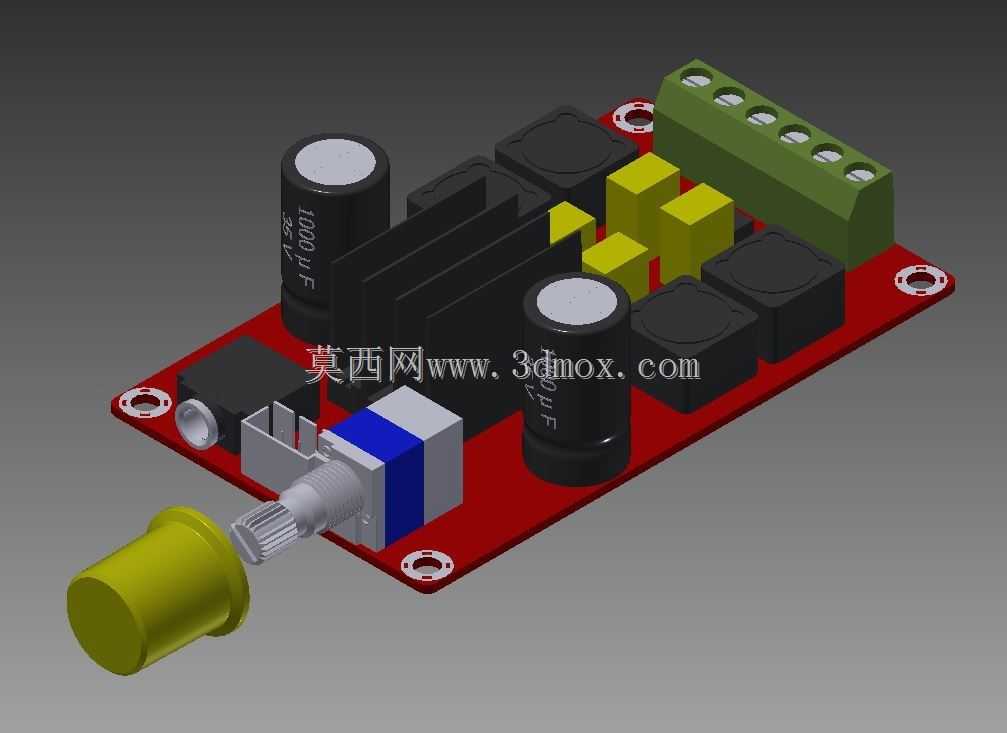

这款音频放大电路板的结构设计，首先要考虑实际装机时的安装适配性，板体四角预留的标准安装孔位，匹配常见电子设备机箱内的M3螺丝固定间距，安装时不需要额外打孔改造，能直接适配桌面功放、小型有源音箱、车载音频改装单元等场景的安装位。板上元件布局完全遵循音频电路的信号走向逻辑，信号输入路径从带黄色旋钮的电位器端进入，经过核心放大模块处理后，从板端绿色栅栏式接线端子输出到扬声器端，全程信号路径做了最短化处理，减少信号传输过程中的干扰损耗。板上搭载的大容量电解电容，布局位置紧贴电源输入回路，能有效滤除电源纹波，避免大动态音频输出时出现电压跌落导致的失真问题；黑色的功率元件紧贴板体预留的散热安装位，实际使用时可以直接加装小型散热片，长时间满功率工作也不会出现过热降频的问题。电位器采用卧式安装设计，旋钮伸出长度刚好匹配常规机箱面板的开孔深度，装机后旋钮与面板贴合度好，不会出现过长顶到面板或者过短无法操作的问题，调节阻尼手感均匀，旋转全程没有卡顿死角。绿色的接线端子采用栅栏式结构，接线时不需要焊接，直接拧紧端子螺丝就能固定音箱线，适配16-22AWG规格的音频线材，拆装维护十分方便。板上的黄色方块元件为信号耦合元件，布局时远离电源回路和功率发热元件，避免温度漂移影响音频信号的传输精度。整个板体的外形尺寸控制在紧凑型范围内，既可以嵌入到小型桌面音箱的内部腔体，也可以作为独立功放模块搭配外置外壳使用，安装边界预留了足够的安全间隙，板边距离高压元件的距离满足安规要求，不会出现装机后与机箱金属部分接触短路的风险。设计过程中充分考虑了不同使用场景的适配性，不管是DIY音频爱好者自制功放设备，还是小型电子设备厂商做小批量产品配套，这个结构都能直接适配，不需要做大幅度的结构调整，元件排布整齐，生产时的插件、焊接工序都能顺畅走流水线，不会出现元件干涉导致的生产故障。
