机器视觉用ELP工业摄像组件结构设计

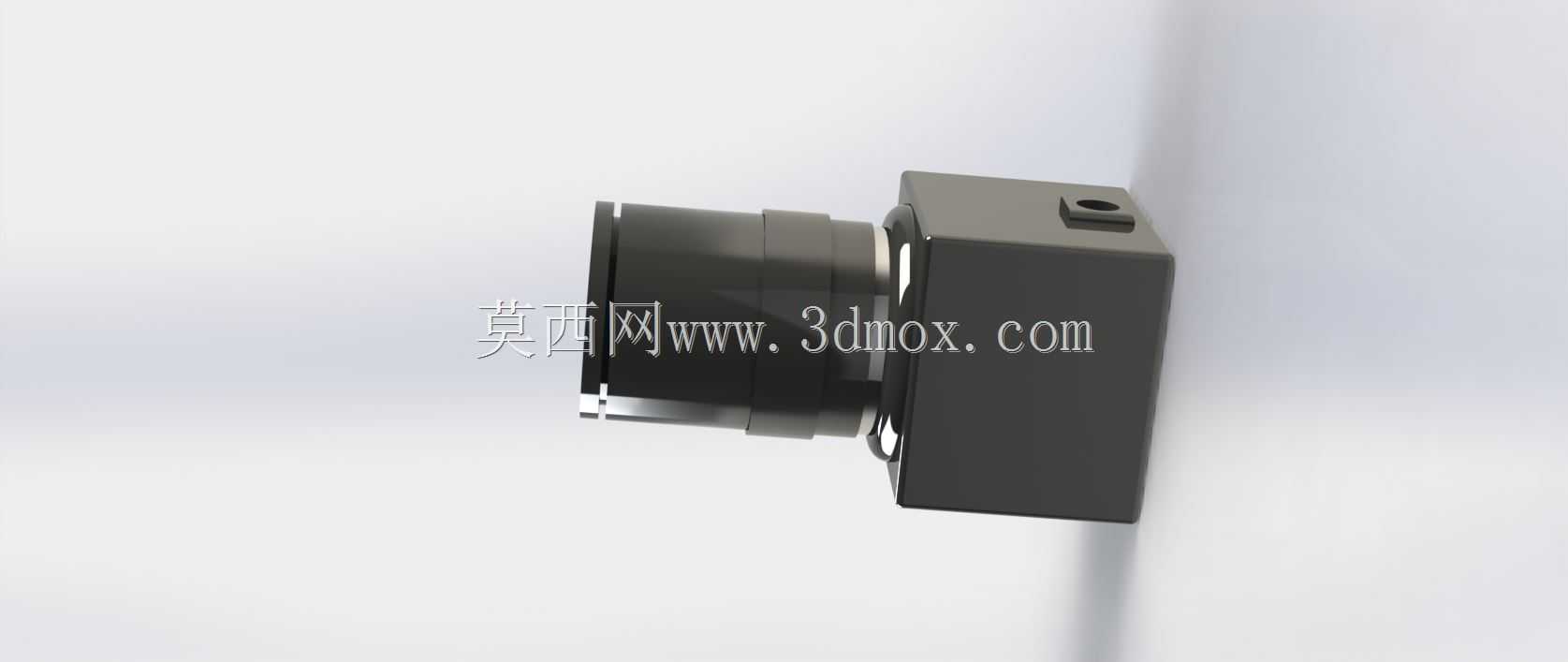

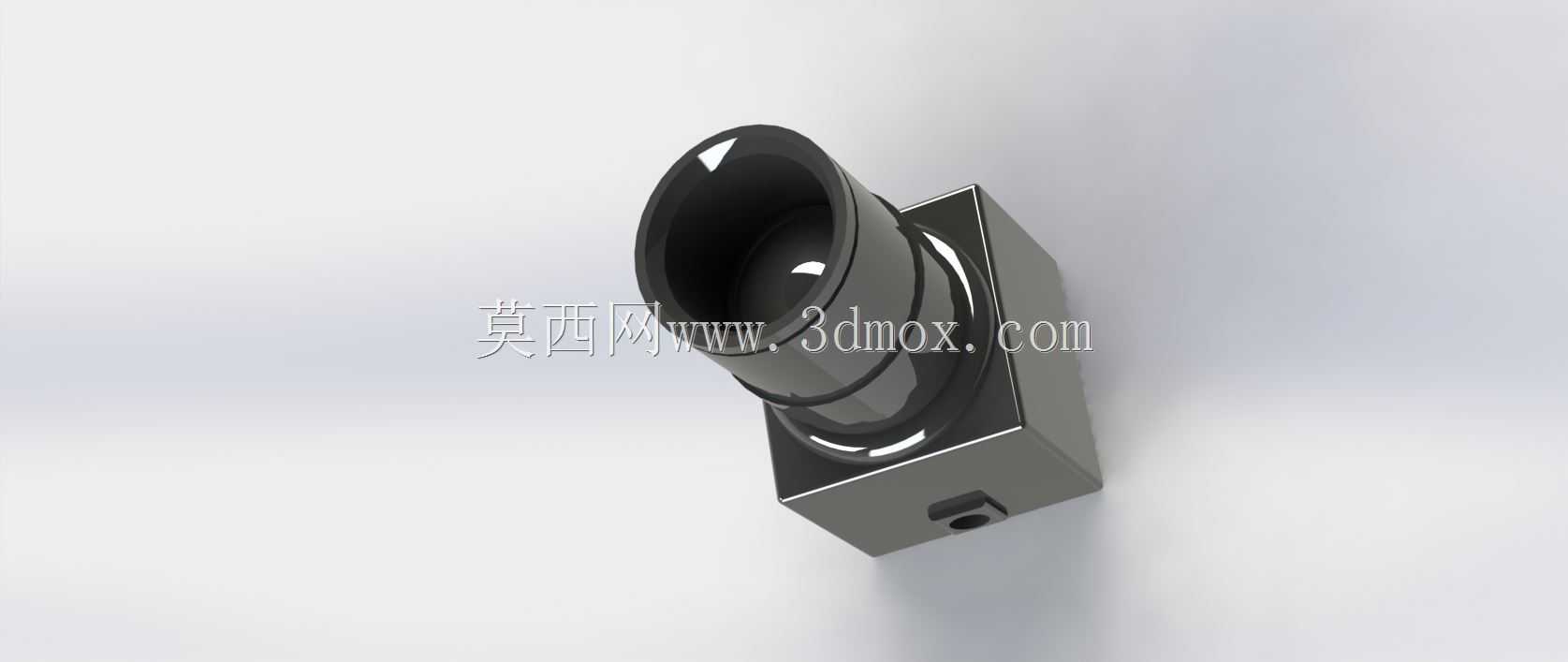

这款ELP摄像组件的结构设计，核心围绕工业现场机器视觉系统的部署需求展开，在做三维结构推演时，首先要考虑的是产线安装场景的适配性——不管是嵌入自动化检测工位的设备面板，还是搭配支架固定在输送线侧方做外观检测，或是集成到图像处理实验平台做算法验证，其安装边界都要预留足够的适配空间。镜头部分采用突出式的圆柱结构设计，镜筒外壁做了阶梯限位结构，既可以搭配不同焦距的定焦镜头做快速更换，也能在加装滤光片、偏振镜等光学附件时，保证同轴度偏差控制在机械装配允许的范围内，避免光轴偏移带来的成像畸变。主体的方形基座是整个组件的结构承力核心，基座侧面预留的标准安装孔位，兼容常见的工业相机支架安装孔距，不管是垂直向下安装做工件尺寸测量，还是侧装做条码识别、字符OCR检测，亦或是倾斜安装做工件表面缺陷筛查，都不需要额外做复杂的转接件设计，能大幅缩短视觉系统的搭建周期。基座内部的腔体做了分层结构设计，靠近镜头的一侧预留了感光元件的安装定位面，定位面的平面度公差按照光学装配要求做了约束，保证感光芯片与镜头光轴的垂直精度，避免成像出现局部虚焦的问题；腔体后半部分则预留了电路板、接插件的安装空间，侧壁的走线槽可以将供电、数据传输线缆规整收纳，避免在设备运行过程中线缆剐蹭周边运动部件。从实际应用场景来看，这类摄像组件常部署在3C电子产线的元器件外观检测工位、包装线的条码识别工位、物流分拣线的面单识别工位，也会集成到科研类的图像处理实验平台中，用于算法验证、视觉定位教学等场景。设计过程中特意将镜头光轴与基座安装面的垂直度做了严格的公差约束，避免安装后出现成像视野偏移的问题，基座底部的安装面做了防滑纹理处理，搭配螺丝固定后能减少设备运行振动带来的位置偏移，保证长期运行下的成像稳定性。镜筒前端的内壁做了消光纹处理，能减少环境杂光在镜筒内部的反射，避免成像出现眩光、鬼影等问题，提升复杂光照环境下的图像采集质量。整个组件的外形尺寸控制紧凑，不会占用过多的设备内部安装空间，在狭小的设备腔体内部也能完成部署，基座边角做了倒角处理，避免装配过程中划伤操作人员或是损坏周边的线缆、元器件。
