树莓派配套CAN总线扩展板结构设计

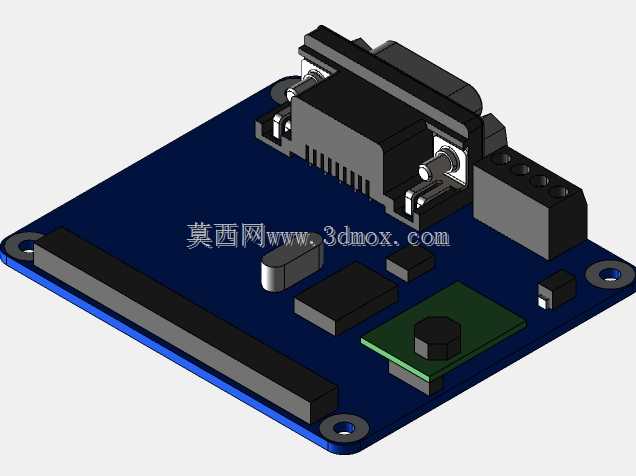

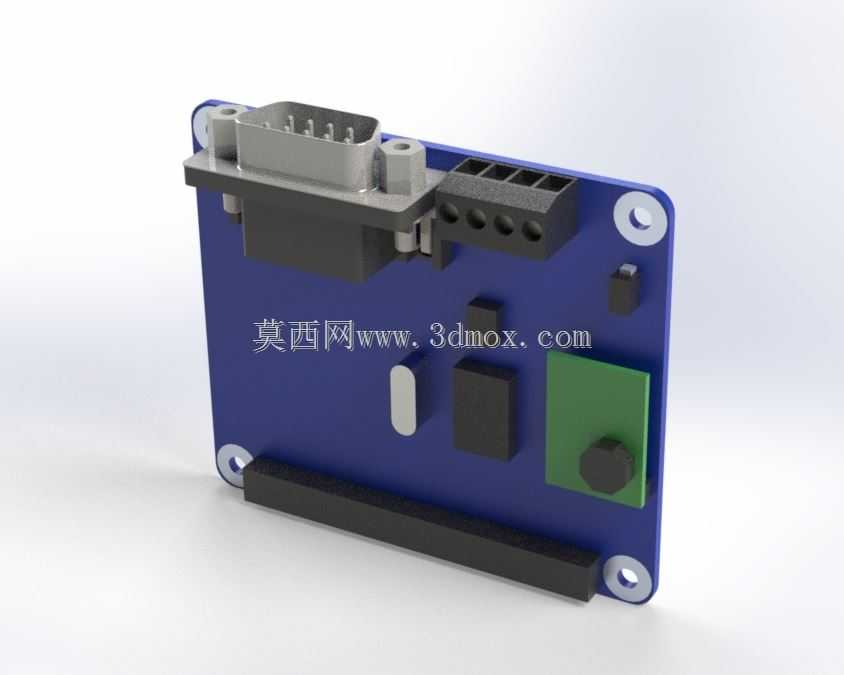

这款CAN总线扩展板专为树莓派平台开发，核心作用是为树莓派主控单元拓展工业级CAN总线通讯能力，解决原生树莓派不支持CAN现场总线协议的硬件短板，可直接接入各类工业CAN网络，实现主控单元与现场传感器、执行器、工业控制器之间的双向数据交互，常见于小型工业数据采集节点、车载调试终端、嵌入式工业控制单元、智能设备通讯网关这类应用场景，适配嵌入式开发、工业现场调试、小型智能装备开发等领域的硬件搭建需求。从结构设计层面看，整板采用标准树莓派HAT扩展板的安装孔位布局，四个角预留的安装孔完全匹配树莓派主板的固定孔位，可直接通过铜柱与树莓派主板叠层固定，安装后整体厚度控制在合理范围，不会额外占用过多安装空间，适配各类标准树莓派外壳的内部空间边界。板载接口布局经过优化，DB9型CAN总线接口布置在板边外侧位置，叠装后接口完全外露，无需额外转接即可直接连接标准CAN总线线缆，接线端子区域预留了充足的操作空间，方便现场接线与维护操作，不会出现插接线缆时与树莓派本体或其他扩展件干涉的问题。板上元器件布局遵循电气设计的安全间距要求，高压隔离区域与普通信号区域做了物理分隔，接插件、芯片、电容等元器件的排布避开了安装孔位与板边应力集中区域，既保证了电气性能的稳定，也避免安装过程中应力传递导致元器件虚焊或损坏。PCB基板采用标准工业级板厚，表面做阻焊处理，接插件选用带固定卡扣的型号，长期震动环境下也不会出现接口松脱的问题，整体结构兼顾了安装便捷性、使用可靠性与空间利用率，能够满足工业现场、车载环境等多场景下的长期使用需求，建模过程中完整还原了板上所有元器件的外形特征与安装位置，可直接用于扩展板装配验证、外壳适配设计、整机结构干涉检查等工作。
