大口径铝合金框架移动作业舱结构设计

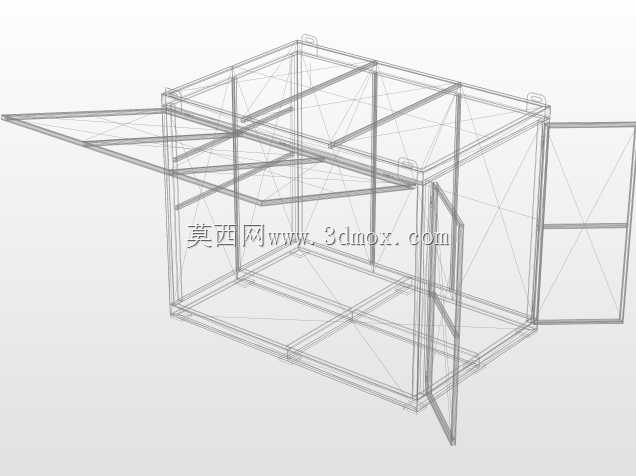

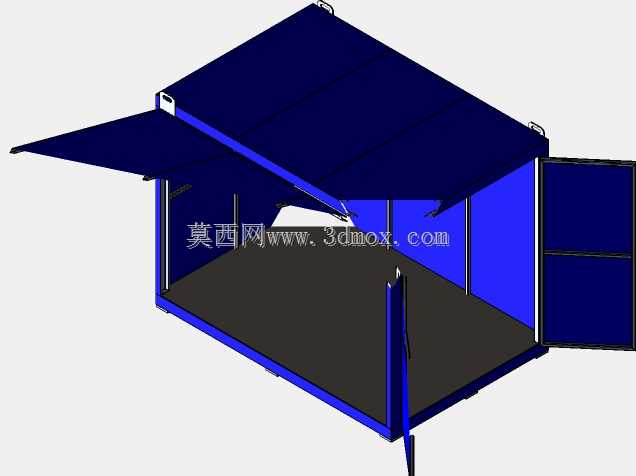

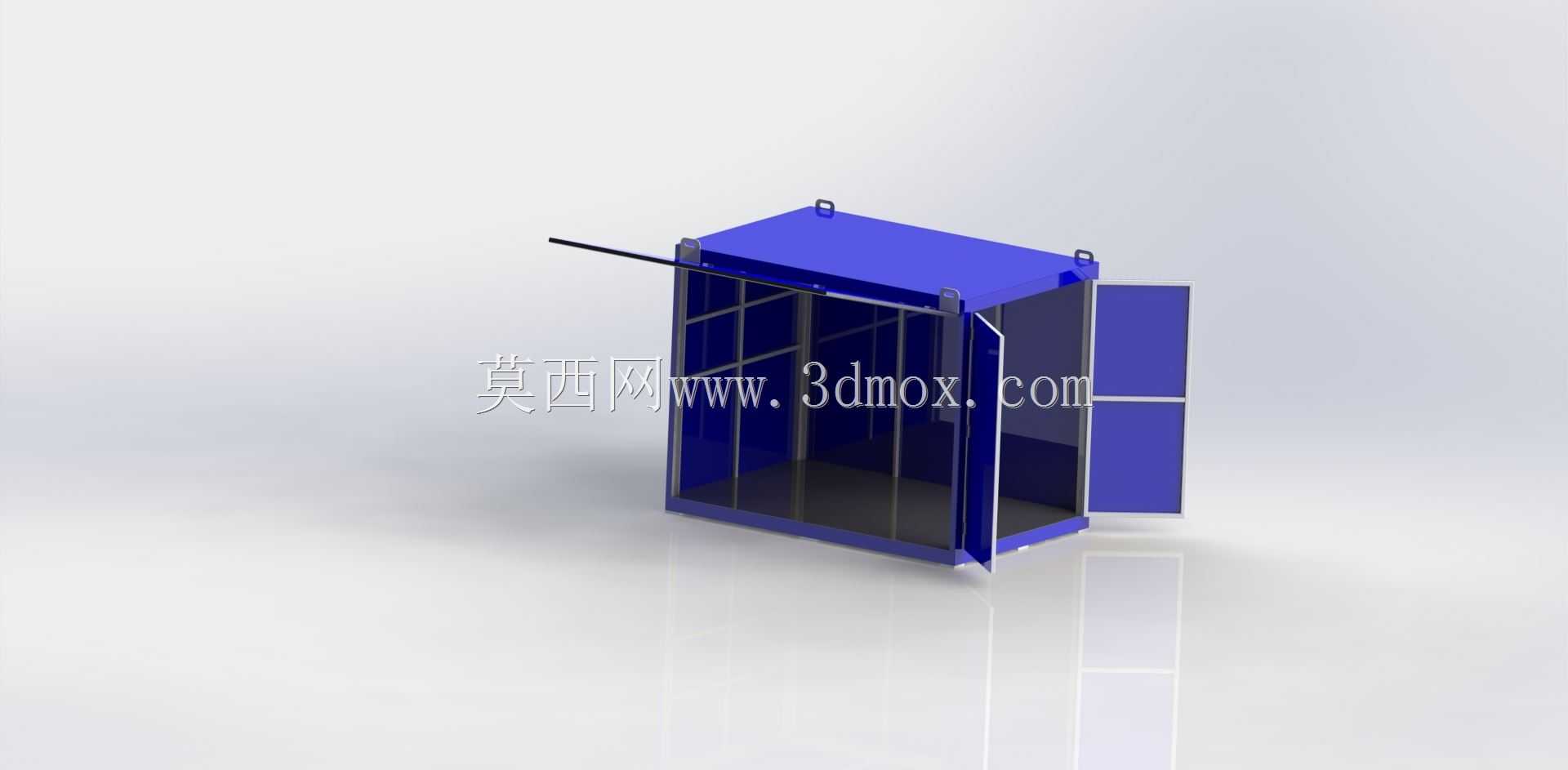

这款移动舱体的设计初衷，是为户外临时作业、现场物料中转、流动值守点位提供可快速部署的独立围护空间，适配工地临时工具存放、户外检测点位搭建、展会临时功能隔间等多种场景，无需复杂土建施工，到场即可展开投入使用。整体框架采用35毫米规格铝合金管搭建，主受力杆件选用40x40x2规格的C形铝合金型材，在保证结构整体抗扭、抗弯强度的前提下，大幅降低舱体自重，既方便短距离人工推移调整位置，也适配小型叉车的转运作业，不会出现传统钢制舱体自重过大、转场困难的问题。舱体的平面尺寸设定为3000x2000毫米，这个尺寸边界经过多场景适配验证：既可以容纳2-3名作业人员同时在内部开展操作，也能放入常规尺寸的工具柜、检测设备台架，同时整体宽度符合常规厂区通道、施工临时便道的通行要求，不会出现转运时卡滞的问题。舱体的围护结构采用模块化拼接设计，侧面设置可向外完全开启的平开舱门，门体与框架采用隐藏式合页连接，开启后不会占用舱体内部有效使用空间，门体关闭后通过侧边的锁止结构与框架压紧，保证舱体闭合后的密封性，避免户外扬尘、零星雨水侵入内部。顶部采用整幅平板式顶盖设计，边缘做下折翻边结构，雨水可顺着翻边直接排到舱体外侧，不会顺着侧壁缝隙渗入内部，顶盖四个角点设置集成式吊耳结构，既可以配合吊具完成整体吊装就位，也能作为缆风绳的固定点位，在大风天气下通过拉设缆风绳提升舱体的抗倾覆稳定性。框架的型材连接节点采用内置角件配合抽芯铆钉固定，所有连接点位都做了沉头处理，型材外表面没有突出的连接件，既避免转运过程中突出构件刮蹭周边物体，也能让舱体外壁保持平整，方便后期粘贴标识、喷涂功能编号。舱体底部设置一体化的承托底板，底板边缘与框架下沿做密封处理，底板表面做防滑纹理设计，人员在内部行走、放置设备时不会出现打滑问题，底板下方预留100毫米的离地间隙，避免地面积水直接浸泡底板，同时也方便叉车臂从下方插入完成转运作业。在细节设计上，框架的所有型材端面都做了封堵处理，避免铝合金管内部进入积水、杂物造成内部腐蚀，延长舱体的户外使用寿命；舱门的开启角度可以达到180度，开启后门板可以完全贴靠在舱体侧壁上，大尺寸设备进出舱时不会被门板阻挡；整体结构没有易损的复杂传动构件，日常仅需检查连接铆钉是否松动、锁止结构是否灵活即可，维护成本极低，适合在无专人常驻的户外场景长期使用。
